Reparacion Pioneer DJM 800

  • 1
#1 por jaimitodj el 02/03/2015
Hola Hispasonicos.

Me he decidido a crear este post porque se me ha estropeado la mesa 800 que tenia.

La mesa tenia un pequeño problema de comunicación entre los leds del canal 3 que los duplicaba en el ch1.

La abri y recoloque todos los buses, con mi ansia de ver si ya funcionaba bien, se me ocurrió encenderla sin haberla cerrado.

No volvió a encender.

Me imagino que hizo un corto con el chasis o por no tener la placa de arriba que protege las pcbs del chasis o yo que se porque.

la cuestión es que de los múltiples fusibles smd que tiene la mesa hay algunos fundidos, en la placa dsp en la de pfl y en la de las entradas analógicas, pero no en la de output ni el fusible de la fuente.

Consultando por ahi dicen que estos fusibles suelen fundirse solo uno o dos, no tantos(5), pero que si el corto lo ha hecho por la masa se funden mas.

soy un poco manitas y ya he reparado pequeñas cosas en mas de un cdj, pero esto me pilla un poco mas, al ser componentes soldados a la placa.

Decir que tengo el manual de reparación y que ya se cuales son los fusibles que fallan (son marca littelfuse y serie 466).


Voy a ir poniendo fotos comentadas del proceso de desmontaje de la mesa paso a paso y las fotos de la comprobación de los fusibles.

espero que vuelva a revivir la mesa simplemente cambiando los fusibles.

Todo lo que me vaya encontrando lo postrare

Un saludo!!

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#2 por jaimitodj el 02/03/2015

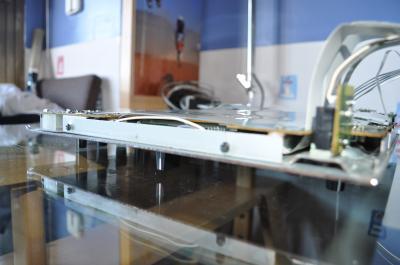

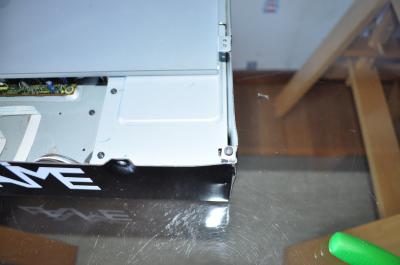

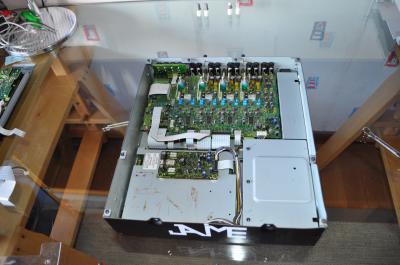

DESMONTANDO UNA DJM 800

1º Quitamos los knobs de ganancia y los tornillos del exterior de la mesa, 3 a cada lado, 2 arriba y 2 en vertical abajo.

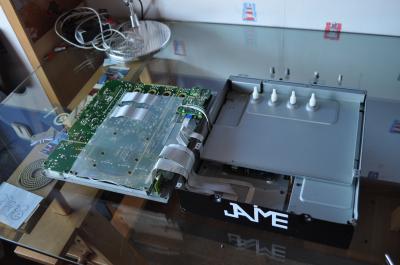

2º Abrimos la mesa como un libro.

3º y 4º Volvemos a colocar los tornillos en el chasis para que no se extravíen ni se nos confundan de sitio.

5º Separamos el frontal para trabajar mejor. Soltamos los buses con cuidado y la alimentación de la placa del micro.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#3 por jaimitodj el 02/03/2015

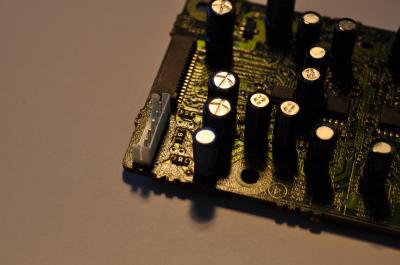

DIAGNOSTICO DE FUSIBLES

Esta mesa lleva varios fusibles SMD después de cada entrada de tensión, son unas "plaquitas" con una letra encima que indica el amperaje.

voy a ir comentando cuantos son, donde están, su valor y la referencia de repuesto oficial, así como la del fabricante.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#4 por jaimitodj el 02/03/2015
DIAGNOSTICO DE FUSIBLES

Esta mesa lleva varios fusibles SMD después de cada entrada de tensión, son unas "plaquitas" con una letra encima que indica el amperaje.

voy a ir comentando cuantos son, donde están, su valor y la referencia de repuesto oficial, así como la del fabricante.

1º Placa PFL (cascos) son 3 fusibles marcados con las letras E,B,B

Part nº(Pioneer)/Ref. repuesto Pioneer/Litelfuse(serie.amp)/amperaje/precio(feb'14) con IVA
B(IC2505/DEK 1086/466.125/0,125amp/1,53€)
B(IC2506/DEK1086/466.125/0,125amp/1,53€)
E(IC2504/DEK 1094/466.375/0,375amp/2,09€)

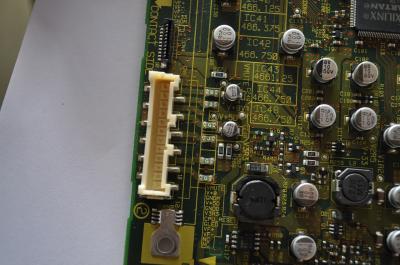

2º Placa DSP son 6 fusibles marcados con las letras B E G J G G

Part nº(Pioneer)/Ref. repuesto Pioneer/Litelfuse(serie.amp)/amperaje/precio(feb'14) con IVA
B(IC40/DEK 1086/466.125/0,125amp/1,53€)
E(IC41/DEK 1094/466.375/0,375amp/2,09€)
G(IC42/DEK 1096/466.750/0,750amp/2,09€)
J(IC43/DEK1098/466.25/1,25amp/2,19€)
G(IC44/DEK 1096/466.750/0,750amp/2,09€)
G(IC48/DEK 1096/466.750/0,750amp/2,09€)

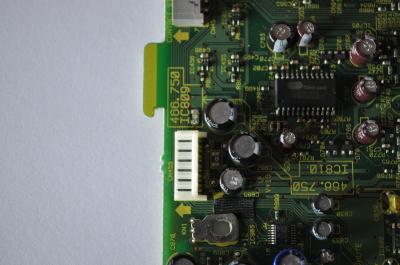

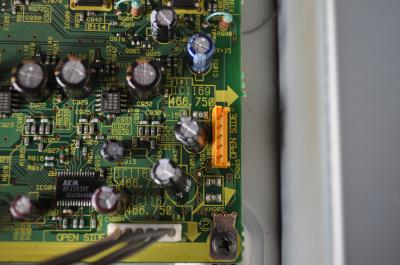

3º PLACA INPUT son 2 fusibles marcados con la letra G ambos

Part nº(Pioneer)/Ref. repuesto Pioneer/Litelfuse(serie.amp)/amperaje/precio(feb'14) con IVA
G(IC809/DEK 1096/466.750/0,750amp/2,09€)
G(IC810/DEK 1096/466.750/0,750amp/2,09€)

4º PLACA OUTPUT son 2 fusibles marcados con la letra G ambos

Part nº(Pioneer)/Ref. repuesto Pioneer/Litelfuse(serie.amp)/amperaje/precio(feb'14) con IVA
G(IC809/DEK 1096/466.750/0,750amp/2,09€)
G(IC810/DEK 1096/466.750/0,750amp/2,09€)
Archivos adjuntos:
BBCode:

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#5 por jaimitodj el 02/03/2015
Perdon por ponerlo en dos posts pero no me ha dejado editar el primero

El orden de las fotos si se corresponde

PFL
DSP
INPUT
OUTPUT

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#6 por jaimitodj el 02/03/2015

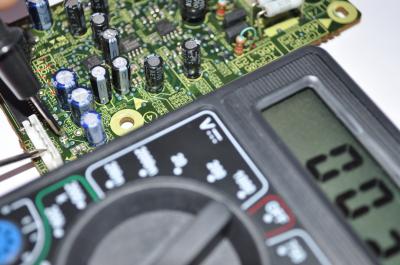

MI CASO

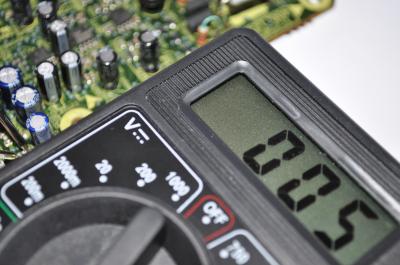

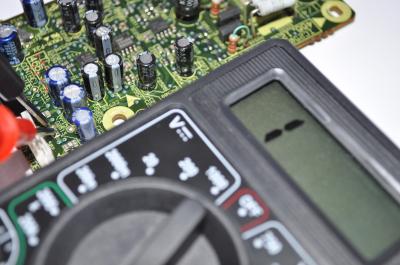

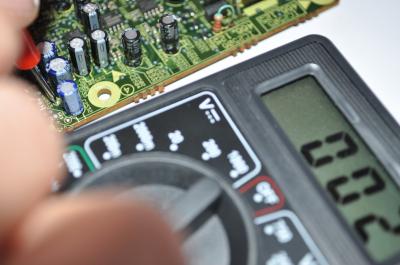

PLACA PFL

-Comprobacion fusible B (IC 2505)OK
-Comprobacion fusible B (IC 2506)FALLA
-Pin-fusible OK
-Fusible-control 15V OK
-Comprobacion fusible E (IC 2504)FALLA
-Pin-fusible OK
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#7 por jaimitodj el 02/03/2015

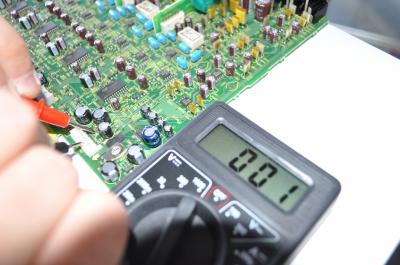

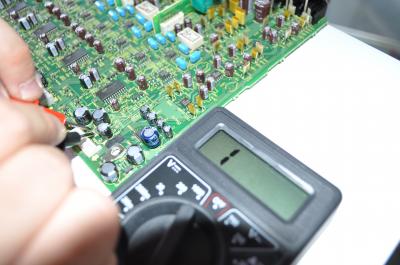

MI CASO

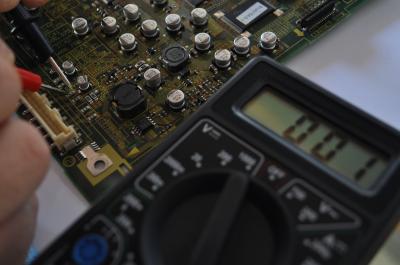

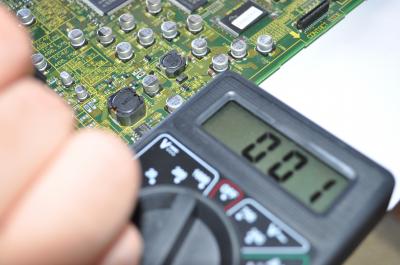

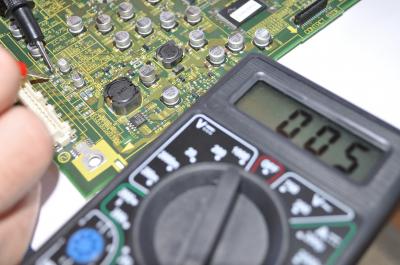

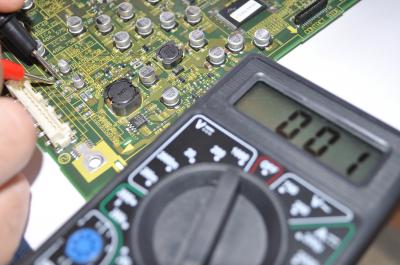

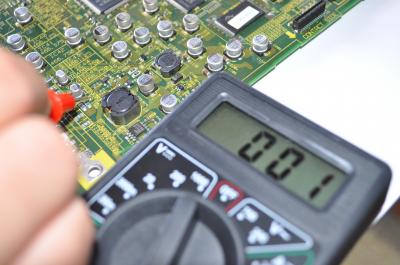

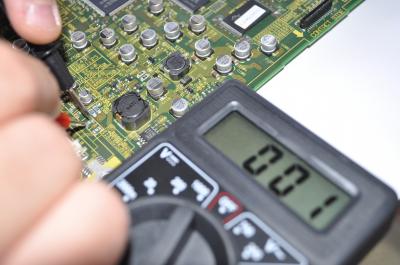

PLACA DSP

-Comprobacion fusible B (IC40)OK
-Comprobacion fusible E (IC41)OK
-Comprobacion fusible G (IC42)OK
-Comprobacion fusible J (IC43)FALLA
-Pin-fusible OK
-Fusible-control 5V OK
-Comprobacion fusible G (IC44)OK
-Comprobacion fusible G (IC48)OK
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir

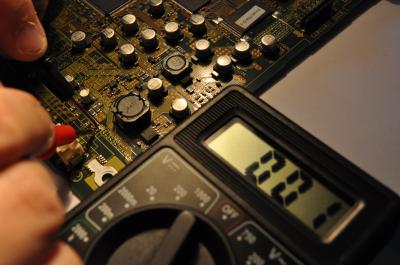

#8 por jaimitodj el 02/03/2015
MI CASO

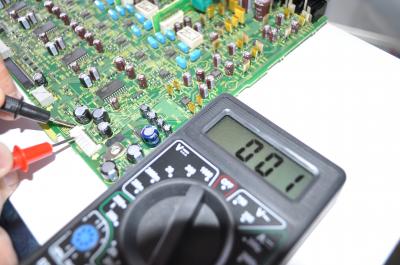

PACA INPUT

-Comprobacion fusible B (IC81)FALLA
-Pin-fusible
-Comprobacion fusible B (IC80)FALLA
-Pin-fusible
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#9 por rasputin el 02/03/2015
Muy buen "manual" ... ojalá pudiera encontrar algo así para mi vestax jeje

felicidades!

-->MIX IS FUN

Subir
#10 por jaimitodj el 02/03/2015
Resumiendo todo el tostón que he puesto aquí encima

Al encender la mesa sin tenerla cerrada he debido hacer un corto bastante curioso

tengo 5 fusibles fundidos en las placas PFL DSP e INPUT no asi en la output, que es donde le lega la tensión de la fuente, es decir: la fuente saca tensión a la placa dsp, pfl y output, luego de la output va a la input.

no se si alguien puede indicarme si esto es curioso raro o normal, alomejor me he cargado la mesa y es irreparable.

Si quereis el manual de servicio, escribidme un mensaje

un saludo!!

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#11 por jaimitodj el 02/03/2015
#9

gracias!! ;)

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#12 por BrainKaos el 09/03/2015
#10 ostras tío, me encanta el hilo, pero.... ¡menuda liada! :machaca:

¿vas a ponerte a cambiar esos 5 fusibles? :roll:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#13 por jaimitodj el 09/03/2015
#12

Los tengo pedidos y me los van a cambiar en una tienda de ordenadores, que es el unico sitio en mi ciudad donde tienen una maquina "especial" para hacerlo.

yo a cambiar botones y cosas facilitas si, para esto hace falta mano y estacion de soldadura especial.

espero que me lleguen esta semana

ya posteare lo que vaya pasando

un saludo!!

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#14 por BrainKaos el 09/03/2015
#13 perfecto! quedamos a la espera...

Saludos!!

:comer:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#15 por jaimitodj el 14/03/2015
Por fin puedo escribimos con buenas noticias

LA MESA FUNCIONA!!!

simplemente con el cambio de fusibles

peero sigue con el pequeño problema de comunicación en los leds, que si hago presión sobre la zona de faders desaparece psique me imagino que habra algún bus que no este todo lo bien conectado que debiera.

os seguire informando!!

un saludo
