Restauración y cambio de look de Korg M1

angelsynth
#16 por angelsynth el 23/06/2015
Me apunto al hilo. Tumithak, eres un artista :ook:
Subir
OFERTASVer todas
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
  • -8%
    Behringer X Air XR18
    645 €
    Ver oferta
astropop
#17 por astropop el 24/06/2015
#1

ohh yeahhhh, me consta que estéticamente lo dejarás bien fino :D ... está bien tocado ese M1, creo recordar que hay gente por aquí que vende despiece Korg, por ejemplo Marques de Rabotieso.

Saludos.
Subir
tumithak
#18 por tumithak el 24/06/2015
#16 #17 Gracias :oops:
A Marques le pregunté, pero no tiene ya la placa.

Bueno, continuo con otra actualización. Bien, la idea, en cuanto al aspecto estetico es mantener el diseño original, pero cambiandole el color. Volvemos a "tropezar" con el tema de la serigrafia. La opción más economica es vinilarlo, tal y como hice en el Ensoniq. EL problema del vinilo es el de siempre, que no se puede imprimir en blanco sobre negro,azul...hay que hacerlo en plan negativo, es decir, si lo queremos en rojo, hemos de imprimir rojo sobre blanco.

El problema de esto es que en dos sitios que hicimos pruebas les salia lo que se conoce con el nombre de banding, es decir, unas rayas horizontales. Al final di con una empresa en la que el resultado es mas o menos aceptable.

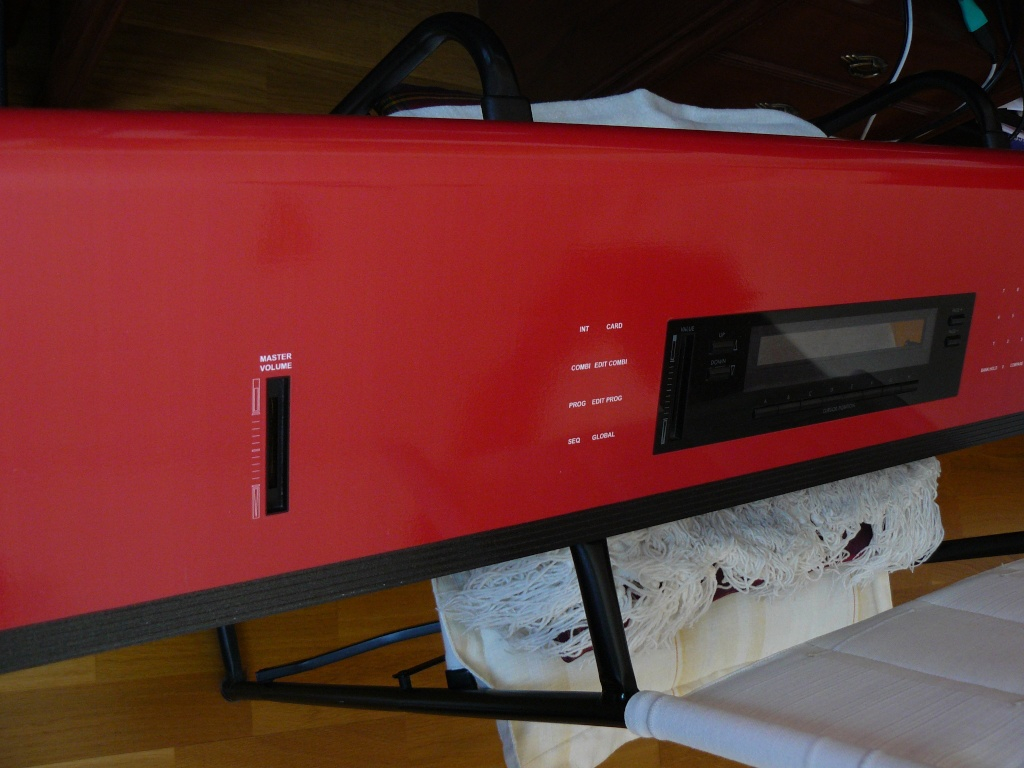

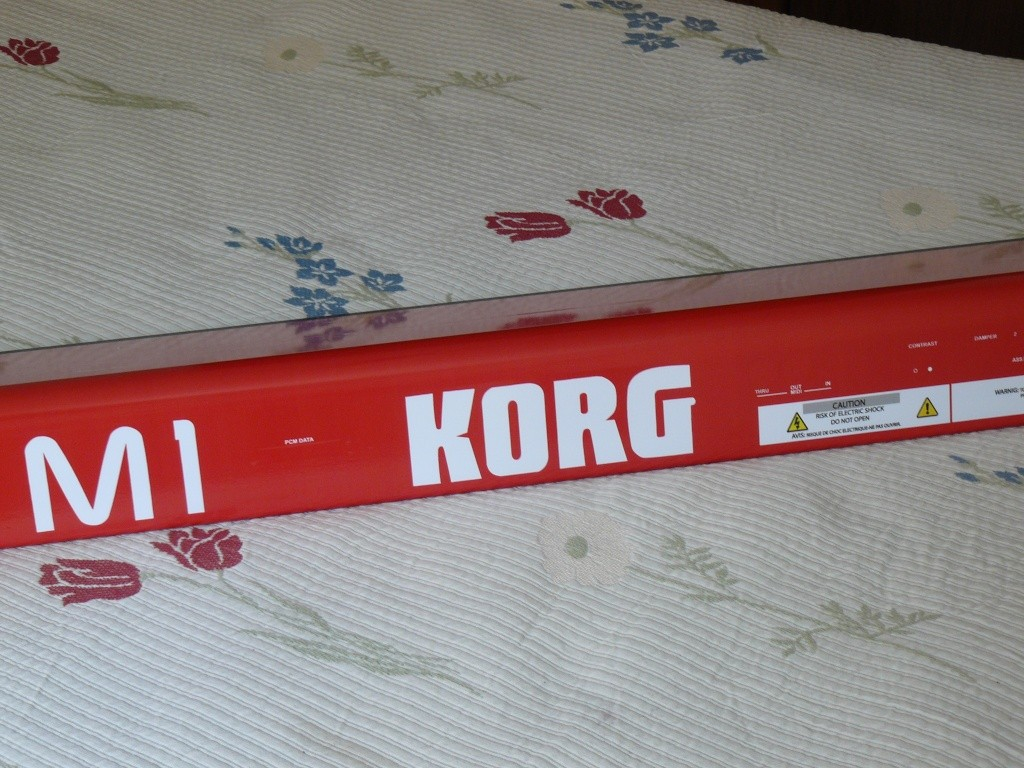

La combinacion, como ahora vereis en las fotos, es rojo con serigrafia en blanco y leds y pantalla azules. Con los leds no hay problema, pero la pantalla no he podido hacerla funcionar, así que si quiero dejarlo acabado tendré que ponerle la original, pero bueno.

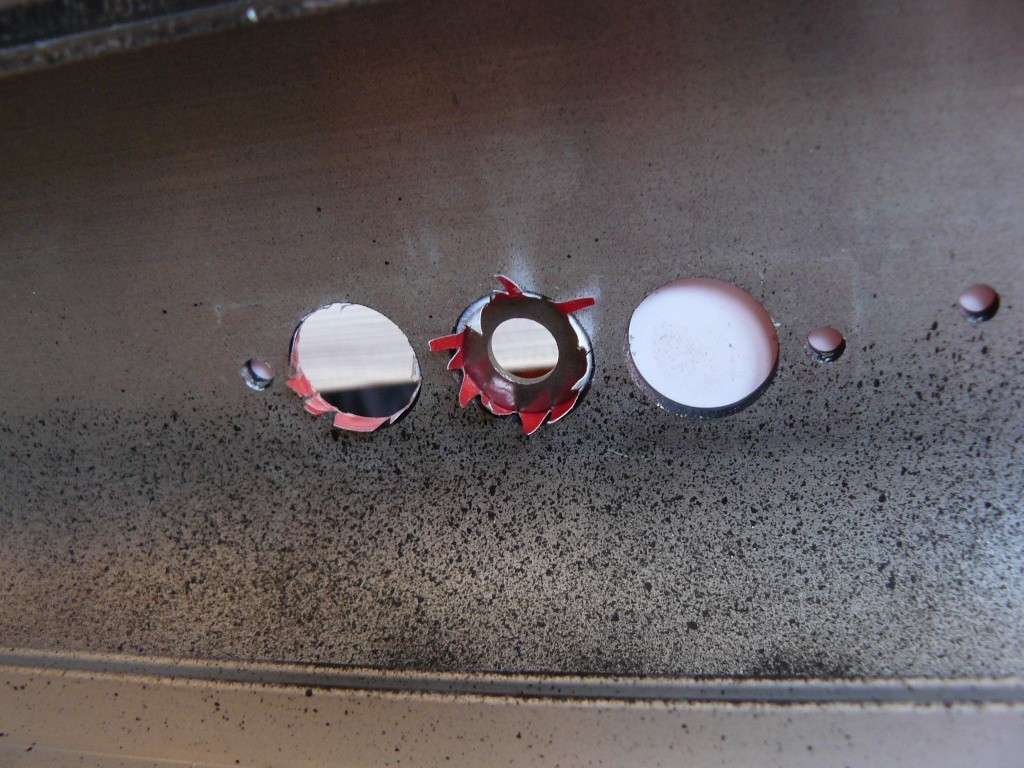

Otro problema es el de los agujeros para los botones. En estos botones hay espacio entre el boton y la carcasa, así que lo mejor es solaparlo hacia el interior ( en las fotos se entenderá mejor lo que digo). El problema es que al poco se despega. Aunque para esto ya tengo la solucion que es meter cinta americana por el interior para que sujete los dobleces.

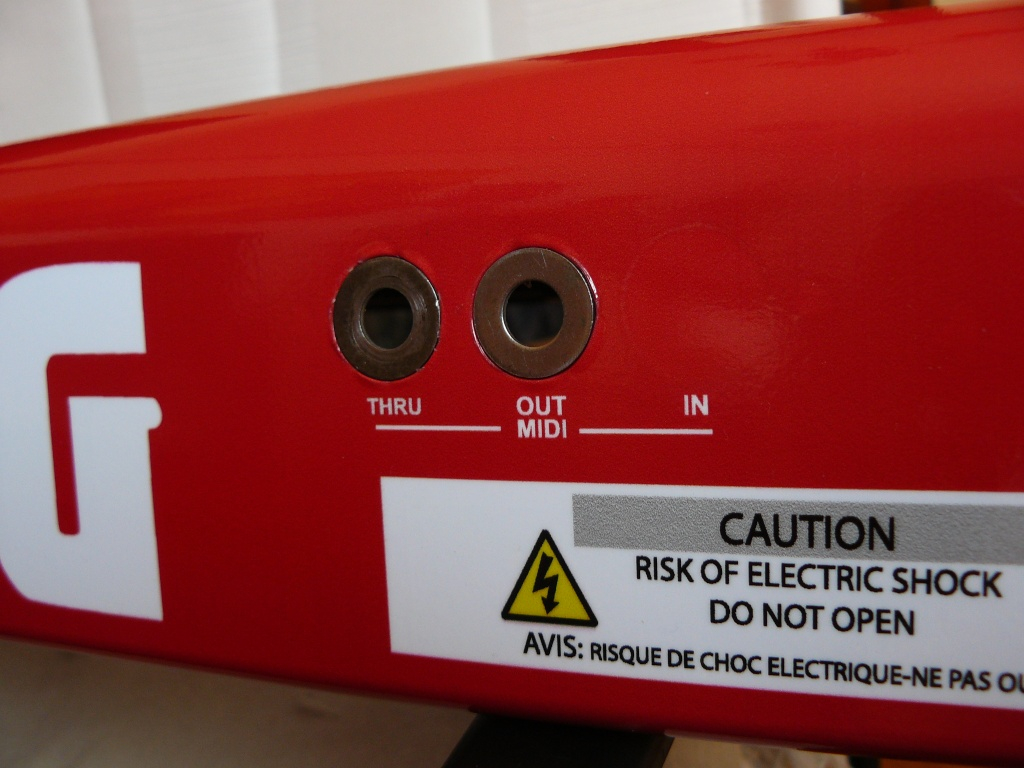

Los agujeros para los DIN del MIDI se han quedado un poco mal por culpa de esto que comento. Para que quede saneado le pondre una arandela a medida que encaja perfecta y la pintaré de negro.

Otra pega del vinilo, es que se raya con bastante "facilidad". Por contra, el dia que uno se canse del color o lo que sea, se quita y se pone otro :D

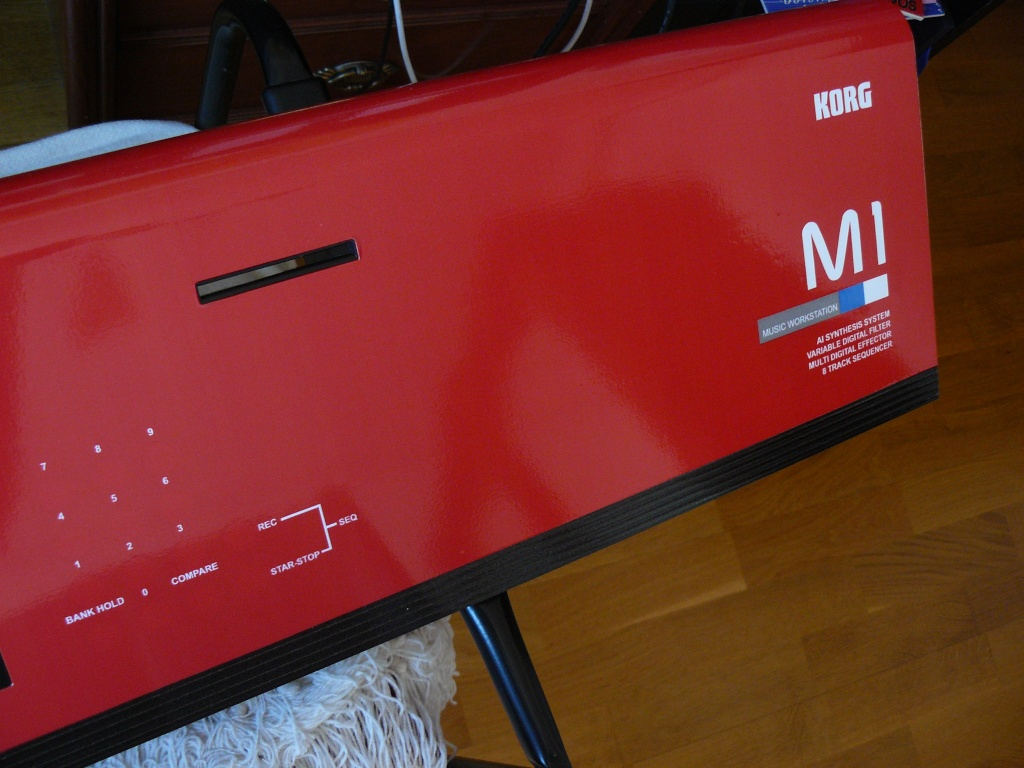

Luego hacer que coincida todas las letras en su sitio no es tarea facil. Quitando una de las letras del lector de tarjetas, las demas está bien.

En cuanto a las piezas de plastico de los laterales los estoy pintando en rojo. Ahora mismo estoy en ello.

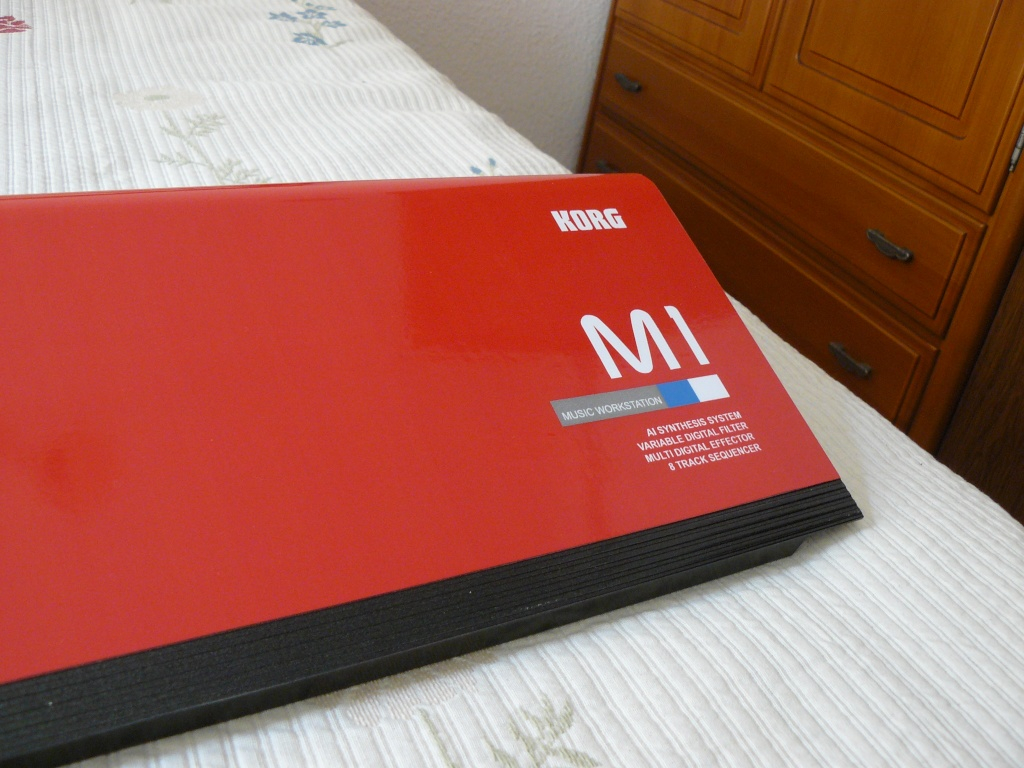

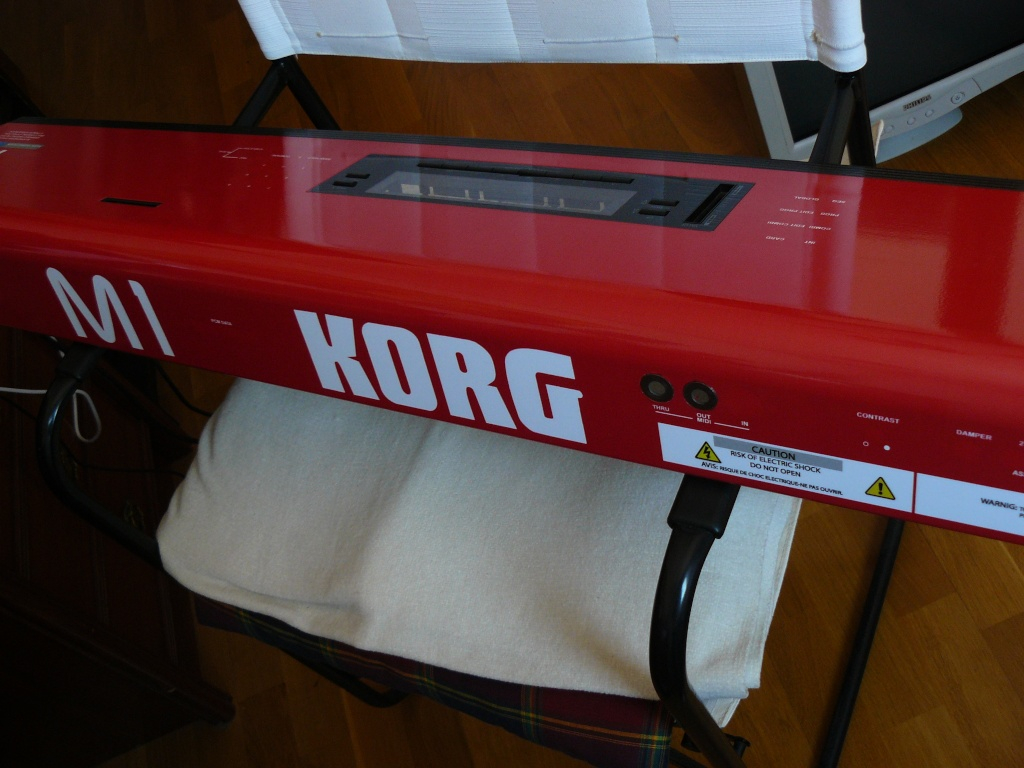

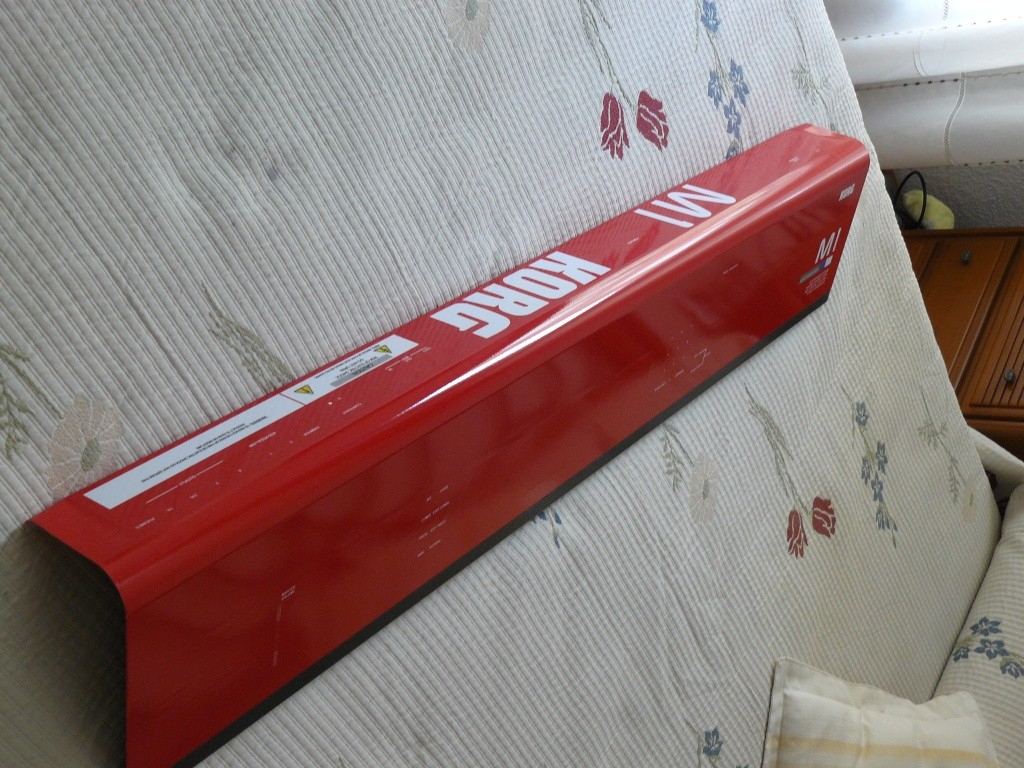

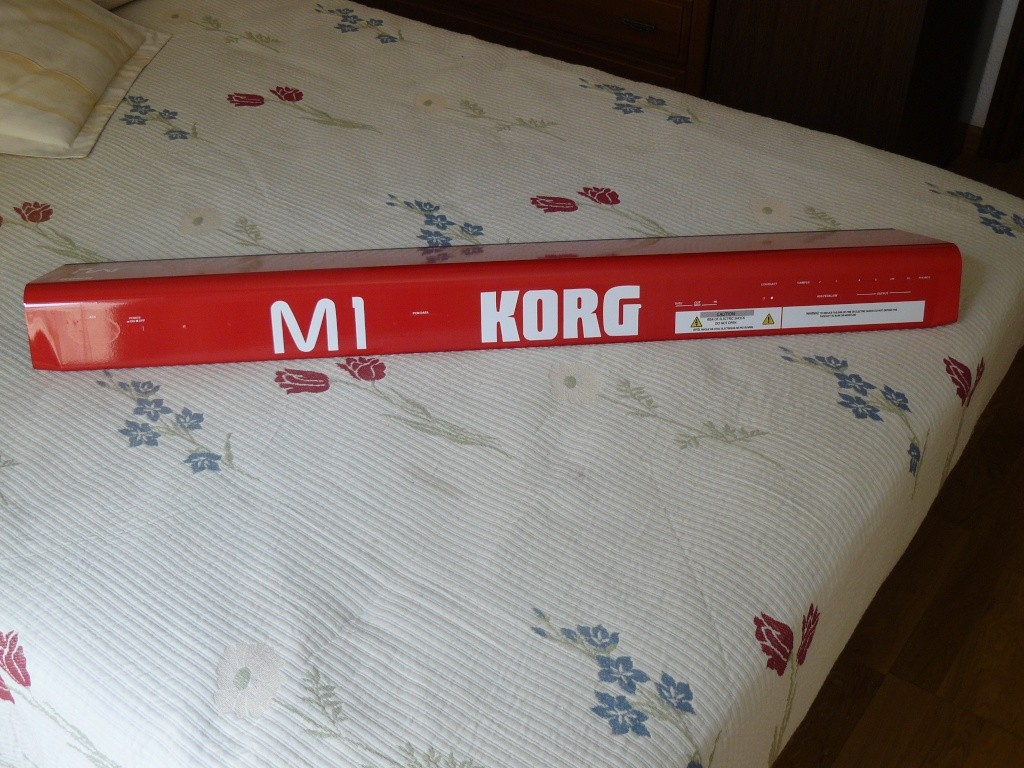

En fin, os paso unas cuantas fotos. Eso si, hay que tener en cuenta que en las fotos se ve muy guapo, pero en vivo se notan algunos fallos y demas, pero en lineas generales me ha gustado mucho como ha quedado.











Joder, cuanta foto :P Bueno, pues así está el tema ahora mismo. Conforme vaya avanzando iré actualizando el post. Espero que os guste.

Un saludo!
Subir
Alvarez_l
#19 por Alvarez_l el 24/06/2015
Resulta chocante ver un M1 en color rojo, acostumbrado a verlo de negro toda la vida. El resultado es espectacular
Subir
wolfy
#20 por wolfy el 24/06/2015
Pero absolutamente espectacular!! Qué habilidad, que envidia, que todo! Enhorabuena.
Subir
dune
#21 por dune el 24/06/2015
Esta muy guapo.

Dandole vueltas a los colores estaba pensando en el burdeos mate del karma con las letras blancas tambien o un gris claro con la serigrafía en negro pero rojo está muy bien. :plasplas:

Por que dices que no se le puede poner la pantalla de led?
Subir
AlbertoDream
#22 por AlbertoDream el 25/06/2015
:plasplas: :plasplas: Bravo, enhorabuena, te está quedando de lujo
Subir
Kurzleader
#23 por Kurzleader el 25/06/2015
Joder q guapo! Estas hecho un máquina tumithak! :campeon:
Subir
tumithak
#24 por tumithak el 25/06/2015
Muchas gracias a todos! Celebro que os guste el resultado.
dune escribió:
Por que dices que no se le puede poner la pantalla de led?


Bueno, no es que no se le pueda poner, más bien es que no sé como hacer que funcione. Hay que hacerle alguna modificación y eso ya se escapa a mis conocimientos :-?
Subir
ELKE_FALTABA
#25 por ELKE_FALTABA el 25/06/2015
Muy bonito, sí señor =D>
Ese chip medio oxidado tiene muy mala pinta. A ver si te sale una placa base que esté bien de precio porque dejarlo abandonado ahora sería una lástima.
Muy curiosa la forma que te has inventado para reconstruir el pulsador con el alambre :ook:
Subir
dune
#26 por dune el 25/06/2015
#24

Pues ese chasis rojo con una pantalla led azul quedaría :babear:

Edito: buscando por foros he dado con una contestación a una persona que quería sustituir la pantalla lcd por led y parece ser que no es posible :|
Subir
Guille Molina
#27 por Guille Molina el 25/06/2015
Ha quedado genial! felicidades!
Subir
zoolansky
#28 por zoolansky el 25/06/2015
Qué crack! =D>
Subir
tumithak
#29 por tumithak el 25/06/2015
Gracias a todos de nuevo. Me alegro de que guste :birras:
#25 Si, a ver si sale algo, aunque sea otro sinte entero, pero a un precio razonable, jejeje. De todas formas intentaré hacerle sitio para utilizarlo como controlador del X5DR ;)

dune escribió:
Edito: buscando por foros he dado con una contestación a una persona que quería sustituir la pantalla lcd por led y parece ser que no es posible


Vaya :bua: Sería una putada, por que como bien apuntas, el azul le quedaría de muerte.

Mañana terminaré de pintar los laterales y el soporte del Joy. A ver que tal queda el tono. En principio parece bastante similar. Esperemos no desentone mucho :-?
Subir
1
Kosifo
#30 por Kosifo el 29/06/2015
Me encanta como está quedando.. Y respecto a la pantalla, ya verás como la haremos funcionar.. ;-)
