Restauración y cambio de look de Korg M1

#61 por Julius@Wikter el 29/09/2015
Otra opción es usar etiquetas, pintar encima con esmalte y retirar la etiqueta con muchísimo cuidado. El hueco lo puedes rellenar de cualquier material... o volver a ponerle otra etiqueta como la que ya hubo. Hay que hacerlo con mucha paciencia y a ser posible reseguir los bordes de la etiqueta antes de arrancarla. Sinó, el esmalte salta.
Se hornea par que el esmalte quede bien fijado y después se barniza y así queda todo niquelau.

http://www.mvxsynths.tk
Lower, please

Subir
#62 por lastsystem el 29/09/2015
La opción de hacer solo las letras o palabras en vinilo y pintar con Spray el sinte , no es buena idea ??

Hay alguien que lo hay intentado asi ?? ..o es mas chapuza de esta forma ??

Quedan wuapos los tuneados


http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#63 por tumithak el 01/10/2015
EL tema de las etiquetas no es mala opción, lo malo es hacerlas tan pequeñas.
#62 En vinilo no se pueden hacer, ya que el ploter tiene un minimo en mm para cortar las letras. Con las letras grandes, como por ejemplo la de la marca y demas, no hay problema. Lo malo son las letritas tan pequeñas del resto del sinte. Hacerlas en vinilo es imposible, por lo menos hasta donde yo sé.
Otra es utilizar letras transfer y luego barnizar tal y como comenta wikter, pero las pruebas que yo he hecho no me han gustado como queda.

Lo suyo, como ya he comentado otras veces, es hacer una pantalla de serigrafia. Con eso se queda identico al original.
Tengo que aclarar que yo tampoco es que sea un experto en estas cosas :oops:

En cuanto a la pantalla... uno de los "cartuchos" que tenia ya se ha gastado y sigue sin funcionar. Queda otro [-o< sin con este no funciona es que definitivamente esta pantalla que tengo no es compatible con la original, aunque en teoria si :-k

En ebay venden una. No estaba cuando pedí la mia, o por lo menos yo no la he visto hasta el momento. Lo más seguro es que le ponga la original, y si algún dia encuentro una placa, pues entonces al igual si que me pillo una "ya hecha".

Pues nada, este finde intentaré reparar los botones rotos que me quedan para poder ir ya cerrando el cacharro. Ya iré informando.

Un saludo y muchas gracias a todos por las ideas y consejos ;)

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#64 por Alvarez_l el 01/10/2015
tumithak escribió:
En vinilo no se pueden hacer, ya que el ploter tiene un minimo en mm para cortar las letras.




Si te refieres a la palabra korg en vinilo tanto la que va al lado de la pantalla como detràs si se puede hacer en vinilo. consulta con alguna empresa de Serigrafìa
Subir
#65 por tumithak el 02/10/2015
#64 Si si, esas si, de hecho en la restauracion del ensoniq me hice la parte trasera en vinilo, aunque al final no la llegue a utilizar. Me referia mas bien a las letras de las funciones de los botones

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#66 por Alvarez_l el 02/10/2015
En principìo para hacerlas no deberia haber problema. otra cosa es colocarlas, necesitas a un neurocirujano. o en su defecto a alguien como tu pero con mucha paciencia y cuidado.
Subir
#67 por T el 02/10/2015
Para esas cosas ya ni uso la impresora, me meto los logos o lo que sea en pdf en un pincho y me lo llevo a la tienda de fotocopias para que me lo impriman en color aunque sea algo en blanco y negro para que tenga resolución y contraste (0,60 que me sale), luego, con cinta de embalar transparente o una hoja de forrar libros adhesiva transparente si la cosa es grande, los cubro y con lanceta los corto y perfilo, le doy a los cantos rotulador negro, y con pegamento en spray los rocío por detrás. ¡Y ale hop!, pegatina nueva al canto.
Subir
#68 por Alvarez_l el 02/10/2015
En estos momentos en toda España
Archivos adjuntos:
BBCode:
Subir
#69 por tumithak el 02/10/2015
#68 Ostia! jajajaja que bueno :ook: :juas:
A ver si este fin de semana puedo ir avanzando [-o<

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#70 por Sergef el 24/10/2015
OMG!!!! Me encantan estas cosas y el M1 te está quedando de fábula.

Yo me he fabricado una máquina arcade desde cero (carpintería, vinilos, plçasticos, electrónica, ....) y viendo esto me están entrando unas ganas terribles de pillar un sinte en mal estado y darle una nueva vida.

Me apunto al hilo y te sigo de cerca, Tumithak. Enhorabuena por la currada.
Subir
#71 por T el 24/10/2015
Te esta quedando de fabula, antes hacia ese tipo de cosas, bueno aun hago algo de vez en cuando, pero no se si me he vuelto mas conformista, pero ya no me molestan los sintes con algún que otro desperfecto (tampoco digo que estén hechos polvo), para mi es como para un guitarrista una guitarra "relic", un instrumento que ha tenido vida y uso y ha debido de cantar lo suyo...
Subir
#72 por tumithak el 26/10/2015
Muchas gracias Sergef y зеркало, me alegro de que os guste ;)
Bueno, hasta ahora no he tenido mucho tiempo, y siendo sincero, tampoco muchas ganas :-( por eso ha estado la cosa tan parada. Entre la pantalla y que la placa esta frita frita :triston: me he desanimado un poco, así que lo mejor para estas cosas es dejarlo un tiempo y retomarlo cuando uno tiene ganas de verdad, si no las cosas no salen igual. En fin, que me enredo ](*,)

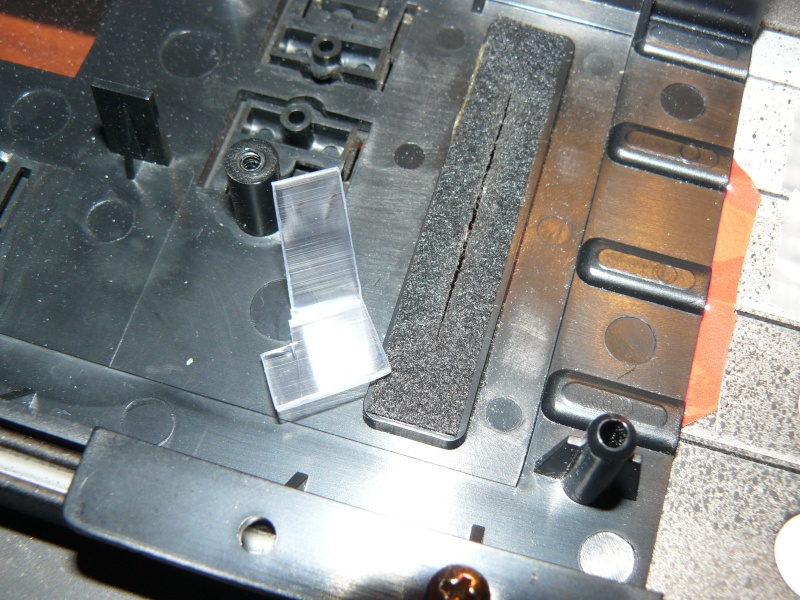

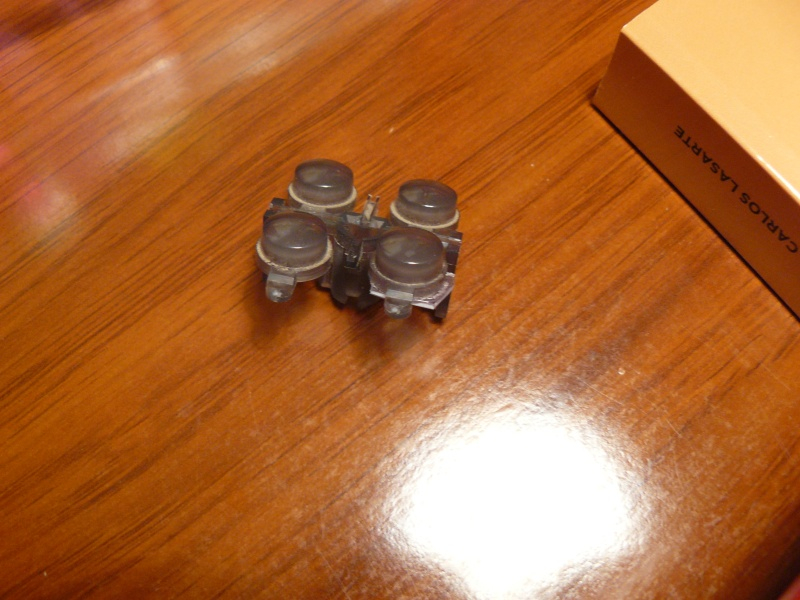

Ya tengo el tema de los botones partidos solucionado. Al final, como dije, he utilizado el sistema de cantonera de plastico. La he comprado transparente por el tema de los leds, para que no se quedase el sin iluminar.

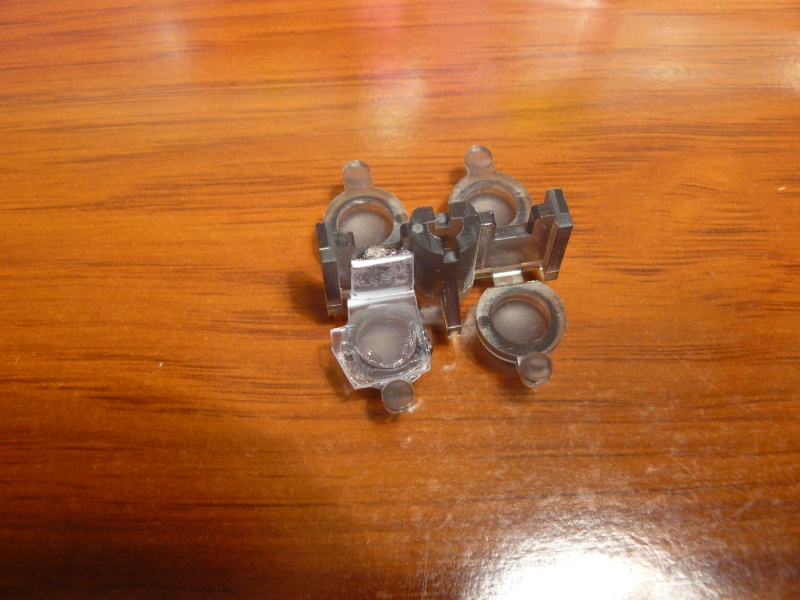

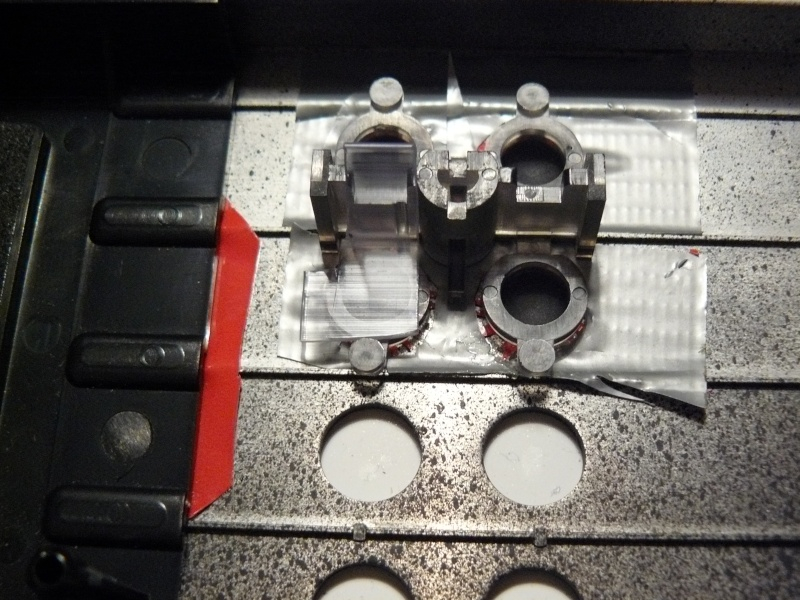

Para hacerlos, primero he hecho mas o menos la forma, y para pegarlo lo hago utilizando el alojamiento original del boton en el sinte. De esta manera la distancia del boton al pegarla es exacta, tanto de altura como de anchura. Bueno, os dejo unas fotos.


Aquí ya pegado. Tendria que haber limpiado antes los botones :machaca:



Pues nada, tengo unos cuantos más que reparar. Una vez hecho tengo que volver a estudiar como calar los agujeros del vinilo para los botones. como veis en alguna foto, lo mas facil es hacer el corte en estrella, pero no pega bien, por eso le puse cinta americana para que sujetase las puntas, pero no me convence. Si fuesen cuadrados como en el ensoniq no tendría este probrema.

En cuanto solucione el tema del corte, ya irá todo más rápido. Conforme vaya avanzando ire mostrando los progresos.

Un saludo y muchas gracias!

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#73 por Alvarez_l el 27/10/2015
Gracias a ti por mostrarnos tu trabajo
Subir
#74 por tumithak el 29/10/2015
Buenas.
Pues nada. Se puede decir que ya esta acabado :flores: Recapitulando tenemos que: funciona todo, secuenciador, carga bien los sonidos.... excepto que no emite sonido alguno. Ruido de vez en cuando, pero como la idea, en vista del destrozo, es utilizarlo como controlador, pues perfecto.

En cuanto a la restauración en si...pues hay aspectos que hay que mejorar. Una de ellas es el tema del calado de los botones. Al final deseché la idea de hacer estriado y me decidí por calarlos al ras. Lo hice con un alfiler apoyandome en el canto interno. Más o menos han quedado bien, pero se puede mejorar. De todas formas esta es la Ver.1.0 :grin: Si encontrase una placa para que el sinte funcionase al 100% quiza haga una 2.0, pero ya sería sin utilizar vinilo, es decir, pintado y serigrafiado.

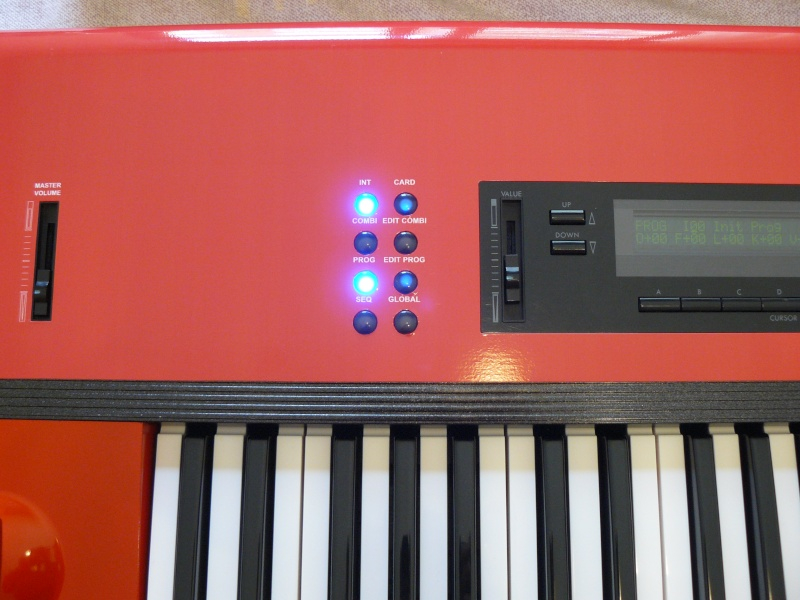

Otra "pega" es que los leds azules iluminan demasiado :susto: y deslumbran un poco. No pensaba que fuesen a dar tanta luz :???: De todas formas eso se puede solucionar con unas resistencias. De momento se queda así. Si se llegase a hacer la 2.0 ya lo solucionaría.

Por lo demás me encanta :amor: La combinación de negro-rojo-blanco le queda genial. La guinda hubiese sido lo de la pantalla en azul también, pero bueno, si algún día averiguo la forma de hacer funcionar la que tengo pues al igual me animo y lo abro y se la cambio sin esperar a la 2.0 :grin:

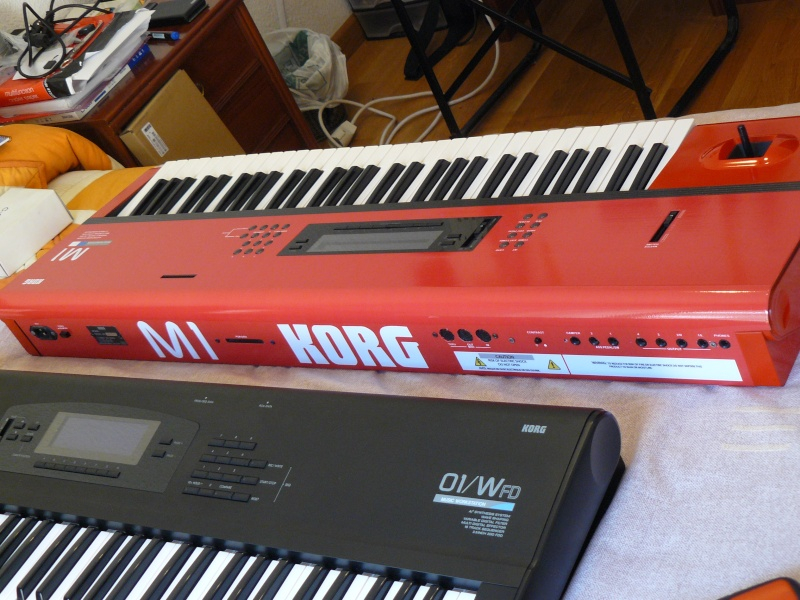

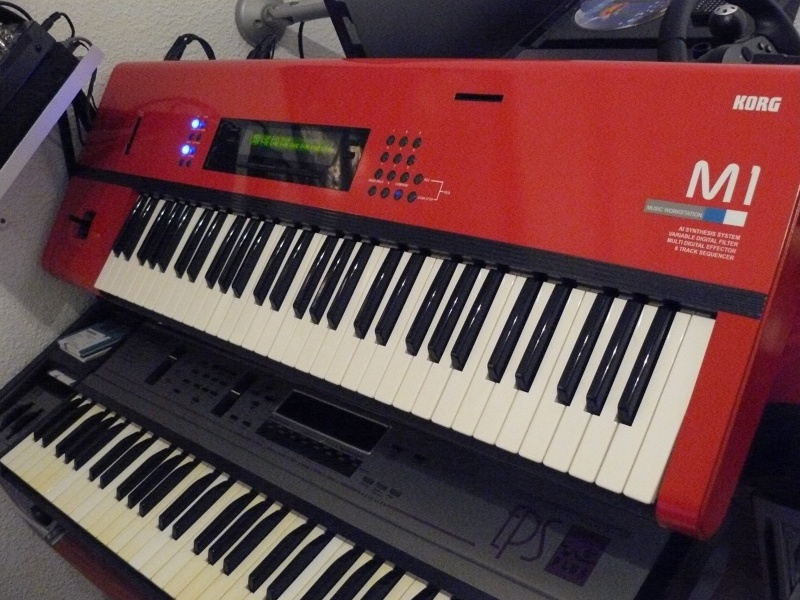

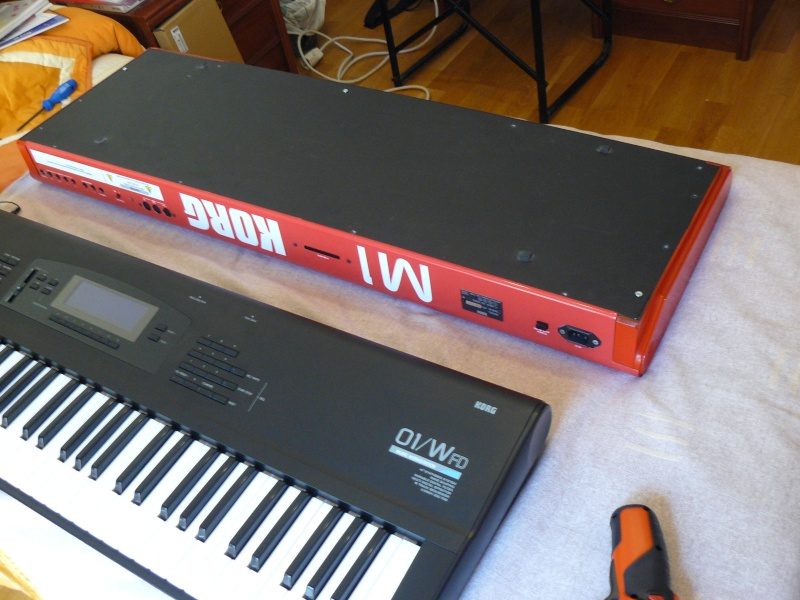

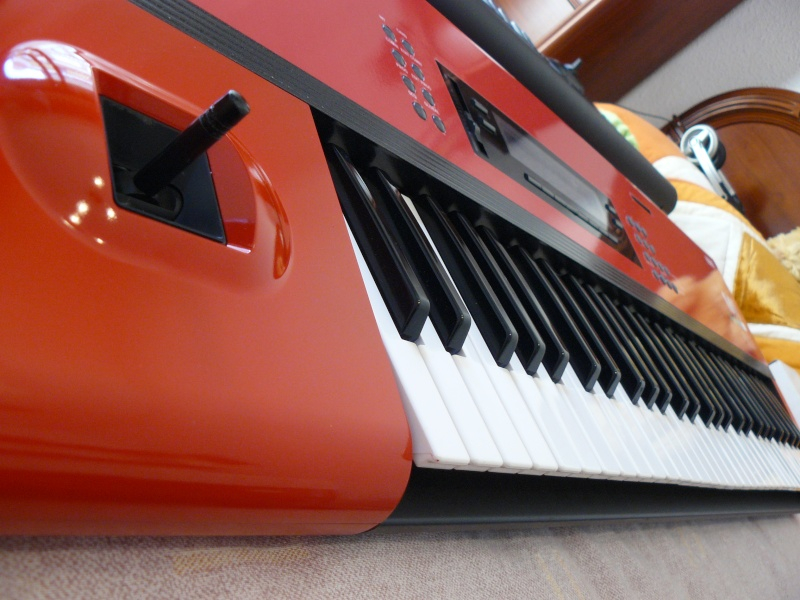

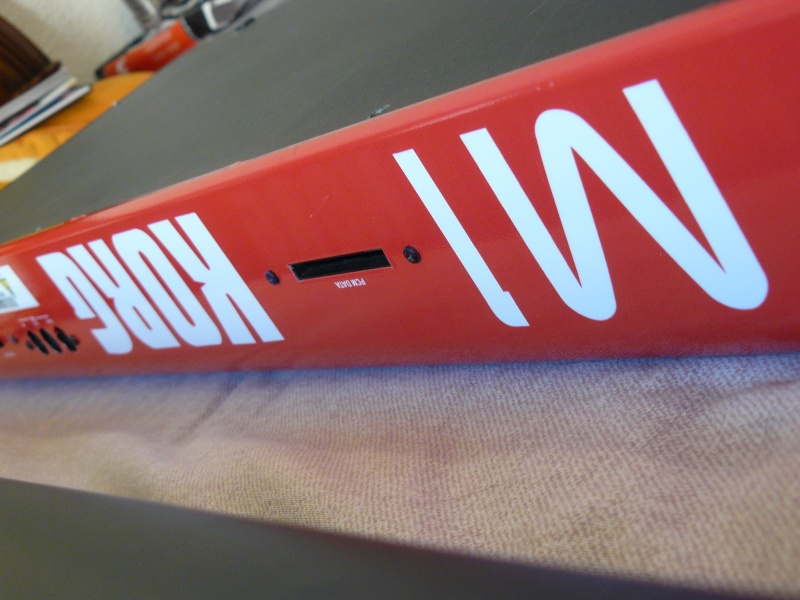

Bueno, aquí os dejo unas fotillos. Espero que os guste.
Un saludo y muchas gracias a todos.











Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
1
#75 por djtonymad el 29/10/2015
#74 te ha quedado de lujo, pero creo que se te a olvidado la T de starT/stop
Subir
