Restauracion de mesa analogica

#31 por tejuca el 16/12/2012
Hola de nuevo, compañeros. Os presento nuestra Soundtracs Topaz Project 8 ya 100% funcional, una vez reparado el puente de vumetros, el bus Master R, los embellecedores laterales, las salidas auxiliares y habiendo modificado las salidas directas para trabajar a +4dBu.

Ha llegado la hora, antes de devolverla de nuevo a su estudio, de realizarle un "stress test" en el que poner la mesa a trabajar durante horas en diferentes aplicaciones con el objeto de comprobar su estabilidad.

La mala noticia ha sido que tras varias horas de funcionamiento, ha vuelto a caerse la fuente. El puente rectificador del rail de +17V ha dejado de funcionar. Tal vez hubiera sido más previsor haberlo sustituido desde el principio, pero al menos ha ocurrido aún aquí en el taller. De cualquier forma, poco a poco nos acercamos al final con la sensación de que habrá merecido la pena el esfuerzo.

Saludos a todos desde Málaga.
Archivos adjuntos:

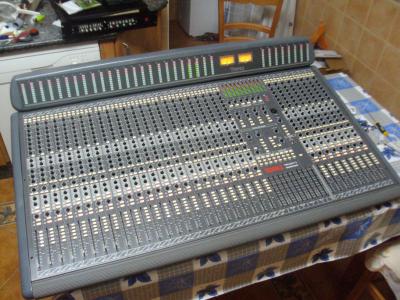

DSC08062 [800x600].jpg
BBCode:

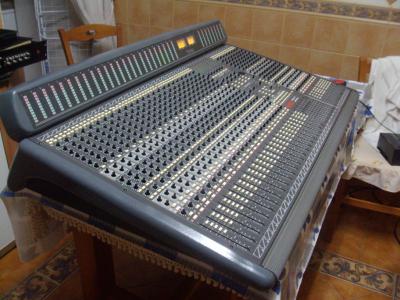

DSC08064 [800x600].jpg
BBCode:

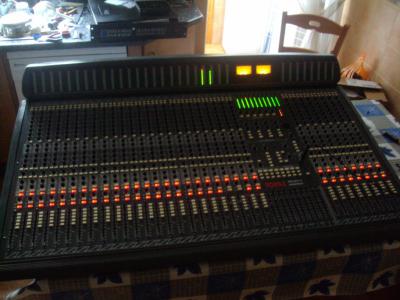

DSC08067 [800x600].jpg
BBCode:

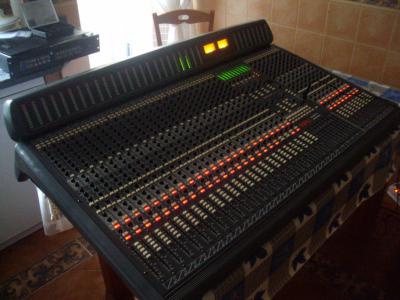

DSC08069 [800x600].jpg
BBCode:
Subir
#32 por tejuca el 26/12/2012

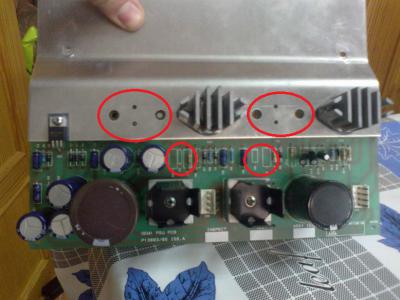

Puesta a punto una vez más la fuente de alimentación, he decidido añadir el circuito de refuerzo que viene previsto de serie en esta PSU, basado en transistores de potencia 2N2955. Esto nos dará un margen mucho mayor de alimentación.
Archivos adjuntos:
BBCode:
Subir
#33 por danceplanet el 26/12/2012
Gran trabajo, Felicidades...
Subir
--104025--
#34 por --104025-- el 26/12/2012
He seguido este hilo y me ha parecido fascinante.

Felicitaciones por el gran trabajo realizado!

Saludos!
Subir
#35 por tejuca el 07/01/2013
Gracias, compañeros. Ya he recibido el material para la fuente. Estoy sufriendo un pequeño parón por motivos personales, pero pronto estará lista y trabajando en el estudio. Salud a todos.
Subir
--115167--
#36 por --115167-- el 08/01/2013
de qué año es esta mesa?
Subir
#37 por tejuca el 31/01/2013

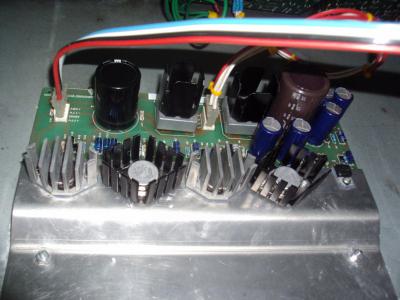

Una vez recibido el material, la fuente por primera vez trabaja con un margen amplio. Se puede comprobar un mejor rendimiento y un reparto de calor entre todos los disipadores.

Esto nos da una idea de el punto de trabajo tan al límite al que estaban sometidos los reguladores hasta ahora.
Archivos adjuntos:
DSC08159 [800x600].jpg
BBCode:
Subir
1
#38 por tejuca el 31/01/2013

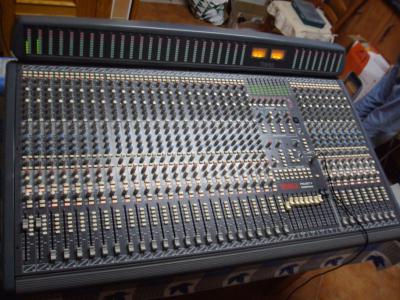

Después de todo este tiempo, de salvar tantos obstáculos que van apareciendo y de que pareciera que nunca llegaría este momento, por fin la mesa está lista. El trabajo ha finalizado con éxito y estamos deseando llevarla de vuelta a su entorno de trabajo, el estudio, donde a buen seguro la pondrán a trabajar duro lo antes posible.
Archivos adjuntos:
DSC08192 [800x600].jpg
BBCode:
Subir
1
#39 por tejuca el 31/01/2013

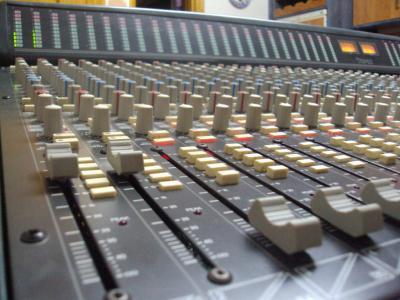

Una mesa preciosa y un sonido excelente
Archivos adjuntos:
DSC08195 [800x600].jpg
BBCode:
Subir
2
#40 por Sebastian el 31/01/2013
#39 Excelente enhorabuena ya han terminado, y lo mejor de todo, que suena bien.
Subir
#41 por tejuca el 04/02/2013

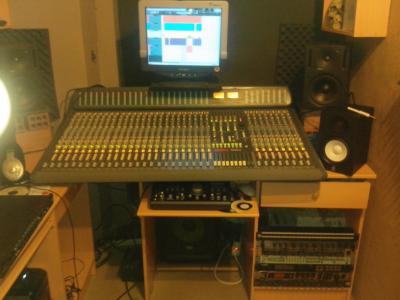

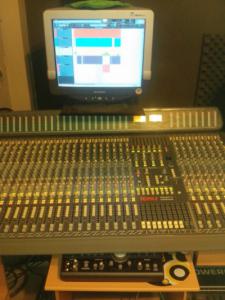

Devuelta ya a su estudio, nos envían fotos de la Soundtracs Topaz en plena faena de control room. Qué bien acompañada por esa pareja de Genelec.
Archivos adjuntos:
mesa 1 [800x600].jpg
BBCode:
mesa 4 [800x600].jpg
BBCode:
