Ruido en conexión canon a plug

#1 por Kellyn el 08/07/2015
Hola a Todos,

Tengo un inconvenente, existe una conexión de salida de un procesador de audio digital (orban) ésta salida es canon (L y R) y la conectan a una tarjeta audigy a través de miniplug, resulta que ésta señal va del orban a un pc que hace streaming de una emisora, el sonido a través de la web es fatal, un ruido de fondo, se hicieron pruebas y resultó que es la conexión que va de balanceada a desbalanceada, qué dispositivo puedo usar para convertir esa señal sin que pierda calidad?, un dispositivo que no vaya a ser subutilizaodo, porque el pc sólo codifica la señal y la envía a un servidor streaming no hace más nada, había pensado en una interfaz externa con dos entradas canon pero no sé si estaría solicitando un dispositivo que se va a subutilizar.

Quedo atenta a sus sugerencias.
Subir
#2 por Mordus el 08/07/2015
Hola Kellyn,

Es un problema de cableado. En principio no se necesita ningún dispositivo especial para convertir una señal balanceada en no-balanceada. Únicamente necesitas un cable adecuado para tal fin. (Sí que se necesita una DI para la operación inversa, de no-balanceada a balanceada).

Obviamente, disponer de una interfaz con entradas balanceadas hará que el problema desaparezca. Pero no es esa la causa. Lo que provoca el ruido es que estás usando un cable inadecuado.

También hay que tener en cuenta que una tarjeta audigy (aunque desconozco el modelo) no es lo más apropiado para trabajar con audio, así que apoyo tu teoría de cambiar la tarjeta por otra con entradas balanceadas. O por lo menos con entradas jack TS individuales en lugar de mini-plug estéreo.

Pero más allá de eso, el problema de ruido que observas se soluciona empleando un cable de 2 conductores (señal y masa), y dejando una de las patitas del canon al aire, sin conectar (concretamente la que transmite la polaridad invertida, que suele ser la '3').

Hace unos días se hizo una consulta muy parecida:
http://www.hispasonic.com/foros/problemas-ruido-senal/484071
En tu caso lo único que cambia es que uno de los extremos del cable es un mini-jack estéreo. O dicho de otro modo, son dos cables como el del ejemplo que en su extremo se unen en un conector estéreo mini-jack.

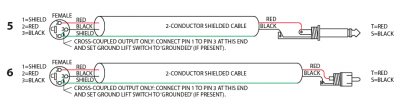

Dejando a un lado que el extremo que va a la Audigy debe ser mini-jack estéreo y los siguientes ejemplos gráficos utilizan Jack o RCA, la cosa sería así:
(Adjuntos 1 o 2, dependiendo del tipo de salida balanceada del procesador Orban)
Archivos adjuntos:
Captura de pantalla 2015-07-08 17.15.52.png
BBCode:
Captura de pantalla 2015-07-08 17.20.25.png
BBCode:

-Que mi avatar se esté descojonando no significa que yo también lo haga...

-Tanto discrepar me va a matar.

Subir
1
#3 por Mordus el 08/07/2015
Bueno, y para completar la respuesta...

Lo más correcto según contexto sería adquirir otra interfaz, sí. Aunque sea sólo para mejorar esa conexión en mini-jack que siempre dará problemas de uno u otro tipo. Eso ya depende de presupuesto, expectativas, uso, etc...

-Que mi avatar se esté descojonando no significa que yo también lo haga...

-Tanto discrepar me va a matar.

Subir
1
#4 por Kellyn el 08/07/2015
Hola Mordus!,

Mil gracias, estaba pensando en una DI o una Interfaz externa, ps la audigy que tiene es de slot. Con tu respuesta estoy convencida que la interfaz solucionará el problema, pero lo que me inquieta es que la interfaz estaría haciendo sólo esa conversión de impedancias y puede utilizarse para muchas otras cosas, el pc del que les hablo sólo recibe señal del orban y la envía a un servidor streaming no se hace más nada desde ese pc, pero si esa es la solución es solicitar la interfaz.

Muchas gracias por tu respuesta,

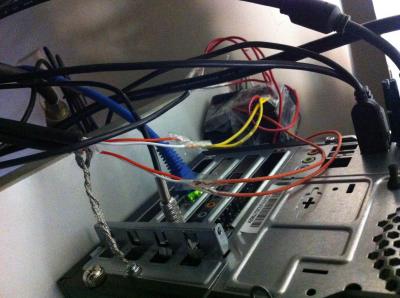

adjunto imagen de conexión actual de emergencia jeje.
Archivos adjuntos:
BBCode:
Subir
#5 por Kellyn el 08/07/2015
hay dos tranformadores uno para cada cable canon, y el cable miniplug sale de los tranformadores "mejorando la señal" ah y también se aterriza a la carcasa del pc....típica conexión artesanal pero que ha ayudado, acá no creen que una interfaz vaya a solucionar el problema igual ya está planteada la propuesta de optimización.
