Ruido en corriente eléctrica

  • 1
#1 por Fernando López el 07/05/2015
Por si le ocurre a alguien más, y me consta que es habitual, abro este hilo para que tengamos a mano la solución.

Recientemente me he mudado a un nuevo estudio.
Es un lugar que ha sido estudio de grabación desde hace décadas.

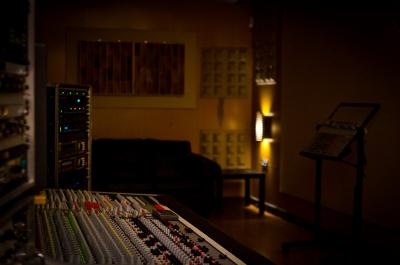

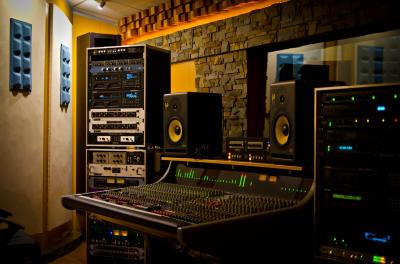

Hace unos años lo "reconstruyeron" y el resultado es el que muestran las fotos.

Tuvo unos inquilinos antes de meterme yo.

A veces y de forma aleatoria escuchaba un pitido que duraba unos segundos y desaparecía.
Esos pitidos rondan los 10 Khz. Tal vez no llegan a 10Khz. Siempre es la misma frecuencia y acaban con un pitido más grave que dura como 1/3 de segundo.

En esas condiciones es imposible grabar o mezclar de forma cómoda. Hay que estar parando cada vez que surgen.
Hay gente que no los escucha o no les molesta. Toda una suerte. De hecho hay quienes vienen y dicen que no lo oyen, y quienes lo escuchan y claramente lo identifican cuando surge.
Mañana mismo si puedo subo algún ejemplo.

Como digo ha habido más gente en el estudio desde hace 3 años y medio, cuando al parecer colocaron un ascensor nuevo en el bloque del edificio en cuyo local se encuentra el estudio.

Tras pruebas simples he descubierto que la fuente del pitido es el ascensor. Incuso si uno se monta en él, escucha ese pitido mientras sube o baja e ascensor, físicamente. No entiendo como se puede llegar a inducir a la corriente pero ahí está.

Coloqué una pica a tierra, y se redujo el pitido.
Aún así molesta, y no es cuestión de dejar esa "marca de agua" en todas las grabaciones que haga. Cosa que debe estar impresa en todas las grabaciones realizadas anteriormente por los inquilinos que me han precedido.

La colocación de la pica es sencilla. Con una hilty perforé el hormigón del suelo cerca del cuadro de luces, el cual fue reconstruido y saneado por un electricista cualificado. Bajo una plancha de unos 15-20 cms se encontraba ya la tierra del solar. Clavé la pica y con un cable nuevo de una sección gruesa (de 10) conecté la tierra-masa a dicha pica, dejando aislada la tierra que venía del cuadro de luces del bloque. He dejado finita que entra lo justo para que el agua vaya cayendo y manteniendo húmeda la toma de tierra sin dañar la tarima del suelo.

El pitido quiero dejar claro que se cuela por cualquier sistema de audio, ya sean previos, monitores, mesa, amplificadores, etc.
Y no tengo otro tipo de ruido. De hecho para escuchar algo de ruido residual tengo que subir tanto el volumen, que de reproducir algo a ese volumen en el que se empieza a apreciar soplo, o se romperían los monitores o difícilmente podría estar cerca de ellos.

Hablando con un especialista que he encontrado en el foro, me comenta lo que sospechaba: Que la solución es un transformador de aislamiento y tener la conexión a tierra nueva e independiente del bloque.
Esta última ya la había instalado nueva sólo para el control, la sala de grabación, y la potencia de amplis, que son tres líneas que tengo a parte de otras partes del estudio.

Quisiera conocer opiniones de quienes hayan probado esto de los transformadores, ya que me temo que por la distancia que separa al especialista que he consultado y a mi estudio, voy a tener que encargar el transformador para que me lo envíe. Así que conocer opiniones me puede ahorrar intentos vanos o pueden confirmarme que la solución es esa.

La ferrita la he colocado sin resultados de ningún tipo. Y mira que me solucionan cuando algún cacharro capta emisoras de radio. Pero para estos parásitos en la red no me han servido.

Mi equipo es hardware.
Previos, compresores, ecualizadores, efectos, grabadores y una mesa de mezcla.

Supongo que un SAI puede ser una solución para algo de bajo consumo.
La mesa son 10 amperios ella solita.
Luego los racks que son como neveras, y amplis de válvulas.

Gracias a quienes quieran colaborar en la solución.
Cuando lo subsane explicaré con detalle el método.

Ah, probé con un condensador entre el vivo y el neutro, sin resultado, como con la ferrita.

He adquirido un filtro de 6 A de esos que venden en las tiendas de electrónica. también lo voy a probar.

Aclaro que no es el típico ruido o zumbido por tener una mala masa, o una tierra con voltaje, etc.
Es un claro pitido cercano a los 10 Khz., generado por algún motor del ascensor que sólo suena cuando el ascensor sube o baja.
Archivos adjuntos:
BBCode:
BBCode:

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
--574121--
#2 por --574121-- el 07/05/2015
Fernando López escribió:
generado por algún motor del ascensor


Seguramente; una solución puede ser un transformador de aislamiento; si eres de Madrid te dejo uno de 750 W y lo pruebas.
Subir
--574121--
#3 por --574121-- el 07/05/2015
Obviamente, no con la mesa.
Subir
#4 por Fernando López el 07/05/2015
¡Muchas gracias!
Soy de Sevilla.

No se si has resuelto algún problema así de un pitido de tan alta frecuencia con el transformador.
Comenta lo que creas que aporte y así queda aquí registrado para futuras consultas, porque la verdad es que parece complicadillo el tema.

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
--574121--
#5 por --574121-- el 07/05/2015
Sí, con eso.
Subir
1
#6 por Fernando López el 07/05/2015
En este archivo suena al pitido desde el inicio hasta el segundo 7. Justo antes del segundo 7 desaparece bajando la frecuencia justo antes de desaparecer.

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
#7 por Fernando López el 07/05/2015
En este archivo igualmente suena hasta el segundo 7. justo antes se corta.

Dura lo que dura el "viaje" en ascensor. No están enteros porque le daba a grabar cuando empezaba a oirlos.

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
#8 por robinette el 08/05/2015
Aquí se comentan cosas interesantes (entre ellas lo del transformador).
http://www.hispasonic.com/foros/perturbaciones-armonicas-producidas-mi-ascensor/422479

Puedes ponerte en contacto con Poca, que seguro que te puede asesorar de manera efectiva.
http://www.hispasonic.com/anuncios/transformador-instalacion-electrica-elimina-ruidos/81506
Subir
#9 por Fernando López el 08/05/2015
Sí, muchas gracias. Me puse en contacto con él. Es el usuario que menciono.
La verdad que es quien me ha orientado y sabe bien resolver el problema. Pero vivimos justo en puntos opuestos de la península. Seguramente le encargue un transformador y lo instale yo mismo siguiendo sus indicaciones, pero quiero conocer opiniones al respecto para ir seguro a la hora de invertir en la solución.

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
#10 por robinette el 08/05/2015
Vaya!... siento no haber podido ser de más utilidad.
Espero que al menos el paso que des te sea efectivo ya que parece que vas a tener que hacer un desembolso importante.
Suerte Fernando.
Subir
1
#11 por Fernando López el 08/05/2015
Nooo.
Muchas gracias.
Muy buena utilidad ya que estoy convencido de que esa es la solución.

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
#12 por kaguenpituak el 10/05/2015
Si es por ascensor lo puedes comprobar fácilmente, pones a grabar, cronometro en mano vas a el portal y apuntas cuando llamas y cuando termina la maniobra, lo haces un par de veces tomando nota del cronometro y lo compruebas luego en la grabación. Es posible que ademas los nuevos contadores tambien te estén ensuciando, bien por la red o por el aire. Suerte
Subir
1
#13 por Fernando López el 10/05/2015
Gracias, lo hice más sencillo.

Con un amigo y el móvil.
"Llama al ascensor".
"ok".
ahora llama y no me digas que te digo yo. "Ahora empezó" "Ahora paró".
"Exacto".

Y así varias veces varios días.

No hay más ruido que ese. Saneé la línea y todo el cuadro.

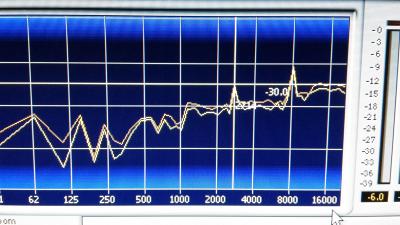

Adjunto los dos pitidos.

Lo he amplificado muchísimo, pero como se podía escuchar en las demos, sonar suena.

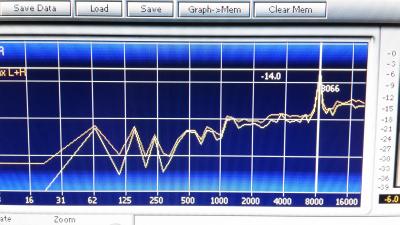

El largo mientras se mueve el ascensor es de 8Khz. Pensaba en algo más cercano a 10, pero son 8 Khz.
El otro que dura medio segundo y es cuando el ascensor se detiene es de 2,7 KHz.
Archivos adjuntos:
BBCode:
BBCode:

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
--574121--
#14 por --574121-- el 11/05/2015
Un fltro de pasa bajos al ascensor, a la próxima reunión de comunidad
Subir
2
#15 por Fernando López el 11/05/2015
Voy a probar un Sai.
y ya he contactado con ese usuario se dedica a diseñar y construir transformadores de aislamiento específicos para equipos de audio.

Iré poniendo el resultado de los diferentes experimentos.

La cuestión es que la empresa de ascensores en vez de gastarse 3000 euros en un buen filtro prefieren que si algún vecino es audiófilo o escucha el pitido se compre un filtro para el equipo donde lo escuche.

Por lo pronto he comunicado al presidente de la comunidad que esos armónicos de tanto nivel estarán estropeando circuitos electrónicos tales como los paneles de lavadoras o televisores.
Con suerte les reclamarán las averías que hayan tenido a la empresa de ascensores y éstos se pondrán las pilas.

Gracias por las colaboraciones.

Creo que el transformador de aislamiento va a ser la solución, pero no quiero anticiparme.

Para seguir lo que voy haciendo dale a Me Gusta:
https://www.facebook.com/pages/Melodicca/297822367042933?ref=hl
Gracias.

Subir
