Sennheiser MD 421

#1 por raat el 06/08/2016
Tengo este viejo micrófono y unas cuantas dudas, lo he abierto y como se ve en la imagen, tiene un cable azul, otro rojo y el cable de tierra, el rojo y azul van conectados al tubo de la imagen 2 pero la duda la tengo en el cable de tierra, no sé dónde va, alguna idea?






Subir
#2 por Endre el 07/08/2016
Siempre hay que cortar el cable rojo. En caso de duda, llama a un artificiero. :mrgreen:

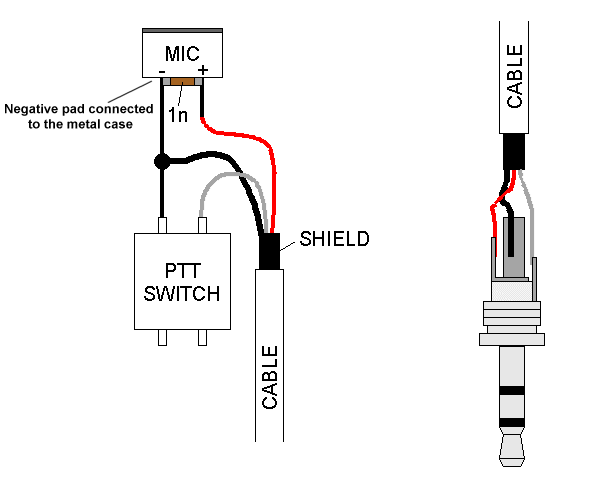

Mira esta imagen a ver si te ayuda

Subir
1
#3 por raat el 07/08/2016
Gracias Endre, el problema es que creo que no puedo seguir ese esquema, de la cápsula del micrófono salen 3 cables, el rojo, el azul y el de tierra, el rojo y el azul van al filtro que sale en la imagen 2 y el de tierra no sé dónde va pero por la distancia (por que no lo he cortado) o va en el pirulo que sale de la cápsula o va suelto.

Sé que se hacen modificaciones en este micrófono para ponerle entrada XRL pero no sé como hacerlo sin saltarme el filtro
Subir
#4 por Murdock el 07/08/2016
Va al chasis de metal del micrófono.

Pin 1 del XLR.

;)
Subir
1
#5 por raat el 08/08/2016
#4 Gracias!
Subir
