Síntesis *Modular* Analógica desde cero

#1261 por Danbeg el 17/04/2012
Cacharraco molón. Das mucha envidia!.
Subir
#1262 por Thalassa el 18/04/2012
La verdad que te ha quedado muy chulo , dentro de poco te veo encargando otro mueble para poner nuevos módulos jejeje
Por cierto te quedaron muy bien los cables, me parce que te voy a copiar la idea y pasar de pedir los de Thoman. A ver si los hago después del curso de Storung , porque ahora no tengo tiempo para nada.

Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
#1263 por cybermode el 18/04/2012
En el lado bueno es que el limite de mi mueble esta en 33 modulos y de ahí no paso... si tuviese sitio para 50... $$$$$€€€€€

Lo empeze a hacer en octubre del año pasado, cuando le compre a Thalassa su C101 OTA Lowpass Filter (#001 ;) y empeze con un primer pedido a Synthesizers.com, mientra me fabrique el mueble poco a poco usando el proyecto de armario que tiene Yusynth de 3 alturas pero ajustandolo a el sitio que me queda disponible en mi estudio. http://yusynth.net/Modular/index_en.html

Empeze pidiendo a synthesizers.com 1 VCO, 1VCA, 2 ADSR y un multiple.

A primeros de noviembre me aventure a realizar mi primer DIY, el más facil que encontre ;)... el sequenciador de 16 pasos como el de Thalassa pero http://www.musicfromouterspace.com/analogsynth_new/SEQ16_2006/SEQ16_2006.php lo quería meter en mi mueble por lo que contacte con Ben para ver si me podía hacer el panel del sequenciador http://www.bigbluewave.co.uk/resynthesis/resynthesis_home.htm. Entre componentes y panel no me costó más de 200€ hacerlo, aunque tarde en tener todos los componentes, panel, etc hasta mediados de enero pero en 2 fines de semana solde todo y a funcionar. Funciono casi todo a la primera, solo un led lo tenia con la polaridad invertida (cosas de novato) y me confundi en la posición de los Coarse/fine, pero solo fue desoldar y soldar de nuevo....aunque a los pocos días casco todo, solo me contaba 8 pasos... por lo que recurri a un ingeniero amigo mio que localizo rapidamente que chip estaba mal ;) cambiar y listo.

Tenía cables jack mono de colorines pero no me gustaban mucho por lo que tras analizar bien como son los que venden synthesizers.com a 8,5$ unidad me decidí a hacerme mis propios patchs 10 de 30cm, 10 de 60cm y 4 de 90cm, aunque ahora necesito más ;) tengo pensado en hacerme unos 10 más de 40/45cms.

Despues del éxito de mi sequenciador, el siguiente paso fue hacerme con un Midi2CV, y tras buscar y rebuscar encontre este proyecto que me parecio muy interesante http://www.acxsynth.com/midi2cv/midi2cvfr.htm ya que es tanto monofonico, polifonico 1 canal con 4 voces de polifonía o 4 canales con 1 voz cada uno. Salio todo por 100$ +- (60 el kit pcb y chips , 20€ el panel y otros 10 euros de componentes). Y de nuevo funciono a la primera ;) pero por una mal soldadura no me hacía más de una octava, repase solda

Luego llegó los C102 VC LFO´s de Corsynth ;) 2 bestias que hacen autenticas delicias ;) Tras una tarde de charla/clase con Thalassa en Santiago y escuchando su modular me anime a ampliar el mio con 2VCOs más, el State Variable Filter, 8Channel Mixer y otro VCA que aún me llegaron la semana pasada. Y además pedí tornillos negros para madera, que en Coruña imposible de encontrar por mucho que me recorri todas las tiendas/ferreterias/tornillerías.... ;)

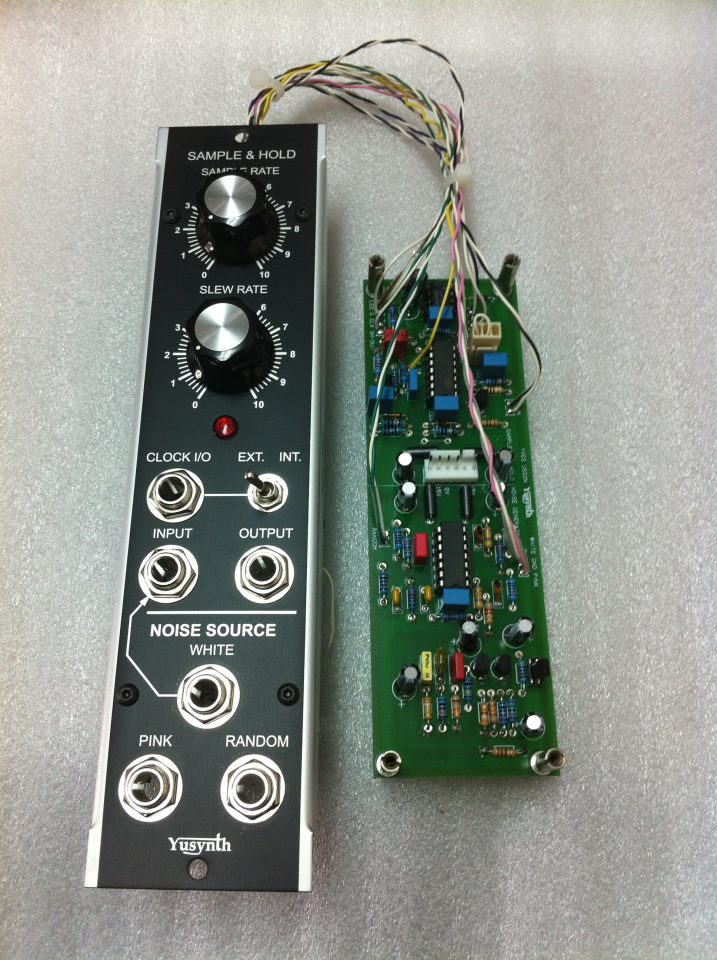

Este fin de semana pasado, me acabe tambien mi DIY de YuSynth Sample&Hold http://yusynth.net/Modular/EN/NOISE/index.html y con los nuevos modulos de Syntehsizers.com y los tornillos ya monte todo de nuevo en su sitio como veis en la foto de ayer.

Ahora tengo en proyecto (ya tengo los paneles me faltan PCBs):
Saw-animator http://yusynth.net/Modular/EN/SAWANIM/index.html
Mini-Maxi Voltage Processor http://yusynth.net/Modular/EN/MINMAX/index.html
Dual GATED SLEW http://yusynth.net/Modular/EN/DUALSLEW/index.html

Bueno esto es la historia de la fabricación mi modular, por ahora... aunque ya tengo en mente nuevos modulos pero con la ayuda de Thalassa a ver si hacemos de 0 ;)

Ahora a crear sonidos ;)

http://www.killbillg.com

Subir
#1264 por neubauer el 18/04/2012
cybermode escribió:
tornillos negros para madera, que en Coruña imposible de encontrar


Gracias cybermode por compartir tu experiencia porque va a ser muy útil para los que empezamos.

Lo de los tornillos no tiene nombre y no te preocupes que no sólo es en Coruña, aquí en Barcelona, tan gran ciudad que parece, no hay ni tornillos eurorack.
Subir
#1265 por cybermode el 18/04/2012
Si lo de lso tornillos... me olvide comentar otros tornillos, los que van del panel a las patas de los PCB... al final me los regaló Ben Marshall... http://www.bigbluewave.co.uk/resynthesis/resynthesis_home.htm sino no los encontraba ni de coña y eso que tambien los rebusque... incluso llegue a pintar unos de negro pero... fail!


http://www.killbillg.com

Subir
#1266 por Danbeg el 18/04/2012
La verdad es que le has echado tiempo y esfuerzo, aunque me imagino el momento de desesperación cuando las cosas no van.
Subir
#1267 por pacs el 18/04/2012
cybermode escribió:
...mi primer DIY, el más facil que encontre ... el sequenciador de 16 pasos...

Toma ya!!!

Buen trabajo Cybermode, debes de estar disfrutándolo mucho.
Queremos muestras....!!!! :mrgreen:
Subir
#1268 por pacs el 18/04/2012
Thalassa escribió:
...ya me direis que os parece...


Pues me parece estupendo, el módulo se comporta perfectamente. Además últimamente me estoy dando cuenta de lo útil que es el CV en un LFO, sobre todo en secuenciación (en mi caso).
Subir
#1269 por Thalassa el 19/04/2012
Para mi el CV en el LFO le añade muchas posibilidades, permite crear modulaciones mucho mas alocadas complejas y alocadas que un LFO sin CV.

Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
#1270 por cybermode el 19/04/2012
Ahora nos falta un offset ;) y la locura puede ser bestial ;)

http://www.killbillg.com

Subir
#1271 por cybermode el 01/05/2012
Os dejo un experimento con los VCO y LFOs que hice ayer....

http://www.killbillg.com

Subir
#1272 por Thalassa el 02/05/2012
Mooola :)

Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
#1273 por Thalassa el 03/05/2012
Hablando de LFOs , he hecho una demo que muestra como sacar nuevas formas de onda al C102 VC LFO usando la técnica de auto-modulación. es un buen truco que permite aumentar las posibilidades de modulación de este LFO.

Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
#1274 por cybermode el 04/05/2012
Esta genial, no lo había probado aún :) por ahora usaba el segundo lfo para modular el primero... Con un mixer puede ser la leche :) o incluso el 1 modelar el segundo y volver esa modulacion al 1 asi ya estaria mezclado no?

http://www.killbillg.com

Subir
#1275 por dorremifasol el 04/05/2012
Thalassa, qué usas para ver la forma de onda? :)

Mi página en YouTube

Subir
