SUNLITE Y MESA DMX

#1 por robertone el 10/06/2016
Hola amigos,

Alguien sabe como se conecta una mesa DMX a SUNLITE 2?

Es el interface SUITE-FC. Lleva una entrada de 3 pines y otra de 5, pero el manual no lo explica muy bien.

También me gustaria saber como se reparten los 3 universos en 2 conectores.

Gracias
Subir
#2 por djzurdo el 11/06/2016
Es un suponer, pero me imagino que por el de 5 pines, sacas dos universos, y por el de 3 lo puedes configurar tanto para entrada dmx como salida. Al configurarlo como entrada, es donde debes conectar el cable que viene de la mesa DMX con un adaptador macho macho.
Lo que veo también, es que tiene Artnet, con lo cual no se si tiene 7 universos (pone que +4 por artnet) o un máximo de 4 universos.
Subir
1
#3 por robertone el 11/06/2016
Hola

Encontré este esquema.

Probare a cambiar los pines del cable que sale de la mesa al conector de 5 puntas, es decir, a los pines 1,4 y 5, pero entiendo que pierdo las salidas universo 2 y 3 dmx,
Archivos adjuntos:

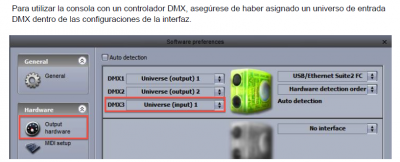

Sin título 4.png
BBCode:

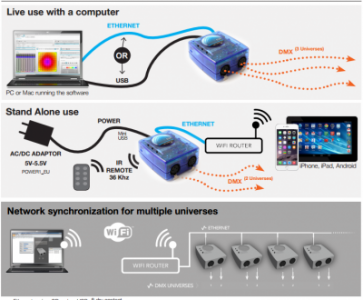

Sin título 2.png
BBCode:
Sin título 3.png
BBCode:
Subir
#4 por robertone el 11/06/2016
Correcto, cambie los pines y a funcionar.

Gracias
Subir
