Uso de patchbay seminormalizado

#1 por Sode Surrealismo el 22/10/2015
Veréis, la cuestión es que me he comprado un pacthbay seminormalizado para realizar las conexiones de mi home-estudio más cómodamente, pero me surgen las siguientes dudas:

He conectado todas las entradas y salidas de mi interface de sonido al patchbay siendo así:
A1 a A8 Outputs
B1 a B8 Inputs

Es correcto tenerlo así?

Y la siguiente duda:

Dispongo de un compresor y lo he conectado de la siguiente forma:
A9 y A10 Output L y Output R
B9 y B10 Input L y Input R

Bien con esto explicado, añadir que todavía no me he atrevido a probar nada ni a encender el equipo por si acaso hay algo en lo que haya "metido la pata" y rectificarlo, en fin, vosotros diréis…

¡Gracias por vuestras respuestas! y espero haberme explicado bien.
Subir
#2 por marcianus el 22/10/2015
Yo entiendo que es lo correcto, aunque para el compresor (un FX de insercion) es preferible que lo configures en modo Open,para evitar "realimentacion" y aislar totalmente las entradas y salidas del compresor, porque sin patchearlo, estas llevando los OUTS (sends) a los INS (return) del mismo y me imagino que si lo enciendes puede dañarse (salvo que dejes algun cable ya pinchado en los Bs del compresor que si esta en "seminormalizado", al pinchar abres el circuito y evitas la realimentacion)

supongo que esto te servira y te dara ideas

http://midimagic.sgc-hosting.com/patchbay.htm

http://midimagic.sgc-hosting.com/mixbay.htm
Subir
1
#3 por SergioGonzalez el 22/10/2015
Depende un poco de si quieres hacer un envio al compresor hardware desde el DAW o si haces el tracking comprimiendo directamente

Personalmente si tienes la opción de hacer que los conectores del patch donde vaya el compresor sean isolated mucho mejor (o por lo menos así lo tengo yo en el estudio con mi chiswick reach :desdentado: )

Sode Surrealismo escribió:
Bien con esto explicado, añadir que todavía no me he atrevido a probar nada ni a encender el equipo por si acaso hay algo en lo que haya "metido la pata" y rectificarlo, en fin, vosotros diréis…


Ahi me has matado! no tengas miedo de probar cosas hombre, probando se aprende, lo unico que te puede pasar es que oigas ruido / que no suene nada / que suene todo perfecto.

Sin miedos hombre!! :birras: :birras: :birras:

Rose Avalon - The Dawn of Symphonic Metal

http://www.Facebook.com/RoseAvalonMusic

Subir
1
#4 por marcianus el 22/10/2015
SergioGonzalez escribió:
Personalmente si tienes la opción de hacer que los conectores del patch donde vaya el compresor sean isolated mucho mejor (o por lo menos así lo tengo yo en el estudio con mi chiswick reach :desdentado: )


"Isolated" = "open" (por si la terminologia confunde).

En unidades FX enviar OUTS a INS de la misma no es muy "recomendable" :mrgreen:

Por lo demas, todo OK. Y que se acuerde de apuntarse que hay conectado en cada sitio porque "son cosas que se olvidan".
Subir
1
#5 por Sode Surrealismo el 22/10/2015

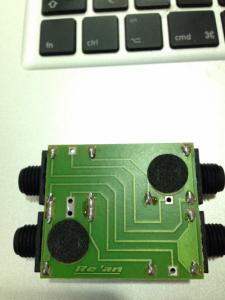

Vale chicos, gracias por vuestras respuestas, me parece bien lo de el compresor ponerlo en modo open, pero me gustaría saber como debo hacer esto, os adjunto una foto de una de las tarjetas del patchbay...
Archivos adjuntos:
BBCode:
Subir
#6 por marcianus el 22/10/2015
#5

Pues viendo la tarjeta y a falta de identificar los colores de los conectores (deberia ir alguno con otro color o marca identificativa), lo normal seria poniendola alreves (los conectores frontales, pasarlos "atras"). Con esta imagen se puede entender:

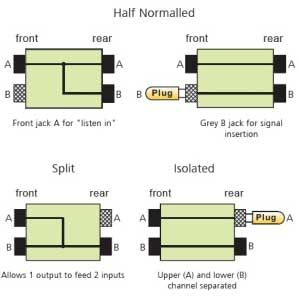

En este patchbay las 24 tarjetas estan en modo seminormalizado (indicado por el color blanco de los conectores frontales B). Para pasarlas a modo aislado, basta con ponerlas alreves, de manera que el conector B blanco pasa a estar en posicion A trasera. Y ya esta.

A ver si asi:


La posicion de conector rayado de la tarjeta en el patchbay indicara el modo de trabajo
Subir
1
#7 por Sode Surrealismo el 22/10/2015
#6

Fantásticooo!! Muchas gracias pues, voy a probar a ver :)
Subir
#8 por Sode Surrealismo el 22/10/2015
Genial! Parece que todo funciona perfecto! Muchisimas gracias por vuestra ayuda de verdad!
