Yamaha SY-77, SY-99 & TG-77 Usuarios

#961 por Obie el 27/10/2014
Soundprogramer escribió:
#959


Por supuesto, ya os contaré.Muchas gracias.

Lo he conseguido hace poco después de querer tener uno desde que salió. No soy un experto en AFM (ni siquiera en FM a pesar de tener un DX-5 y haberme iniciado con un V-50 en 1990), pero siempre me han gustado mucho las posibilidades de estos sintes, y tienen unos timbres tan característicos que vale la pena dedicarles tiempo. Como bien dices, "Synthesizers are not preset machines".
Un saludo.
Subir
#962 por djatari el 27/10/2014
Lo que puede ser ese circuito IC220, es la matriz de direccionamiento o algo asi, con lo cual efectivamente tendria que estar conectada. Tendria que ver exactamente que hace ese circuito, pero seguro que en los esquemas se puede averiguar.

¿me mandas la referencia del circuito y trato de averiguar que es y que hace ese circuito?

DJATARI

"Parece obvio que en un corto periodo de tiempo los japoneses habran desarrollado la tecnologia y bajado el precio de tal forma que podras realizar todo el proceso en casa." The Timelords - The manual, how to have a number one the easy way.

Subir
#963 por pablofcid el 27/10/2014
Obie escribió:
también pienso ponerle una pantalla nueva y el emulador de disquetera


Como habrás visto unos posts más atrás yo acabo de hacer una puesta a punto de mi TG77 (mira #938 y #943 ). Además de lo que dices, no olvides aprovechar para cambiar la pila y los pulsadores bajo todos y cada uno de los botones (salvo que te conste que ya lo han hecho hace poco). Los pulsadores cuestan centimitos y merece la pena (especialmente los más recurrentes como enter, +1, -1, etc. sufren mucho y se agotan de tanto manoseo pasados unos cuantos lustros).
En mi TG sólo unos pocos botones fallaban ocasionalmente, pero ya puestos mejor cambiar todos, que es lo que he hecho. Se desueldan fácilmente (calentando las dos patas de un lado primero y tirando, luego las otras dos). Lo más engorroso es montar y desmontar tanta tornillería y tanta placa para llegar hasta ellos, así que aprovecha ya que estás metido en harinas.

Pablo Fdez-Cid

http://www.cicloquintas.es (formación en síntesis y tecnologías para la música)
http://www.hispasonic.com/pablofcid/articulos (artículos sobre música y tecnología)

Subir
#964 por Obie el 27/10/2014
#962

No he desmontado el SY todavía, pero basandome en fotos de la placa DM2, el IC-220 tiene esta referencia:

XH031B0
62304BPH35
9L1

Esto es lo que he encontrado en el foro de EX-5 tech:

"Using the SY99 schematic for references it would appear these chips do these jobs ( I'm kinda guessing here! )

XH024B0 thru to XH031B0 are waveform ROMS for AWM section
YM7119 reads data from the ROMS (sends to effects / DAC? )
YM7102 (FM PAN)
YM7103 (FM EGM2)
YM7107 (FM OPS )"

Por lo que parece que es una de las ROMS donde van las muestras.

Gracias Pablofcid, es un buen consejo. Le echaré un vistazo en cuanto pueda.

Por cierto hoy me ha llegado el emulador, a lo mejor me animo y se lo pongo esta tarde, que apenas hay que desmontar nada :mrgreen:
Subir
#965 por Obie el 27/10/2014
Esto lo he traducido del ruso (con traductor automático):

1. XH552D0 - almacena las direcciones de las muestras, los nombres y las opciones de reproducción, 2. XH024B0, XH026B0, XH028B0, XH030B0 - bits significativos PCM, XH025B0, XH027B0 , Xh029B0, Xh031B0 - superior 8 bits PCM

Y esto lo he encontrado en una página japonesa:

YAMAHA YM7119 M3 (AWM音源 + デジタルフィルター) 2個
YAMAHA XH024B0 ~ XH031B0 (WAVE ROM) 4Mbit x 8個
YAMAHA YM7103 EGM2 (FM エンペロープジェネレータ) 2個
YAMAHA YM7107 OPS2 (FM オペレーター) 2個
YAMAHA YM7102 PAN (パンニングプロセッサー) 2個
YAMAHA YM3415B LEF (エフェクトプロセッサー) 2個
SHARP LH2464 4x64kbit DRAM 2個 LEF用
YAMAHA YM3413 LDSP (DSP) 2個
HITACHI HM65256 32kbyte PSRAM 2個 LDSP 用
Subir
#966 por Obie el 27/10/2014
¡Emulador instalado y funcionando!

Gracias Chermitos por tu tabla para hacer la conversión de 26 a 34 pines. ¡Así da gusto!
Archivos adjuntos:
BBCode:
Subir
1
#967 por Chermitos el 27/10/2014
ole. olé y oleeeee!!!!

acaban de poner a la venta un kit de expansión de musitronics en eBay


estoy fatal de tiempo , pero creo que tengo info sobre la instalación de la expansión

en tiempos, contacte con alguien de allí
buscare ....
Subir
#968 por Obie el 29/10/2014
#967

¡Genial!

Cuando puedas, que no hay prisa.
Subir
#969 por ikkealra el 07/11/2014
Hola me podéis decir como hago un reset de fabrica para el sy 77?
muchas gracias
Subir
mod
#970 por Soundprogramer el 08/11/2014
#969 http://www.hispasonic.com/foros/yamaha-sy-77-sy-99-tg-77-usuarios/282655/pagina2

Usando google tardas menos, aunque estaba en la 2 segunda página del hilo.
Repásalo cuando puedas porque se ha hablado de casi todo ya.
¡Saludos!

Synthesizers are not preset machines!! ºLª

Subir
#972 por ikkealra el 08/11/2014
gracias
Subir
#973 por elpezs el 17/12/2014
Tenía muchas de decir esto: Me apunto al hilo..

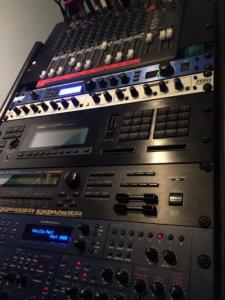

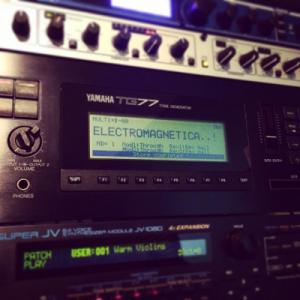

Hoy me ha llegado mi Tg-77, en muy bien estado, mas teniendo en cuenta el tiempo que tiene. Se ve que está construido para durar..

La primera impresión con los patches de fábrica ha sido la que es, no enseñan nada.. ,ahora, cuando me he puesto a enredar ( estando muy verde en fm ) me he dado cuenta de lo infinita que es esta "filosofía" de síntesis, me lo voy a pasar como un gato con una bolsa.. Ademas ese pantallón ayuda y mucho, con muchos atajos en en el teclado... en fin, estoy muy contento con esta compra, creo que engloba el sonido del an1x que nunca debí vender, el del dx que siempre quise tener y por supuesto a los SY obviamente..

Sonido potente y limpio, si quieres sucio, sucio.. en dos horas que he estado con el he sacado unas marcianadas con los lfo y tocando los algoritmos... de narices.

saludos!
Archivos adjuntos:
BBCode:
BBCode:

Concepto electromagnética:
http://electromagneticaradio.tumblr.com/

https://davidelpezs.bandcamp.com/

Subir
#974 por pablofcid el 17/12/2014
Bienvenido elpezs!

Pablo Fdez-Cid

http://www.cicloquintas.es (formación en síntesis y tecnologías para la música)
http://www.hispasonic.com/pablofcid/articulos (artículos sobre música y tecnología)

Subir
1
mod
#975 por Soundprogramer el 18/12/2014
#973 ¡Bienvenido! Ahora ya no hay vuelta atrás, este sinte es FM en estado sólido.
Se pueden hacer brutalidades de todo tipo con el y efectívamente los preajustados están ahí porque
tenían que estar pero no enseñan ni las pezuñas del sistema AFM. Es un sinte para quedártelo por
años y años hasta que deje de operar o se fundan sus neuronas.. :desdentado:

La reminiscencia del AN1 no la tiene porque va de otro rollete pero se pueden sacar sonidos analógicos
a gogó. Einstein is a gogo..

¡Saludos!
Para muestra un botón:
Archivos adjuntos:

Synthesizers are not preset machines!! ºLª

Subir
1
