Behringer CT200 comprueba 8 tipos de cable audio y datos

A quien no le haya pasado seguramente le faltan horas de rodaje, porque los problemas en el cableado antes o después a todos nos dan más de un disgusto y son un enemigo habitual. Tanto más frecuente cuantos más cables haya y cuantas más veces los conectes, desconectes y traslades. Cosas bien habituales en las actividades de estudio y de directo.

CT200
behringer.com

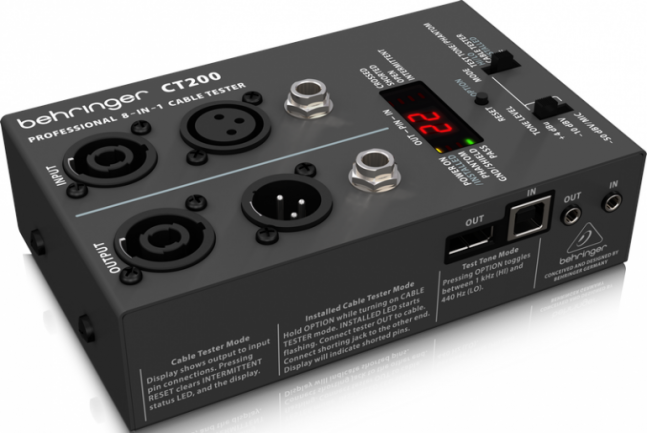

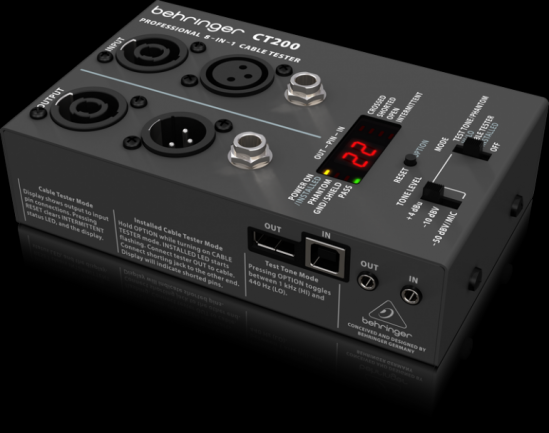

Un verificador del estado de los cables acaba por ser en esos ámbitos un valioso aliado. Behringer CT200, al precio de aprox. 40€ es una nueva versión sustituta del anterior CT100, y que cuenta ahora con opciones para comprobar tanto cables audio como datos. Varias de las pruebas podrían relizarse también mediante un vulgar polímetro, pero no con la facilidad e inmediatez de un equipo dedicado como este.

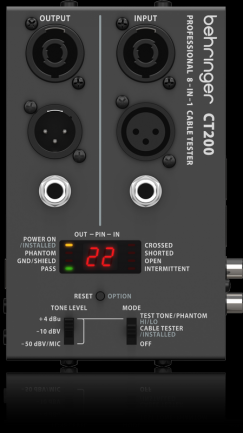

Concretamente en cuanto a audio dispone de conexiones:

  •   XLR
  •   Speakon
  •   Jack/TRS tanto mono como stereo en tamaños de 1/4 y 1/8 de pulgada (3.5 y 6.3 mm)
  •   RCA

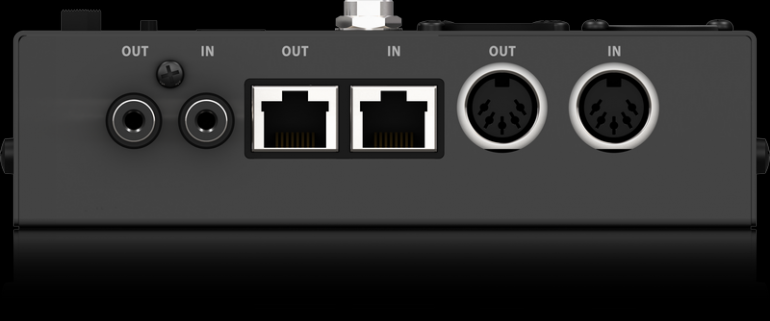

Y en cuanto a datos:

  •   RJ45 (el clásico de Ethernet)
  •   MIDI
  •   USB

Las pruebas que realiza son sencillas:

  • Continuidad (contacto entre los puntos correspondientes de cada extremo de un cable) tanto permanente como con fallos intermitentes
  • Uso de la línea de masa/apantallamiento
  • Posible inversión del cableado
  • Presencia de alimentación Phantom

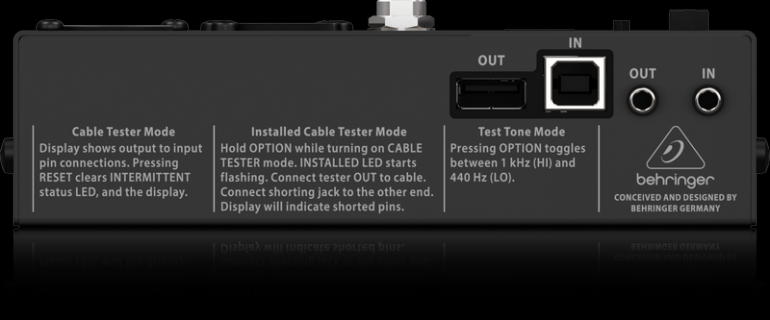

Puede generar por las salidas audio tonos de prueba de 1kHz o 400Hz en niveles +4dBu, -10dBV o -50dBV, útiles para comprobación de niveles y perdidas en instalaciones audio ya existentes.

Quedan fuera por supuesto análisis más severos que no son parte del quehacer diario, salvo que seamos fabricantes o instaladores de los cables mismos y nos pueda interesar alguna indicación de tipo impedancia, distancia al fallo, respuesta en frecuencia, etc. que sólo son posibles con instrumentación mucho más costosa.

El funcionamiento requiere 2 pilas comunes de 1,5V.

Más información | CT200

Pablo Fernández-Cid
EL AUTOR

Pablo no puede callar cuando se habla de tecnologías audio/música. Doctor en teleco. Ha creado diversos dispositivos hard y soft y realizado programaciones para músicos y audiovisuales. Toca ocasionalmente en grupo por Madrid (teclados, claro).

¿Te gustó este artículo?
9
Comentarios
  • 1
  • 2
  • MOD
    #1 por Soyuz el 11/08/2016
    I like it! Alguien conoce más cable testers similares en este rango de precios? Porque una revisioncita antes de salir de streaming te ahorra más de un disgusto.
    1
  • #2 por BlahBlah el 11/08/2016
    Take my money and shut up!
  • #3 por DonEduardo el 11/08/2016
    #1 thomann tiene uno de se linea Millenium
  • #4 por powerstudios el 11/08/2016
    Por este precio no se puede pedir mas,..esta muy bien, la verdad.
    1
  • #5 por critical el 11/08/2016
    Me parece una maravilla por 40€ y es muy útil tener uno (en algunos casos, indispensable).
  • avatar
    #6 por --34397-- el 11/08/2016
    yo tengo el de la marca de MusicStore y la verdad que va perfecto.
  • #7 por StudioThos el 11/08/2016
    Interesante, tambien lo seria mas si los que hablais de opciones pusierais los enlaces ;)
    2
  • MOD
    #8 por Teo Tormo el 11/08/2016
    Otro clásico instantáneo de Behringer.
    4
  • #9 por el 11/08/2016
    No se lo que cuesta, pero el Palmer tiene una pintaza...
  • #10 por Biofix el 12/08/2016
    Yo tengo este y va genial y por la mitad de precio. Pero hay unos cuantos similares de diferentes marcas en este rango de precios
  • #11 por Biofix el 12/08/2016
    Luego está este de la misma marca (es una marca blanca de thomann, creo) más pequeño y barato aunque con menos conexiones, lógicamente.
    O bien el modelo anterior de Behringuer que tiene muy pocas conexiones.

    Por arriba teneis este de la marca Palmer, un pelín más caro que el behringuer (55€) pero con alguna conexión más.

    Pero como digo, yo estoy muy contento con el Millenium MCT-20, tiene multitud de conexiones distintas (aunque no USB como el behringuer) y tiene una construcción muy robusta (es metálico). Funciona con una pila de 9v.
    1
  • #12 por Biofix el 12/08/2016
    Supongo que habrá muchos modelos más de este estilo en el mercado.

    Por otro lado existen algunos probadores de cable de este tipo, que son para situaciones específicas, por ejemplo para comprobar cables ya instalados (o que no puedes mover) donde los extremos están alejados uno del otro y no puedes acercarlos para usar algún tester de los anteriores (aunque no sé muy bien como funcionan).
  • #13 por el 12/08/2016
    #10
    #11
    #12

    Como haces esos enlaces web a palabras concretas?... pensé que solo podían hacerlo lós editores...
  • #14 por BlahBlah el 12/08/2016
    Pero a ver... ese Millenium que ponéis no tiene testeador de cable Ethernet. Eso es una diferencia cualitativa importantísima.

    Los testeadores que se usan para montar redes sólo testean RJ45 y RJ11 y ya cuestan lo mismo o más que este Behringer. Entiendo que Behringer ha incluido el testeo RJ45 porque es la espina dorsal de toda su gama de mesas digitales X32, X18, etc. y de todos los accesorios relacionados.

    Este chisme, por ese precio, es un instant winner.
    2
  • #15 por critical el 12/08/2016
    #13 Sin los espacios escribes esto: [ url = http://www.hispasonic.com ] texto [ /url ]

    Ir a Hispasonic
    1
  • #16 por Australia el 12/08/2016
    El de Musicstore
    ¡Funciona lo del texto como enlace! ¡Gracias, critical!
  • #17 por villegas el 12/08/2016
    Yo tengo el Millenium MCT-20, el mismo que #10
    Funciona perfectamente.
    Algo que me gusta es que en vez de solo tener un DIN-5 (donde probaríamos un cable MIDI), tiene un DIN-8 en el que puedes probar conexiones de tres, cinco, siete y ocho pines que no son muy habituales, pero con algunas me he encontrado.
    También mola que le puedes poner dos puntas de prueba y comprobar continuidad.

    Es muy robusto, pero pesa un quintal y en el mío el compartimento de la pila lo tuve que sujetar con cinta americana porque se medio salía y la pila no hacía contacto.

    Y eso sí, nada de conectores usb.
  • #18 por villegas el 12/08/2016
    Por cierto, este de Behringer hubiera estado bien que llevase también USB mini y micro.
  • #19 por juglans el 12/08/2016
    ¿No hay ninguno en esre tango de precios que testee bantam?
  • #20 por Mister Carrington el 12/08/2016
    #19 Te veo con el polímetro ;-)
  • #21 por critical el 12/08/2016
    #11 El Palmer me parece una pasada...
  • #22 por Joni Howl el 12/08/2016
    Nadie conoce los productos de Dave Rat (Red Hot Chili Peppers, etc...)?
    En su página podéis encontrar un testeador muy fiable y que pese a su sencillez, según si se encienden los LEDs y de que manera/color lo hagan te indican diferentes posibilidades de fallos... Eso sí, hay uno solo para XLR, otro solo para Speakon y otro solo para Jack (TS/TRS 1/4") ...y cada uno al precio de éste del señor Uri Behringer...pero claro, no tienes que enchufar los dos extremos del cable para medir (algo muy útil cuando el cable que falla, ya está tirado...) y también tiene un fallo (que supongo que le pasará también al nuevo modelo de Behringer) que si quieres comprobar los pares de una manguera analógica, y ésta es de las que llevan un transformador interno, no te funcionarán cosas como el medir continuidad, etc... (Pero bueno, con estas mangueras, que poco a poco van desapareciendo para nuestra comodidad...tampoco funcionaban algunos modelos de intercom y tenías que pedirle al de luces que si tenían un canal libre en su manguera de DMX...
  • #23 por pablofcid el 12/08/2016
    Lo de Rat o el que comentó #12 están muy bien para medir cables ya tendidos y largos, en los que es imposible traer ambos extremos para conectarlos a un tester como el de la noticia. Usan un emisor de señal en un extremo y un receptor en el otro para realizar la prueba.

    Con CT200 hay también un modo especial de medición (que no comenté en la noticia) pensado para cables ya tirados y de recorrido largo, que permite medir continuidad uniendo sólo un extremo y encargándote tú de hacer un corto entre los dos hilos correspondientes en el otro extremo (fácil si te preparas un conector con ese empalme ya realizado).


    Respecto a lo de probar la manguera acoplada por transformador con el CT200 puede valer el test del tono, comprobando que sale por el otro extremo.
    1
  • #24 por TEExpress el 12/08/2016
    Creo que ya es hora de pasar del polímetro
  • #25 por BlahBlah el 12/08/2016
    #21

    Yo es que siempre fui más de Emerson.
