Flection de ElephantCandy, el poder del waveshaping

El de las distorsiones es siempre un mundo lleno de casos de 'magia' peculiar. El waveshaping pretende aportar algo de control en ese agitado océano y Flection (una nueva app para iPad, 10€) aporta un acercamiento sencillo pero suficientemente variado a esta técnica que facilita conseguir distorsiones ampliamente personalizadas.

Flection ofrece 30 diseños de curvas de waveshaping diferentes que actúan como distorsión instantánea modificando de forma importante la señal entrante. Las 30 curvas admiten cierto grado de personalización. Muchas de ellas son bien agresivas, por lo que serán más eficaces con señales monofónicas, o en todo caso de escasa complejidad, en las que puedan servir para lograr imponer un carácter importante pero sin caer en el ruidismo. Quizás, puestos a criticar y juzgando sin haber visto en detalle la app (sólo en imágenes / vídeo promocional), parece demasiado centrada en distorsiones simétricas y no llego a observar la presencia de controles que faciliten la asimetría o el desplazamiento de la entrada (que permitiría un resultado de distorsión menos simétrica y por ello más tendente al equilibrio entre armónicos pares e impares).

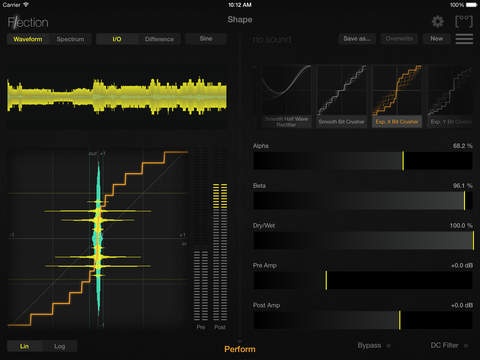

No faltan curvas tradicionales de saturación, con diferentes grados de codo. Mayor recorrido para la novedad llega de las manos de otras curvas más complejas, con varios picos y valles (generan distorsiones 'resonantes' concentradas sobre armónicos altos), cambios de signo de la pendiente (que implican invertir el recorrido de la señal), etc. También hay curvas 'escalonadas' que podemos asociar a la sonoridad de la reducción del nº de bits, y otras que concentran la distorsión sobre los niveles pequeños de la señal (distorsiones al cruce por cero) en un comportamiento que es el contrario al que concebimos en las habituales saturaciones y 'overdrives' de todo tipo, pero que generalmente es más veloz en conseguir un aplanamiento grande del espectro final.

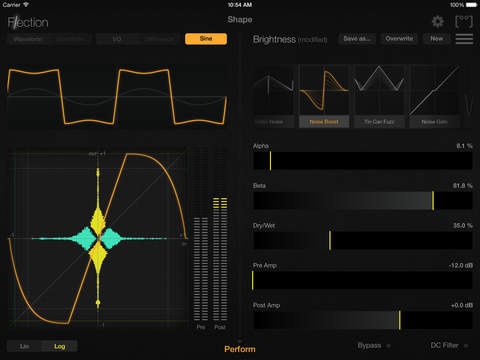

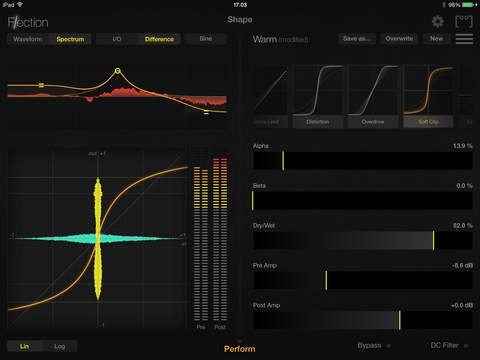

Junto a la presentación de la curva se puede ver (como fondo en horizontal y en vertical) el histograma de la entrada y la salida, lo que ayuda a apreciar la necesidad o no de realizar retoques para ajustar mejor la distorsión en relación con los niveles que la señal presenta. Pero no reemplazan al uso de los oídos, desde luego. Puede mostrar también representaciones espectrales, sobre las que se puede definir la actuación de una EQ de 3 bandas siempre bienvenida para concentrar la acción de la distorsión en la parte en la que pueda resultar más atractiva para nuestro objetivo.

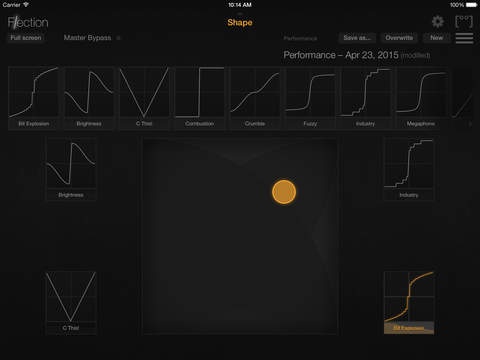

Muy interesante la posibilidad que ofrece de simultanear el uso de 4 curvas diferentes, con un control táctil tipo XY para poder fundir de una hacia otra y reclamar así al gusto sus distintos colores sobre una frase musical cualquiera.

El vídeo oficial, aunque muy corto, ayuda a situar bastante bien las posibilidades de Flection, bien amplias para el precio que tiene. Lo que no termina de apreciarse es qué tal se comporta frente al aliasing, que es siempre algo más que un riesgo cuando hablamos de distorsiones realizadas digitalmente.

Más info | Web de ElephantCandy

Pablo Fernández-Cid
EL AUTOR

Pablo no puede callar cuando se habla de tecnologías audio/música. Doctor en teleco. Ha creado diversos dispositivos hard y soft y realizado programaciones para músicos y audiovisuales. Toca ocasionalmente en grupo por Madrid (teclados, claro).

¿Te gustó este artículo?
3
Comentarios
  • #1 por Mister Carrington el 14/05/2015
    ¡Oh!
  • #2 por BFMBoyFromMars el 14/05/2015
    A ver si se anima alguna vez Xfer al mundo de las app
  • #3 por Señorito el 14/05/2015
    Con lo que me gusta este tipo de herramientas creativas :D
  • #4 por Napalm Candy el 15/05/2015
    Pues... Desde luego es algo subjetivo, porque para mi la demo es muuuuy suave yo hubiese metido 10 veces más de distorsión

    No hay versión MAC? Nunca está demás otro plugin de distorsión diferente
  • #5 por BlahBlah el 16/05/2015
    Esto sí que es "salirse por la arcotangente" ;-)

    Me alegra que alguien haya sacado este producto. Yo hice algo parecido que era como complemento a un sinte FM que programé hace eones.

    Pero nunca fui capaz de dotarlo de una GUI decente... aquí lo han hecho y con creces!!! Bravo por ellos!!!
  • #6 por el 06/07/2015
    Hola Pablo...

    Tienes reseñado algo de Wave-Shaping en alguno de los tutoriales?... Para sacarle un poco de polvo al Zeta2+.


    Gracias!
  • #7 por pablofcid el 06/07/2015
    #6
    No todavía algo específico, pero sí escribí a propósito del wavechaping con polinomios de Chebychev como forma de poder controlar qué armónicos deseamos añadir aquí:

    http://www.hispasonic.com/tutoriales/distorsion-mundo-real-entrenamiento-auditivo/39521

    Y si te animas, igual si buscas por Internet te gusta mi artículo del año 1999 en el congreso DAFX llamado 'MWD: Multiband Waveshaping Distortion' y la posterior publicación como capítulo de un libro llamado DAFX.

    Edito: lo tienes aquí
    http://www.iet.ntnu.no/groups/akustikk/meetings/DAFx99/fernandez-cid.pdf
    1
  • #8 por el 06/07/2015
    #7

    Parece que los fantasmas del pasado me estan gustando jejeje
  • #9 por pablofcid el 06/07/2015
    #8
    Las ideas de ese artículo las tienes también en algún producto comercial como el iZotope Trash2-e

    Sobre WS aplicado a síntesis puedes mirar aquí
    http://www.search-document.com/pdf/1/waveshaping-synthesis.html
    1
  • #10 por el 06/07/2015
    [1] Arfib, D. "Digital Synthesis of Complex Spectra by means of
    Multiplication on Non-linear Distorted Sine Waves"
    ICMC’78 Proceedings.

    [2] Le Brun, M. "Digital Waveshaping Synthesis" JAES, Vol.
    27, nº 4. 1978

    [3] Fernández-Cid, P., Casajús-Quirós, F.J. "Enhanced Quality
    and Variety for Chorus and Flange Units" DAFX’98
    . ;)

    [4] Fernández-Cid, P., Casajús-Quirós, F.J. "Multi-Pitch
    Estimation for Polyphonic Musical Signals" ICASSP’98
    . ;)

    [5] Roads,C. "A Tutorial on Non-Linear Distortion or
    Waveshaping Synthesis" Computer Music Journal, Vol. 3, nº
    2. 1979 (Computer Music Journal 1979??? :shock: - Ahora si que me quede "flipao")


    Vaya tesoro!!! :susto: Se pueden conseguir los articulos :tambor: Eso si, impresos salen un pico bueno...

    http://www.mitpressjournals.org/cmj
    http://www.computermusicjournal.org/
    http://www.jstor.org/journals/01489267.html
  • #11 por pablofcid el 06/07/2015
    El de Arfib es un clásico. De hecho mi idea del MWD vino tras conocerle personalmente en dafx98, el primer congreso dafx del que él fué alma mater. En plan homenaje, pensé en hacer algo partiendo de alguna de sus ideas para la siguiente edición y como yo andaba metido en el tema de efectos multibanda salió la idea del MWD, que, la verdad, era muy atractivo en sus resultados.
