Sonido en vivo

Mackie MDB, una nueva gama con 4 cajas de inyección DI

01/02/2018 por Pablo Fernández-Cid

MDB-1P, MDB-2P, MDB-1A, MDB-USB son los 4 modelos que presenta una nueva línea de producto dentro de Mackie.

Las MDB (Mackie Direct Box) son cajas de inyección directa con salidas balanceadas y los modelos abarcan todo tipo de fuentes mono, estéreo y hasta USB. En todas ellas la construcción es sólida, haciéndolas candidatas no sólo al estudio sino como compañeras en la mala vida de los escenarios. A excepción de la MDB-1A, en todas las demás aparecen transformadores como elemento para el paso de la señal entre los dos entornos representados por las entradas y las salidas (sí, incluso la versión USB cuenta con transformador).

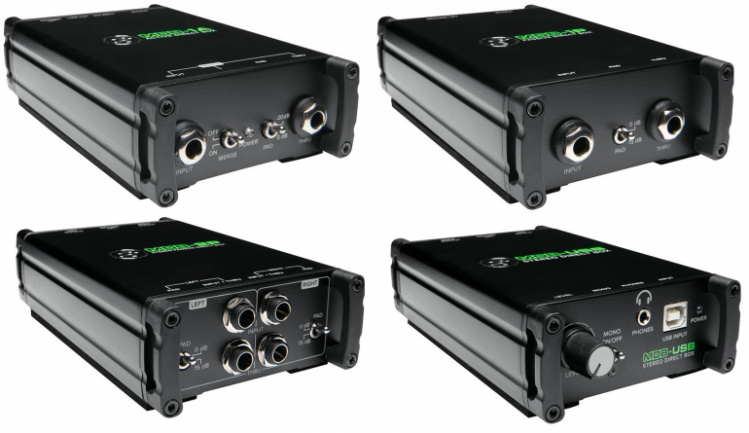

La familia MDB al completo
mackie.com

Mackie MDB-1P (aprox. 60€), es una DI pasiva pensada para instrumentos como guitarras y bajos y cuenta con entrada jack 6,3mm siendo la salida en el formato típico XLR balanceado que presentan las cajas de inyección para poder atacar cableado y mangueras audio. Un atenuador de 15dB permite la conexión de fuentes de mayor nivel. Cuenta con un 'thru-output' que replica la señal de entrada para poder derivarla localmente a un segundo destino (p.ej. monitores de escenario) y no falta un conmutador para activar la masa flotante que evite lazos de corriente que ionduzcan zumbidos y ruidos. Se promete por el fabricante un nivel mínimo de distorsión y ruido.

Mackie MDB-2P (aprox. 80€), de nuevo con la P de pasiva, ofrece una versión estéreo de la anterior. Entrada en pareja de jack 6,3mm y útil para conectar teclados y otras fuentes audio. Dos salidas en XLR balanceadas, conmutador 'ground-lift', salidas 'thru' y el conmutador que atenúa 15dB la señal listo para acomodar el mayor nivel esperable en estas fuentes estéreo. De nuevo es una caja pasiva y centrada en facilitar la transmisión sin añadir coloración ni ruido. El esquema es idéntico al anterior con la salvedad de que está duplicado para ofrecer los dos canales.

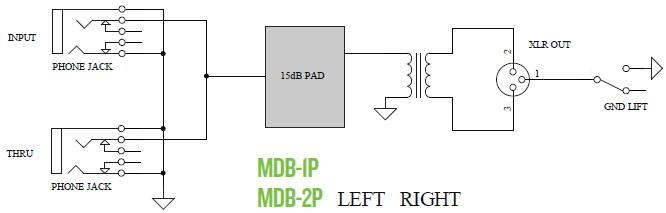

Esquema de las MDB pasivas (duplicado en la 2P)
mackie.com

Mackie MDB-1A (aprox. 80€), es la versión activa alimentada vía fantom a 48V y pensada para una única señal transmitida (mono). Con entrada en jack de 6,3mm y salida XLR balanceadas con 'ground-lift' y con conector 'thru' en paralelo. El conector 'thru' permite su uso como segunda entrada 'merge', de forma que se disponga de una entrada estéreo a través de los dos jack que, reducida a mono, será enviada en formato balanceado por la salida. El atenuador es de 20dB en este caso, para compensar el mayor nivel tras la suma de los dos canales, hay conmutador para inversión de la señal y otro para activar un filtro 'low-cut'.

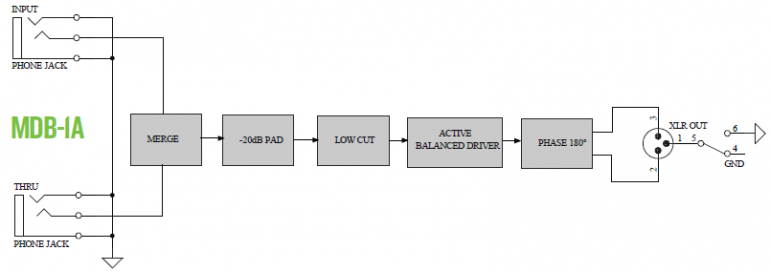

Esquema de la MDB-1A, activa
mackie.com

Mackie MDB-USB (aprox. 150€), ofrece una caja activa con conector USB que se presenta ante nuestro ordenador/iPad/tablet como un interfaz audio USB-Audio class compliant (sin drivers) y con conversión en 24bit/96kHz. La señal USB-Audio se entrega en formato analógico a través de dos salidas balanceadas con conectores XLR dotadas de 'ground-lift', hay control de nivel mediante potenciómetro, salida de auriculares, y conmutador a mono.

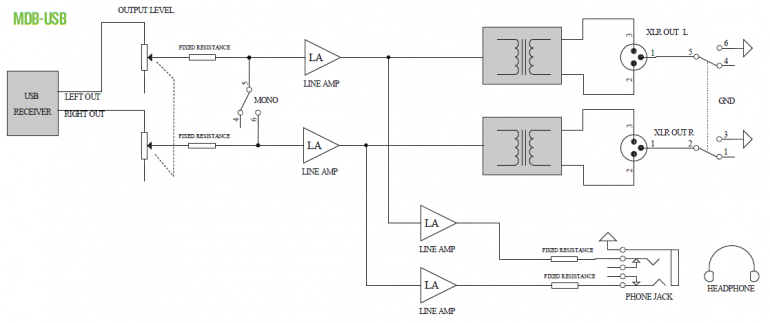

Esquema de MDB-USB con sus dos transformadores
mackie.com

Más información | mackie.com

MDB-1P
MDB-2P
MDB-1A
MDB-USB
