Mackie MDB, una nueva gama con 4 cajas de inyección DI

MDB-1P, MDB-2P, MDB-1A, MDB-USB son los 4 modelos que presenta una nueva línea de producto dentro de Mackie.

Las MDB (Mackie Direct Box) son cajas de inyección directa con salidas balanceadas y los modelos abarcan todo tipo de fuentes mono, estéreo y hasta USB. En todas ellas la construcción es sólida, haciéndolas candidatas no sólo al estudio sino como compañeras en la mala vida de los escenarios. A excepción de la MDB-1A, en todas las demás aparecen transformadores como elemento para el paso de la señal entre los dos entornos representados por las entradas y las salidas (sí, incluso la versión USB cuenta con transformador).

Mackie MDB DI cajas inyección
La familia MDB al completo
mackie.com

Mackie MDB-1P (aprox. 60€), es una DI pasiva pensada para instrumentos como guitarras y bajos y cuenta con entrada jack 6,3mm siendo la salida en el formato típico XLR balanceado que presentan las cajas de inyección para poder atacar cableado y mangueras audio. Un atenuador de 15dB permite la conexión de fuentes de mayor nivel. Cuenta con un 'thru-output' que replica la señal de entrada para poder derivarla localmente a un segundo destino (p.ej. monitores de escenario) y no falta un conmutador para activar la masa flotante que evite lazos de corriente que ionduzcan zumbidos y ruidos. Se promete por el fabricante un nivel mínimo de distorsión y ruido.

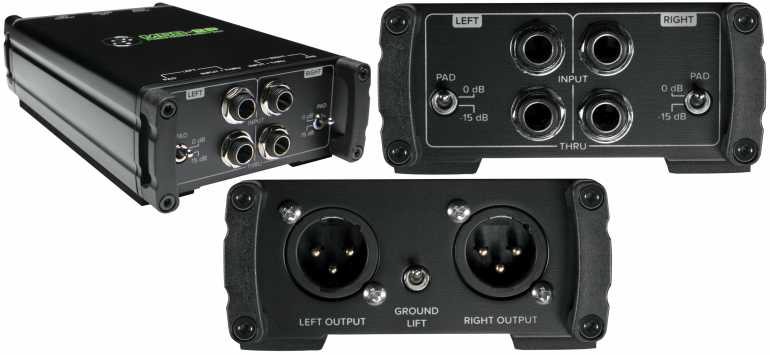

Mackie MDB-2P (aprox. 80€), de nuevo con la P de pasiva, ofrece una versión estéreo de la anterior. Entrada en pareja de jack 6,3mm y útil para conectar teclados y otras fuentes audio. Dos salidas en XLR balanceadas, conmutador 'ground-lift', salidas 'thru' y el conmutador que atenúa 15dB la señal listo para acomodar el mayor nivel esperable en estas fuentes estéreo. De nuevo es una caja pasiva y centrada en facilitar la transmisión sin añadir coloración ni ruido. El esquema es idéntico al anterior con la salvedad de que está duplicado para ofrecer los dos canales.

MDB DI caja inyección
Esquema de las MDB pasivas (duplicado en la 2P)
mackie.com

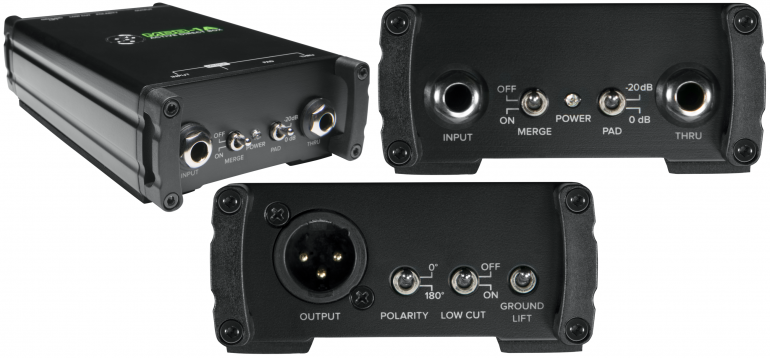

Mackie MDB-1A (aprox. 80€), es la versión activa alimentada vía fantom a 48V y pensada para una única señal transmitida (mono). Con entrada en jack de 6,3mm y salida XLR balanceadas con 'ground-lift' y con conector 'thru' en paralelo. El conector 'thru' permite su uso como segunda entrada 'merge', de forma que se disponga de una entrada estéreo a través de los dos jack que, reducida a mono, será enviada en formato balanceado por la salida. El atenuador es de 20dB en este caso, para compensar el mayor nivel tras la suma de los dos canales, hay conmutador para inversión de la señal y otro para activar un filtro 'low-cut'.

Mackie MDB DI cajas inyección
Esquema de la MDB-1A, activa
mackie.com

Mackie MDB-USB (aprox. 150€), ofrece una caja activa con conector USB que se presenta ante nuestro ordenador/iPad/tablet como un interfaz audio USB-Audio class compliant (sin drivers) y con conversión en 24bit/96kHz. La señal USB-Audio se entrega en formato analógico a través de dos salidas balanceadas con conectores XLR dotadas de 'ground-lift', hay control de nivel mediante potenciómetro, salida de auriculares, y conmutador a mono.

Mackie MDB DI cajas inyección
Esquema de MDB-USB con sus dos transformadores
mackie.com

Más información | mackie.com

Pablo Fernández-Cid
EL AUTOR

Pablo no puede callar cuando se habla de tecnologías audio/música. Doctor en teleco. Ha creado diversos dispositivos hard y soft y realizado programaciones para músicos y audiovisuales. Toca ocasionalmente en grupo por Madrid (teclados, claro).

¿Te gustó este artículo?
9
Comentarios
  • Belbo
    #1 por Belbo hace 3 semanas
    la caja con USB es una solución interesante para los directos,
    pegas.. el precio se asemeja practicamente a una interface audio USB con mas canales y conexiones.
    Como se alimenta?
  • pablofcid
    #2 por pablofcid hace 3 semanas
    #1
    No he mirado cómo se alimenta, debe estar en el manual (que está en la web de Mackie). Pero apuesto a que por USB, porque hacerlo vía phantom desde XLR acabaría con el aislamiento eléctrico que proporcionan los transformadores.
    El sentido que tiene es el que corresponde a una DI con trafo y ground lift, etc. Conseguir unas mejores condiciones para la transmisión por líneas analógicas y evitar la conexión eléctrica y los ruidos por masa.
    Si la idea te atrae, puedes mirar otros productos parecidos, por ejemplo en el catálogo de Radial Engineering hay.
    Otra opción es un interfaz normal ya sus salidas usar una DI normal (como la estéreo de esta misma familia). Eso es más flexible y casi lo prefiero porque así puedes usar el interfaz y la DI cada uno por su cuenta según lo que necesites. Pero para quien tenga claro que hace muchos directos y quiera reducir cables y equipos una DI con USB y el interfaz D/A dentro es una buena idea.
  • lutoslawski
    #3 por lutoslawski hace 3 semanas
    la DI-USB se alimenta por usb, si.

    Yo tengo la Radial Engineering USB-Pro ( por cierto , en venta porque ya no uso el portatil) y es conectar y sacar la señal del portatil directa a la PA por XLR balanceados.
    Para la gente que usa unicamente el portatil en directo es una solucion genial.

    La ventaja que le veo sobre una tarjeta tradicional es que estan construidas como tanques y dan una sensacion de seguridad total en el escenario.
