Conectar amplificador de audio a tocadiscos

#1 por Jorge el 01/02/2016

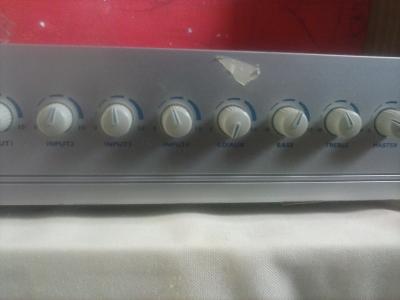

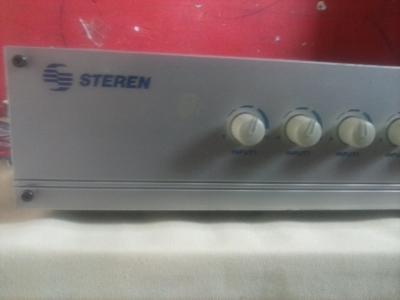

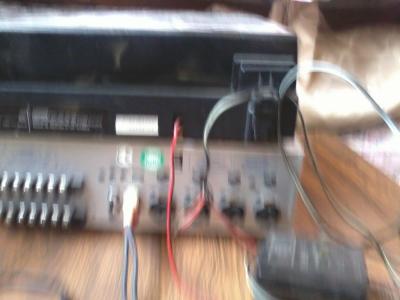

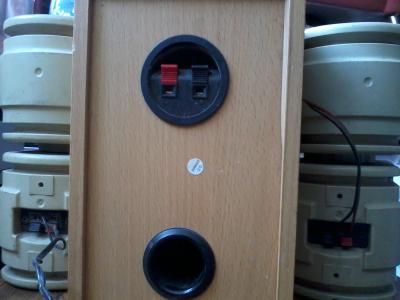

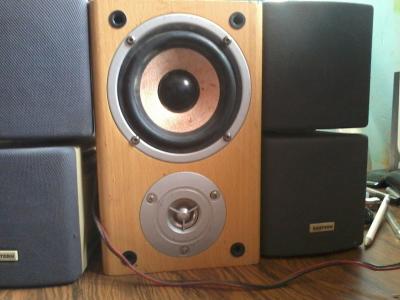

Buenas foro tengo un tocadiscos el cual quiero conectar a unas bocinas poniendo de por medio un amplificador de audio steren(AMP-200)

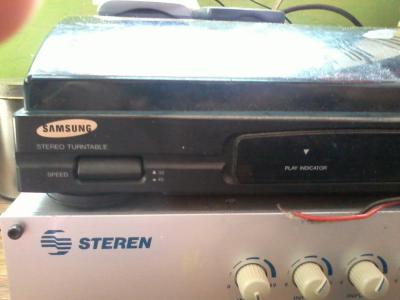

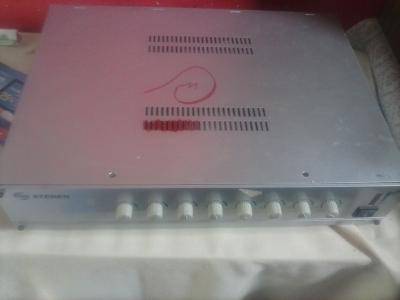

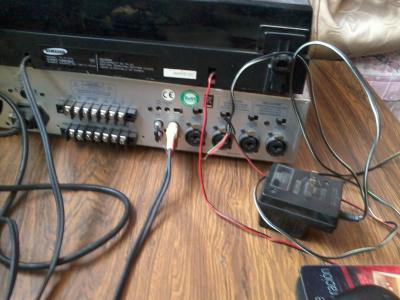

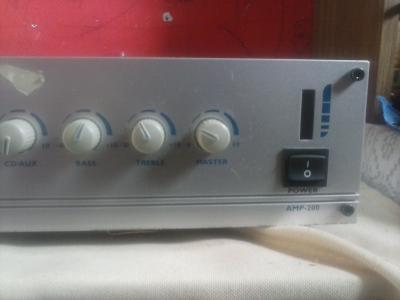

El problema es que no se como hacerlo, es mas ni siquiera se si sea prudente lo que hago o que resultado arroje, el amplificador tiene por atras un monton de entradas con simbolos y especificaciones que desconozco que es por donde deberia de conectar las bocinas, tambien tiene unas entradas de microfono y otras cosas, me preguntaba si alguien me puede ayudar a saber como y donde debo conectar cada uno de los componentes para que suene el tocadiscos(les adjunto fotos) se los agradeceria mucho
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
2016-02-01 15.18.16.jpg
BBCode:
2016-02-01 15.18.24.jpg
BBCode:
2016-02-01 15.36.35.jpg
BBCode:
2016-02-01 15.40.00.jpg
BBCode:
2016-02-01 15.40.05.jpg
BBCode:
2016-02-01 15.40.18.jpg
BBCode:
2016-02-01 15.40.36.jpg
BBCode:
Subir
#2 por Sergio Stormhand el 02/02/2016
Si pones una foto de la parte trasera que se vea mas claro te lo digo.

Si el vinilo muere,yo muero con el.

Subir
#3 por Jorge el 03/02/2016

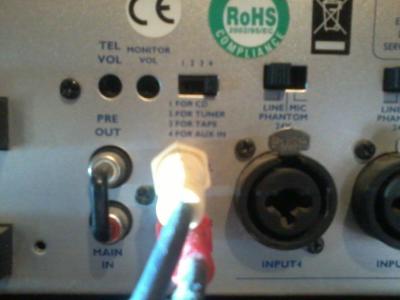

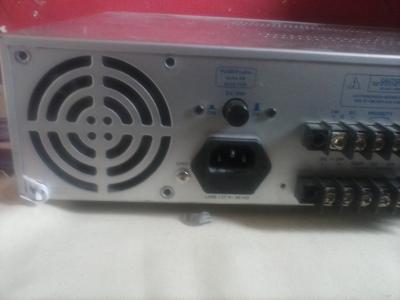

Juraria que fue una buena toma la que hice en esa parte, aqui las tienes.
Archivos adjuntos:
2016-02-02 18.38.10.jpg
BBCode:
2016-02-02 18.38.35.jpg
BBCode:
2016-02-02 18.39.02.jpg
BBCode:
Subir
--609177--
#4 por --609177-- el 03/02/2016
Mira si alguna de las entradas del amplificador se llama Phono.
Subir
#5 por Jorge el 03/02/2016
#4 Al parecer no ninguna :/
Subir
#6 por elpatxi_bcn el 03/02/2016
Hooolaquetal!!

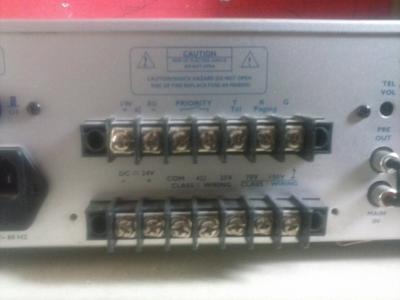

Lo que tienes es un amplificador mono de megafonía. Tiene cuatro entradas de micro, una de CD/Aux y salidas de alta impedancia para los altavoces (línea 100V).

No tiene entrada de phono, que es la que necesitas. Yo vendería este amplificador o lo cambiaría por uno HIFI, aunque sea viejo, será mejor para lo que lo quieres usar. Este es mono, no estéreo y necesitarías un previo de phono para poder usarlo con el tocadiscos. No merece la pena, de verdad.....

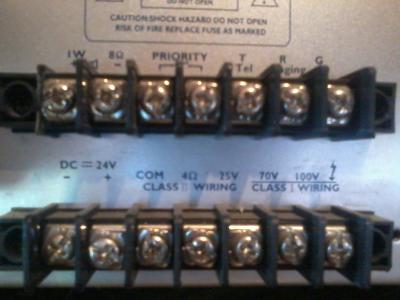

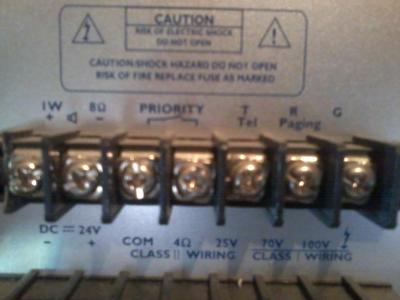

Si quieres probarlo, el altavoz iría conectado entre COM y 4 Ohmios si es así y entre COM y 25V si es de 8 Ohmios.
También tiene una salida monitor de 1w 8 Ohmios en los contactos superiores.
Saludos!!!


Saludos!!!
Subir
#7 por Jorge el 03/02/2016
#6 Oh bueno eso despeja mi duda muchas gracias! Saludos!
Subir
#8 por Jorge el 04/02/2016
#6 Una pregunta mas, este amplificador HIFI debe ser mono o estero? Y me podrias recomendar uno? Gracias
Subir
--389855--
#9 por --389855-- el 04/02/2016
Stereo.

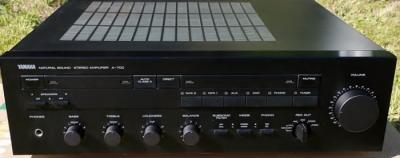

Hay montones, pero te digo el que uso yo:
Archivos adjuntos:
Yamaha A-700 Integrated Amplifier.jpg
BBCode:
Subir
#10 por Jorge el 04/02/2016
#9 XD Se ve caro ese que tienes tu, si es que conoces alguno,me podrías recomendar una alternativa mas economica?
Subir
#11 por elpatxi_bcn el 04/02/2016
Hooolaquetal!!!!

El amplificador HIFI más barato que he usado y funciona bien: Pioneer A-109
https://www.google.es/search?q=pioneer+a109&biw=1536&bih=897&source=lnms&tbm=isch&sa=X&ved=0ahUKEwi55t6L893KAhWFQBoKHX_bBP8Q_AUIBygB

Por aquí los venden de segunda mano desde unos 60$, pero cualquiera de ese tipo te irá mucho mejor que lo que tienes ahora.
Otras marcas a tener en cuenta: Yamaha, Denon, Sony, Kenwood, etc......

Saludos!!!!
Subir
#12 por Jorge el 05/02/2016
#11 Saludos y gracias por la atención :)
Subir
