Crimpar un Edac?

#1 por arrssa el 24/08/2011
Hola, quería saber si alguien me podría ayudar con este tema. He visto que hay una herramienta especifica para hacer esta función. El tema es que yo para dejar la mesa del estudio bien conexionada no creo que necesite hacer más de 10 edacs de 56 pines, conocéis algún método de crimpar los pines sin esta herramienta? o por el contrario es totalmente imprescindible y lo demás es hacer chapuzas?

He hechado números y me cuesta practicamente lo mismo la herramienta de crimpar que el material de los edacs. Por eso me planteo el hecho de no comprarla.
Espero que alguien me pueda aconsejar sobre el montaje de estos conectores, he trabajado con ellos, pero nunca los habia montado en mi estudio.

Un saludo y gracias a todos.
Subir
#2 por kaguenpituak el 24/08/2011
Hola , para crimpar no necesitas herramienta, si te equivocas y quieres quitar algun pin si que la necesitaras. Siempre tienes la posibilidad de si te equivocas desoldar y soldar en el lugar correcto, es un poco engorroso pero ahorraras en herramientas de solo para una vez. Lo ideal es hacerlo despacio y con buena letra.. es decir tener cuidado con las posiciones. Un saludo.
Subir
#3 por arrssa el 25/08/2011
Hola, gracias por la aclaración, me imaginaba algo así pero prefería asegurarme antes de poner todo el estudio patas arriba y quedar pringao a mitad. En los diagramas de la mesa explica muy bien la posición de cada pin, asi que espero no tener ningún problema.

Gracias, un saludo.
Subir
#4 por javierboz el 26/08/2011
El conexionado de los EDAC,sin esta herramienta,es MUY dificil y facil de joder,el conector.
Hay una Herramienta para sacarlos y otra,para meterlos.Pero se necesita un poco de maña o practica.
(Sino lo has hecho nunca,te costara un poco)

Yo tengo las dos Herramientas:
http://www.canford.co.uk/Products/47-005_EDAC-Contact-removal-tool

Te aseguro que sin estas herramientas,te sera no imposible,pero casi,el poder soldar y de-soldar bien los EDAC.

Yo las tengo paradas,si las quieres te las presto un par de semanas.

Si tienes conectores EDAC en tu estudio,estas herramientas son imprescindibles.

Lo importante no es saber,sino tener el telefono del que sabe.

http://www.estudiosmagnum.com

Subir
#5 por arrssa el 27/08/2011
Hola Javier, Gracias por ofrecerte a dejarme la herramientas, es un detallazo por tu parte. Desde luego, si dices que es tan complicado trabajar con los pines sin herramientas, acepto tu propuesta sin dudarlo. De todas formas las herramientas que comentas tu son bastante más accesibles que la que yo habia visto en alfasoni (200 euros.
Hablamos por privado ok?
Un saludo y gracias a todos.
Subir
#6 por yurtoncase el 28/08/2011
mira una cosa, la herramiente de crimpar es esta http://www.canford.co.uk/Products/47-009_EDAC-Crimp-tool y se utiliza para evitar la soldadura.
La otra es para sacar los pins y la otra para meterlos, pero la de crimpar es la 3ª herramienta, ahora bien, crimpar los edacs es una "cagada", yo la tengo y por mucho que te asegures de hacerlo bien, cuando mueves el cable 4 veces se suelta, acabarás soldando, con lo cual lo de crimpar está bien para dos contactos fijos pero no para un multi de 56, cuando vayas a meter el pin 35 ya tendras dos o tres descrimpados, se salen te lo huro, por mas que aprietes.
Si la quieres te la dejo, es guapa de cojones pero no es segura, totalmente prescindible y a soldar que es lo suyo.
He montado unos cientos de edacs y la unica herramienta que uso es un alicate de punta fina y larga para meter los pins.
Supongo que ya lo sabes, pero primero suelda todos los pins y luego los metes, no se te ocurra soldar y meter soldar y meter porque te obliga un monton la manguera y a medio conector vas "estrellao".
Y la manguera no la cortes recta, corta los cables llevando ya la forma de colocacion, te quedarán unos mas largos y los ultimos mas cortos, dandole la largada es lo suyo.
Suerte y quieres te dejo lo de crimpar

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#7 por arrssa el 28/08/2011
Hola Yurtoncase, gracias por tus consejos, son las típicas cosas que hasta que no has soldado varios no coges la tecnica adecuada, y tenerlo ya al empezar,...,es un lujo.

Tenía intención de soldar los pines, pero ahora ya me queda clarísimo como hacerlo, muchas gracias a todos por vuestros comentarios.

Un saludos.
Subir
#8 por yurtoncase el 28/08/2011
un truco mas para ir rapido.
Pillate un liston de madera y haces 56 agujeros en linea, broca del 4 creo... Fijalo a la mesa.
Metes todos los pins y estañas todas las puntas, ya las tienes listas para ir pasando con la manguera y tal que sueldas vas sacando el cable con el pin soldado, avanzarás mucho.
A la hora de meter los pins empieza por los cables mas cortos.
Deja margen de cables para que no te oblige la manguera, que puedas maniobrar pero sin que se vean los cables cuando cierres.
Suerte y valor! que tu puedes.

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#9 por arrssa el 29/08/2011
Muchas gracias por los consejos, así lo haré.
De momento tengo que desmantelar todo el control room para instalar la mesa nueva, así que con un poco de suerte a finales de semana estoy soldando los edacs.
Y con las herramientas de Javier ya será la comodidad máxima.
Un saludo y gracias a todos.
Subir
#10 por yurtoncase el 01/09/2011
guay,
cuando vayas a empezar, si quieres o te hace falta, me das un toque o un tlf. y te cuento cosas o dudas.
Aquí ando por si te puedo echar "un cable"

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#11 por arrssa el 01/09/2011
Muchas gracias, la semana que viene espero estar soldando ya los edacs, no quiero demorarme mucho más. Ya tengo el listón preparado!!

Ya os ire contando.

Un saludo.
Subir
#12 por arrssa el 04/10/2011

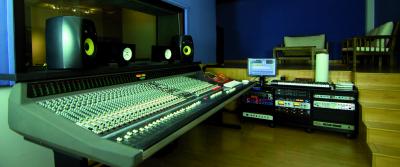

Muchas gracias a todos, ya tengo todo acabado por fin!!! os dejo una imagen para que podáis ver como ha quedado.

Javier, mañana te envío las herramientas de los Edac.

Un saludo.
Archivos adjuntos:
BBCode:
Subir
#13 por javierboz el 04/10/2011
Te ha quedado un estudio de lujo.
Seguro que te dara muchas alegrias esa mesa,que la disfrutes.

Lo importante no es saber,sino tener el telefono del que sabe.

http://www.estudiosmagnum.com
