Diferencias circuito impreso Technics SL 1200

#1 por MAT7nueve el 29/01/2016
Pues eso, que esta tarde he desmontado un MK5 de un amigo, por que una vez que se calentaba, fallaba. Lo primero que he mirado ha sido el eje, ya tuve problemas con mi MK2, y era falta de lubricación; cuando llevaba un rato en marcha, se calentaba el eje y se dilataba, con lo que aumentaba el roce.

El caso es que estaba el aceite negro, pero había. Aunque al sacar la placa para acceder al eje, no nos habíamos fijado en que el transistor/regulador de alimentción que va fuera de placa, con los cables, no tenía apenas pasta. Así, que una vez limpiado y con pasta nueva, hemos probado un buen rato... y ya está!! era eso.

Este rollo, para poner unas fotos de las placas, y las diferencias que hay entre ellas dependiendo del año de fabricación:

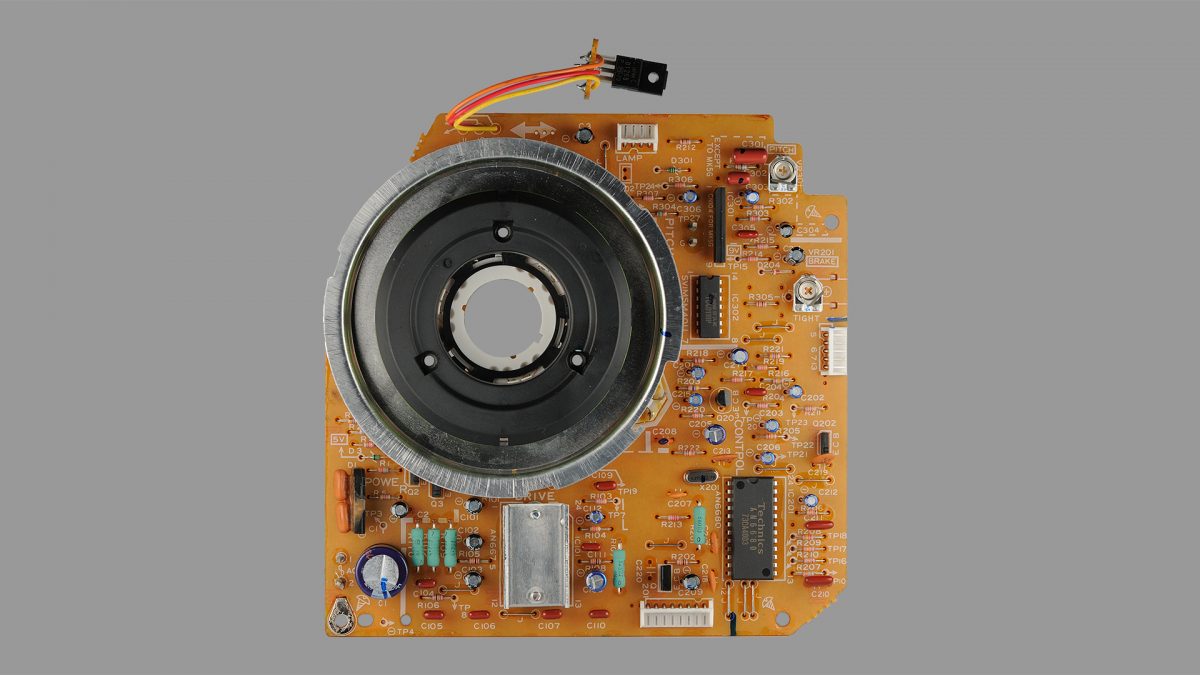

MK5 2003 (lo que más llama la atención son los conectores blancos, y que no encajan con los negros)


MK2 1994 (placa igual a mi MK2 del 1998)

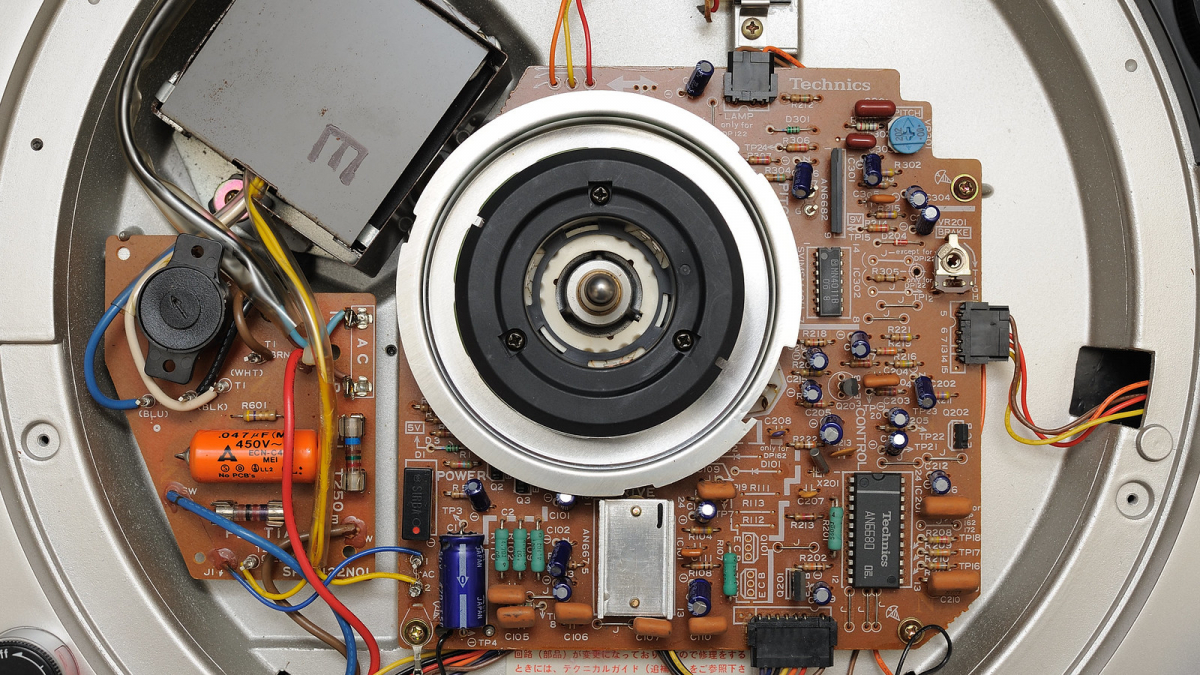

MK2 1988 (básicamente es lo mismo, sobre todo cambia el color de la baquelita, hay más serigrafía en la placa, en algunos componentes la serigrafía es distinta y en los potenciómetros el soporte es de baquelita)

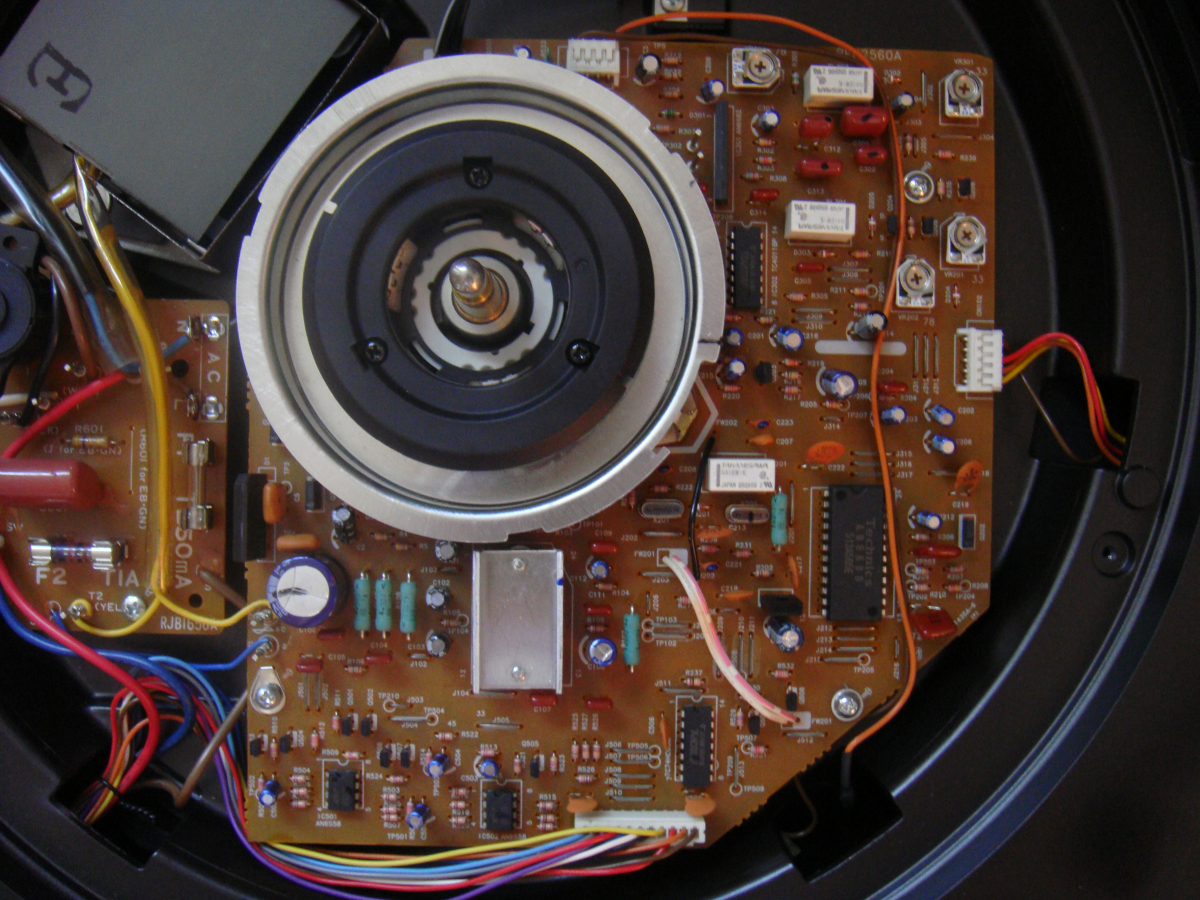

MK4 (ésta foto no es mia, la he encontrado, y me sorprende cuánto más grande es la placa!!)

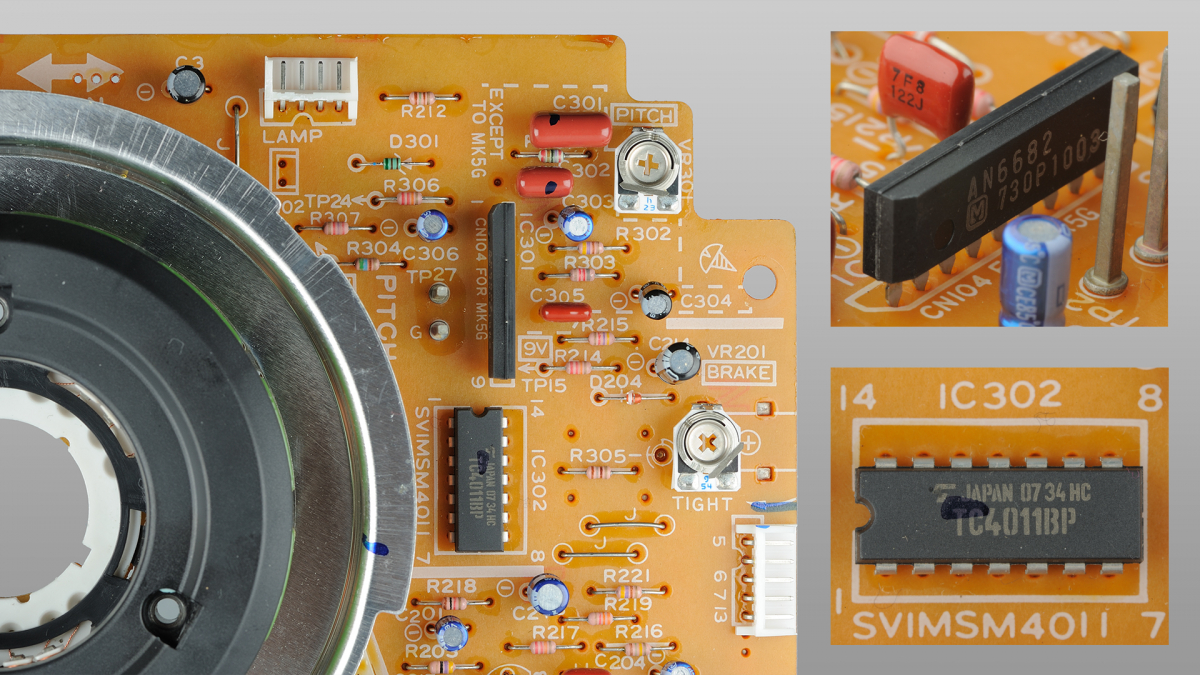

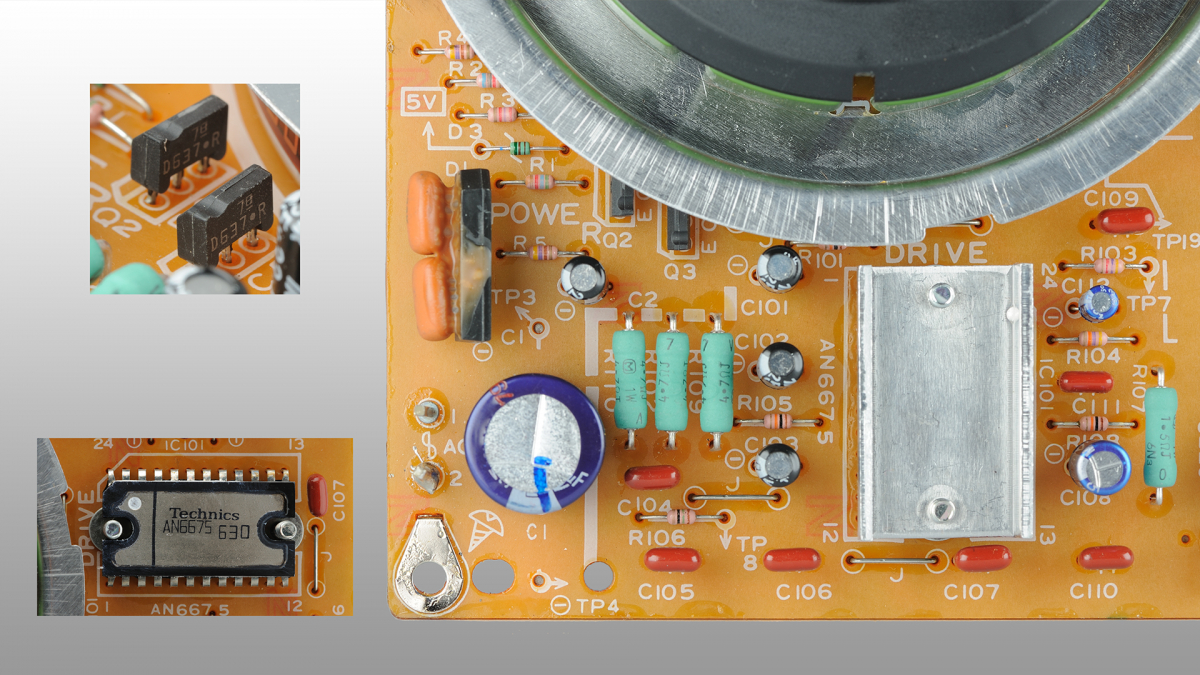

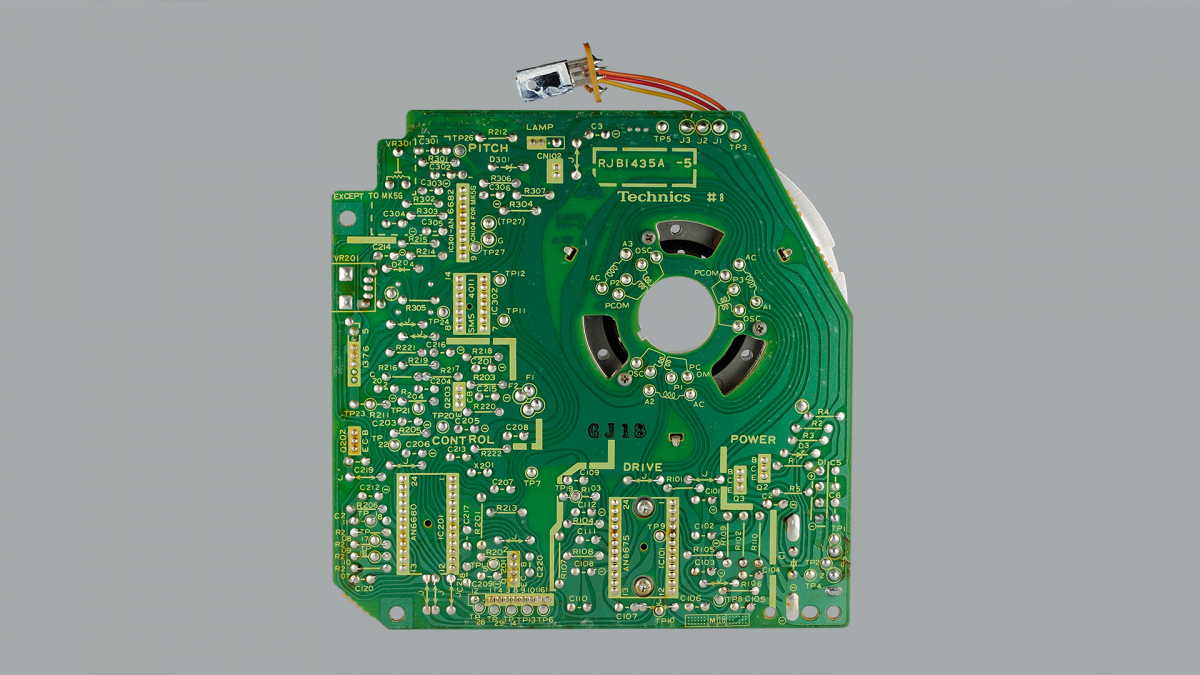

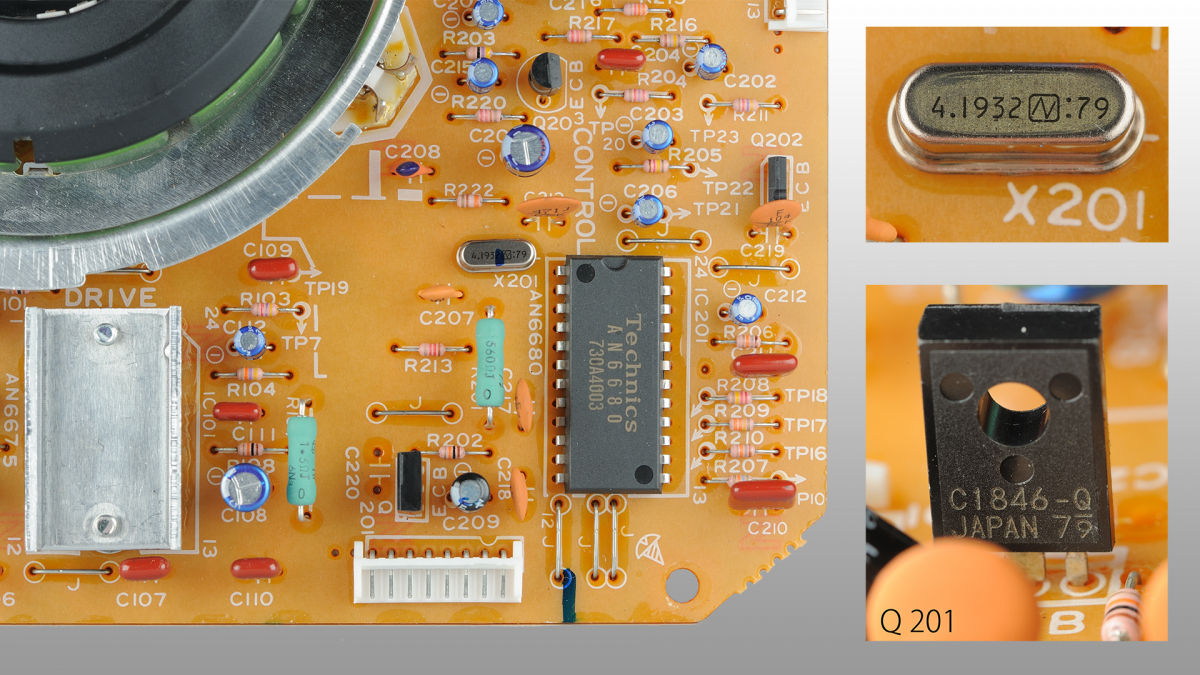

Algunas tomas más de la placa del MK5:

Subir
1
#2 por bostero el 29/01/2016
increibles fotos!!!...se nota que sabes de fotografia :plasplas:
Subir
mod
#3 por Teo Tormo el 30/01/2016
De hecho se nota que las fotos están hechas con equipo profesional , o de alguien con mucha afición. Muy nítidas, con una excelente iluminación y un fondo blanco que facilita mucho centrarse en los circuitos. Magnífico.

Recuerda, el aspirante eres tú.

Subir
#4 por MAT7nueve el 31/01/2016

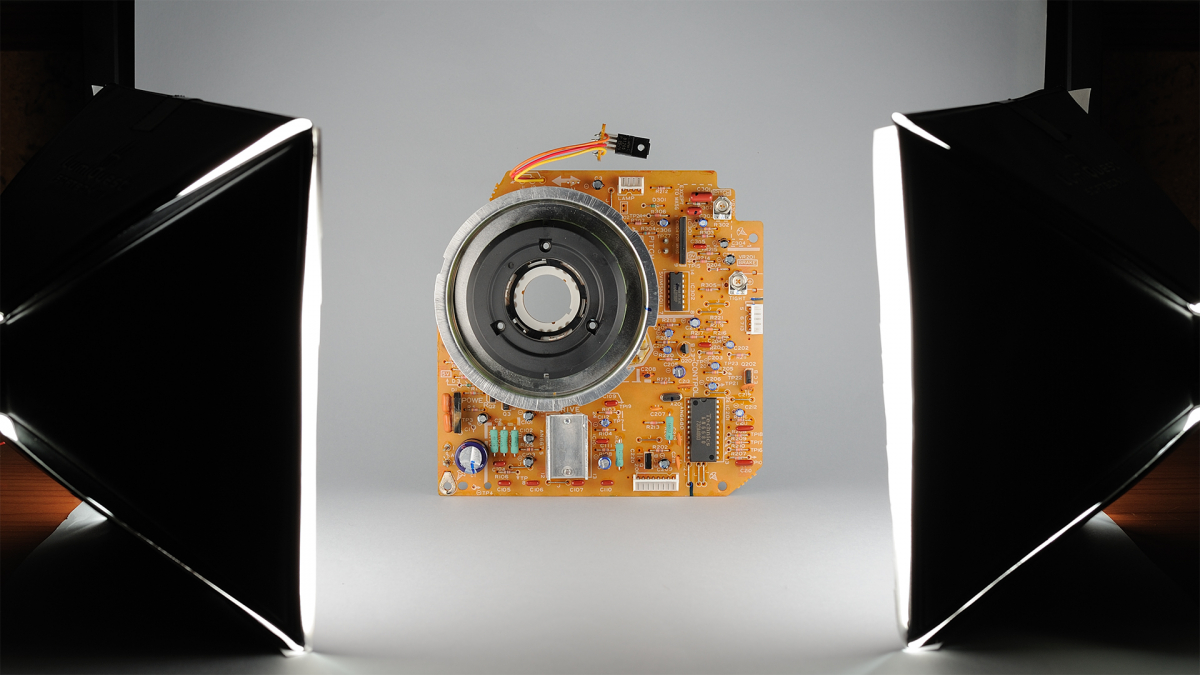

Me alegra que os gusten; si, están hechas con máquina réflex que aunque ya tiene sus años, va perfecta.Es como los Technics :grin:
Subir
#5 por joqueval el 02/02/2016
Muy buenas fotos , las vi el finde y se notaba el trabajo.

¿Óptica?
Subir
#6 por MAT7nueve el 03/02/2016
Gracias. Estan hechas con una Nikon D700, las ópticas: 50mm 1.8 y 105 2.8 macro.
Subir
mod
#7 por Zitro el 04/02/2016
Muchísimas gracias por las fotos; muy útiles

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#8 por MAT7nueve el 05/02/2016
Todo sea por aportar algo, y si és útil mejor!

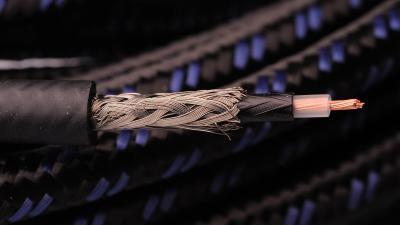

Ahora estoy liado con los cables; vosotros que llevaís más tiempo por aquí ¿cuál sería el sub-foro correcto para poner una especie de brico?
