Furman por dentro.

  • 1
#1 por mampy el 24/01/2010

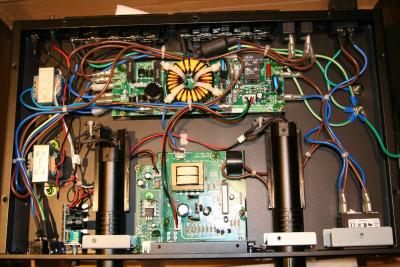

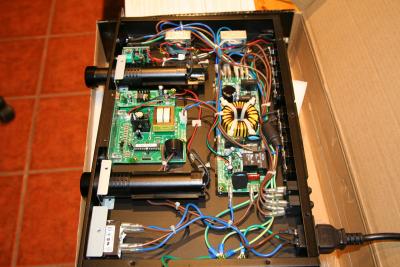

Holas. Me ha llegado el acondicionador de tension Furman PL pro DMC E. Antes de colocarlo en su rack de estudio he pensado en quitarle la tapa superior y hacerle unas fotos a las tripas pues siempre hay alguien que le gusta ver estas cosas.
A ver que se puede aportar.
Saludos.

Para mi parecer, es electrónica muy básica para lo que cuesta.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#2 por brujaman el 24/01/2010
Gracias por las fotos, no me precupo mas por la prolijidad de mi cableado ya que este furman es bastante desprolijo, seguro funciona perfectemente y no dudo de su calidad pero es verdaderamente deprolijo el cableado, sobra longitud de cable innecesariamente, bueno es politica de FURMAN el no precuparse por la prolijidad interna.

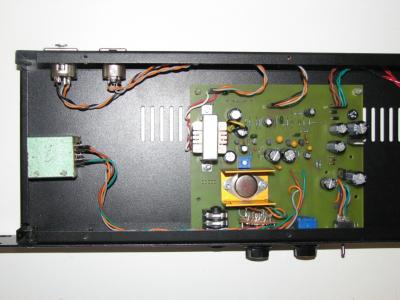

Te dejo una foto de lo que fabrico yo a mano y me parece mas prolijo que el furman, esto me hace pensar en que no debo perder 1 hora mas en emprolijar todo el cableado ya que Furman no se preocupa :wink: .

[attachment=0:3e7oig3q]Ultra 1272 inside.jpg[/attachment:3e7oig3q]
Archivos adjuntos:
Ultra 1272 inside.jpg
BBCode:
Subir
#3 por ArnauTS el 25/01/2010
menudo jaleo de cables en el furman :mrgreen:

if you can have it all, stop in the middle

Subir
#4 por dECa el 25/01/2010
brujaman escribió:
Gracias por las fotos, no me precupo mas por la prolijidad de mi cableado ya que este furman es bastante desprolijo, seguro funciona perfectemente y no dudo de su calidad pero es verdaderamente deprolijo el cableado, sobra longitud de cable innecesariamente, bueno es politica de FURMAN el no precuparse por la prolijidad interna.
Te dejo una foto de lo que fabrico yo a mano y me parece mas prolijo que el furman, esto me hace pensar en que no debo perder 1 hora mas en emprolijar todo el cableado ya que Furman no se preocupa :wink: .

[attachment=0:27dk43mj]Ultra 1272 inside.jpg[/attachment:27dk43mj]


Hola:

La verdad es que llevas razón Brujaman, cables tan largos y algunos con una sección mas grande que lo realmente necesario
es atractiva y economicamente hablando poco recomendable pero bueno...cada empresa lleva su politica.

Por cierto algo que me ha llamado la atención brujaman es que tus productos los fabricas en protoboards de grabación por isoladora. ¿Esto es por allguna cosa o simplemente por comodidad y facilidad?

¿Cuando termina el grabado se someten algún tratamiento de protección?
¿El taladrado es computerizado o manual?

Un Saludo

Descubre nuestro servicios y blog DIY en:www.mulabs.jimdo.com

Subir
--31852--
#5 por --31852-- el 25/01/2010
Alguien escribió:

menudo jaleo de cables en el furman :mrgreen:


Pues yo no veo q el furman le sobre tanto cable, lo de la seccion del cable mejor q sobre q no q falte, sobredimensionar la seccion de los cables y sobre todo en alimentacion creo q es una buena practica, para evitar caidas de tension en los cables. Ah y eso de q trae poco por lo q cuesta... enfin.. ese cacharro cuesta unos 450euros y tiene un monton de bobinados q es de lo mas caro en electronica, mirar el 1272 de brujaman lo poco q trae y el precio q tiene un 1272 original..

un saludo y gracias por subir tripas

slds
Subir
#6 por brujaman el 25/01/2010
Plurhalform_dk escribió:
brujaman escribió:
Gracias por las fotos, no me precupo mas por la prolijidad de mi cableado ya que este furman es bastante desprolijo, seguro funciona perfectemente y no dudo de su calidad pero es verdaderamente deprolijo el cableado, sobra longitud de cable innecesariamente, bueno es politica de FURMAN el no precuparse por la prolijidad interna.
Te dejo una foto de lo que fabrico yo a mano y me parece mas prolijo que el furman, esto me hace pensar en que no debo perder 1 hora mas en emprolijar todo el cableado ya que Furman no se preocupa :wink: .

[attachment=0:l4sz17v4]Ultra 1272 inside.jpg[/attachment:l4sz17v4]


Hola:

La verdad es que llevas razón Brujaman, cables tan largos y algunos con una sección mas grande que lo realmente necesario
es atractiva y economicamente hablando poco recomendable pero bueno...cada empresa lleva su politica.

Por cierto algo que me ha llamado la atención brujaman es que tus productos los fabricas en protoboards de grabación por isoladora. ¿Esto es por allguna cosa o simplemente por comodidad y facilidad?

¿Cuando termina el grabado se someten algún tratamiento de protección?
¿El taladrado es computerizado o manual?

Un Saludo


Los PCB que utilizo son ISO 9001 fabricados mediante el formato GERBER y perforados por exellon ( todo computarizado y fotoploteado, los envio a fabricar a una empresa lider de mi pais y tienen la misma calidad que lo que cuesta 10 veces mas en otro pais,el material es FR4 tienen mascara antisoldante fotoimageable y PTH ( agugero estaño plomo), pero estan soldadas a mano punto a punto, no utilizo batea de soldadura por ola.
Lo unico que no le hago es serigrafia de componentes porque me cuesta mucho mas caro.
Tengo cientos en stock y me he gastado muchisimo $$ en esas placas :| .
El neve 1272 original tiene mucho mas cableado, nuestro diseño esta optimizado a lo largo de varios años para que quepa todo en esa placa de 15 x15 y asi poder hacer un 1272 stereo en una unidad de rack corta, parece sencilla esa placa pero aseguro que es muy dificil hacer entrar todo en esas mediadas y que tenga alta performance, saludos.
A mi me sigue pareciendo FEO y con demasiados cables el furman por dentro, y he visto equipos que hacen ver FEO lo que yo hago :wink:
Subir
#7 por hurm el 25/01/2010
Estas fotos pornográficas me encantan. :mrgreen:
Subir
--31852--
#8 por --31852-- el 25/01/2010
Alguien escribió:

parece sencilla esa placa pero aseguro que es muy dificil hacer entrar todo en esas mediadas y que tenga alta performance, saludos.


lo del layout es todo un arte..


slds
Subir
#9 por brujaman el 25/01/2010
hurm escribió:
Estas fotos pornográficas me encantan. :mrgreen:


:mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: :mrgreen: , es una genialidad lo que has escrito, nunca se me habia ocurrido que eso es el porno de la electronica, se me ocurre fundar una empresa que se llame
"Porno Audio" y vender todos equipos con tapa transparente para que se vean sus partes pudendas.
Un abrazo
Subir
#10 por dECa el 25/01/2010
Ese termino lleva usándolo Prodigy pro hace años!!!

La verdad es que adoro esas fotos. hay algunos equipos que son verdaderas obras de arte.

Echarle un vistazo a este:

http://www.elysia.com/hardware/alpha-compressor/introduction/

Un saludo

Descubre nuestro servicios y blog DIY en:www.mulabs.jimdo.com

Subir
#11 por Alexmx03 el 26/01/2010
Hey brujaman, alguna vez venderás esos previos en kit diy? seria interesante.
Subir
#12 por brujaman el 26/01/2010
Alexmx03 escribió:
Hey brujaman, alguna vez venderás esos previos en kit diy? seria interesante.

Lo hemos pensado ,mas adelante seguramente haremos algo, saludos
Subir
#13 por dECa el 26/01/2010
Alexmx03 escribió:
Hey brujaman, alguna vez venderás esos previos en kit diy? seria interesante.


Hola!

Todos los productos que tiene Brujaman están disponibles en DIY ampliamente documentados.

Visita:

http://www.prodigy-pro.com/diy

Aparte existen muchos más cosas que construir y gente verdaderamente experta en este tema.

Un Saludo

Descubre nuestro servicios y blog DIY en:www.mulabs.jimdo.com

Subir
--31852--
#14 por --31852-- el 26/01/2010
No! no entres en prodigy o te quedaras atrapado durante horas!

:mrgreen:
Subir
#15 por brujaman el 27/01/2010
Plurhalform_dk escribió:
Alexmx03 escribió:
Hey brujaman, alguna vez venderás esos previos en kit diy? seria interesante.


Hola!

Todos los productos que tiene Brujaman están disponibles en DIY ampliamente documentados.

Visita:

http://www.prodigy-pro.com/diy

Aparte existen muchos más cosas que construir y gente verdaderamente experta en este tema.

Un Saludo


En prodigy tambien hay verdaderos errores bien documentados, lo unico que sirve para mi es tener el equipo original y desde esa base hacer el clon, realmente hay graves errores en todo eso DIY que polula por internet, sobre todo lo que pone Gyraf en su pagina, tomalo o dejalo, pero es lo que me sucedio cuando me trajeron todos los originales para reparar, me di cuenta de que no se puede confiar demasiado en las opiniones de los foristas, hay que tener equipo de medicion cientifica.
Hay or ejemplo un hilo sobre el API312 que se basa todo en un clon del 2520 completamente incorrecto hecho por un muchacho de brasil, esta mal ese circuito y todos hablan maravillas del mismo, es solo cuestion de tener un 2520 original
y verlo por dentro, nada que ver con lo que esta en prodigy.
Asi siguen los ejemplos.
En prodigy los que verdaderamente saben son los administradores pero se guardan informacion, incluso el propio Gyraf oculta cosas y se va por la tangente cuando tiene que responder algo que pueda ir en contra de su empresa.
Si quieren saber sobre el NEVE1272 preguntenle a Geoff Tanner en su foro ya que el es uno de los que lo invento, te dira cosas diferentes de las que se dicen en prodigy.
Nosotros no somos aficionados que sacan un circuito de internet y lo copian sin saber que %$$·& hacen cada uno de sus componentes, antes de trabajar en audio trabaje 15 años para el estado de mi pais en otra rama de la electronica, asi que si te refieres a que no estoy/estamos capacitados para comprender y mejorar este tipo de equipos creo humildemente que te equivocas.
Saludos
