Hacer cable XLR a dos RCA en mono

#1 el 11/06/2008
Hola amigos, necesitaba un cable que sea hembra XLR a dos canales RCA en mono, y lo he soldado creo que de la forma común: los +, ó señal de los RCA al 2 y 3 del XLR, y al 1 he unido las masas de los dos RCA. Funciona pero creo que da poca señal.
El uso es para la salida SUB mono de una mesa Behringer VMX 1000, pero creo que suena bajo. Las entradas del ampli son RCA, pero he de llevarla a los dos canales aunque sea mono.
Está bien así ?, porque he leído que depende para qué se pueden unir dos polos del XLR.
Gracias adelantadas por vuestros consejos y saludos.
Subir
#2 el 11/06/2008
El XLR se usa para llevar señales balanceadas (y mas siendo tu caso cuya salida es mono como dices). Por lo tanto en los pines 2 y 3 lo que tienes es por un lado la señal y por otro lado la señal en contra fase. Con lo cual al llevarlos al amplificador se sumaran (ya sea telefónicamente si sacas el sonido en mono, como acusticamente si lo sacas por dos altavoces en estéreo) y se producirán cancelaciones.
Subir
#3 el 12/06/2008
Une en el extremo XLR el pin 1 y 3 (Tierra y señal invertida de fase, respectivamente...) >
El "vivo" se encuentra en el pin 2.

En el extremo RCA lo sueldas normal (vivo y tierra)

Saludos!

http://www.direct3sound.com

Subir
#4 el 12/06/2008
MIl gracias amigos, ... creo que es como lo he hecho ¿no?. Las masas de ambos al 1, la señal del + al 2 y la del - al 3....
Subir
#5 el 12/06/2008
No, lo estás haciendo mal.
Estas metiendo la señal normal por un canal y la invertida por otro y lo que pasa es que se estan cancelando entre ellas, cuando lo escuchas en estereo.
Tienes que conectar el pin 3 del XLR a masa, anular la señal invertida, conectar los positivos de los RCA al pin 2 y los negativos al pin 1.
De esta forma sacarás la misma señal por ambos canales. Osea la señal sin invertir de tal forma que ya se escuchara de la forma adecuada.
Saludos.
Subir
#6 el 13/06/2008
A ver, el pin 2 del xlr es el positivo y el 1 y 3, el negativo, estos son los que van soldados juntos:


*Mezclo tu música On-line*

Mis Publicaciones en la Revista: Digital Music
Mis fotos: Aquí

Subir
#7 el 13/06/2008
"Una imagen vale más que mil... posts" :wink:

(Esperemos que Licius lo vea claro ya! :mrgreen: )

Saludos!

http://www.direct3sound.com

Subir
#8 el 13/06/2008
johé..., por fín, es que soy de efectos retardados, y el que sabe, sabe..(discupad a un principiante en esto del soldador)
Me chocaba un poco lo de "unir" los pines, pero es así, la imágen es la imágen, mil gracias

mil gracias de nuevo a todos, aunque sólo habeis logrado que en otra ocasión vuleva a daros la lata.

Un efusivo abrazo y agradecimiento a todos.
Subir
#9 el 13/06/2008
A ver, que el Señor os pague esta paciencia.
Lo acabo de hacer así, y creo que sigue sonando bajo, para escucharlo "un poco" he de poner mesa y etapa casi a tope (creo que no es normal). Por error al principio lo hice con un sólo canal y sonaba más alto, la cosa se complicó cuando quise hacerlo para los dos.

Explico lo he he hecho según el esquema de eduardoc :

En el esquema aparece claro pero sólo con un RCA, ¿y al conectarlo a 2 RCA ó dos canales mono?
Sueldo el "rojo" y el "blanco" que provienen de los RCA, juntos al 2 del XLR, y la malla ó masa de los dos RCA al 1 del XLR que he puenteado con el 3. He probado a soltar el "blanco" del RCA del 2 del XLR y sigue sonando bajo, pero sólo el canal derecho.
Hay que tener en cuenta que en definitiva lo que quiero es sacar una señal mono a través de un XLR y llevarla por igual a dos canales independientes en RCA que ya tengo soldados (ó hacer un "Y")

Entendería que me dejaseis por imposible . . .. .
Subir
#10 el 13/06/2008
A ver ahora:
[attachment=0:6fc10]XLR-RCA2 bífido.GIF[/attachment:6fc10]
Archivos adjuntos:
XLR-RCA2 bífido.GIF

http://www.direct3sound.com

Subir
#11 el 13/06/2008

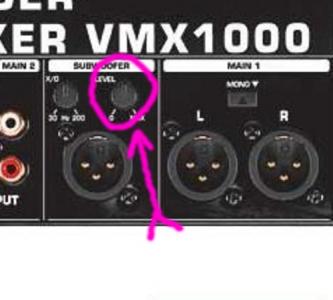

Tienes un volumen:

[attachment=0:05228]borrar.JPG[/attachment:05228]
Archivos adjuntos:

*Mezclo tu música On-line*

Mis Publicaciones en la Revista: Digital Music
Mis fotos: Aquí

Subir
#12 el 16/06/2008
Hola de nuevo, voy a probar según el último gráfico

si, si; sé que tengo el volúmen y el rango de frecuencia, pero con todo a tope, suena realmente bajo.
Muy pronto os diré y de nuevo mil gracias, hasta ahora....
Subir
#13 el 17/06/2008
... al hacerlo ví que es como lo hice antes, saco una segunda señal del XLR. sigue sonando bajo, aunque sea sólo para refuerzo de bajos. Tendré que probar con otra etapa a ver, porque con esta y con una mesa Tascam iba bien.

Agradezco sinceramente vuestros consejos y molestias, especialmente por los gráficos. Hasta otra saludos cordiales.
Subir
#14 el 03/04/2013
Lucio prueba esta manera, que es la que te va a resultar para lo que quieres:

primero: positivivos de ambos RCA los unes y los sueldas en el 2 de la conexión XLR.

segundo: negativos de los RCA los unes y los sueldas en el 3 de la conexion XLR.

tercero: puentea el 1 con el 3 de la conexión XLR.

-------------

de esta forma tienes todo el sonido en un solo altavoz, con buena señal y sin interferencias.
Subir
#15 el 05/04/2013
Esperemos que, en estos 5 años, lucius haya tenido tiempo para solucionar su problema aunque dudo que lleguemos a saberlo, dado que hace 3 años que no se conecta ;)
