Mezclador de micros QTX MM41

Hola, tengo pensado hacer con un par de amigos un podcast, cada uno con un micro, y hemos cogido un mezclador de micros sencillo (modelo QTX MM41). Tanto las entradas como la salida son de tipo jack (TRS) para lo cual hemos cogido también unos adaptadores. La idea era enviar la salida a un portátil, para ahí poder grabar la señal conjunta con Audacity o similar. Sin embargo, el mezclador no nos coge los micros (no capta ninguna señal). Somos bastante nuevos en todo esto y seguramente estemos metiendo la pata bastante... pero a ver si alguno nos puede decir por dónde podemos tirar

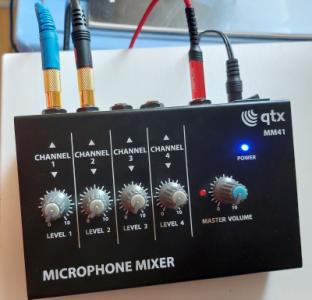

Os dejo un par de fotos

Lo primero que cabe preguntar es si los micrófonos son de condensador o son dinámicos. Si son de condensador, por lo que veo en el pdf de producto y en las fotos, no hay alimentación phantom por ningún lado, así que deberías devolverlo y buscar uno similar; pero con esa alimentación suplementaria en cada canal que es imprescindible para ese tipo de micrófonos.
Otra explicación no le veo, tampoco hay ningún medidor que sirva para comprobar que está entrando señal

Pero, vamos, tampoco había hecho falta mirar mucho..., entradas de micrófono que no sean XLR= micrófono de juguete, karaoke, fiestas del colegio o tómbolas

#2 uno es dinámico y el otro de condensador, para el que sí tengo alimentación phantom

Carlos escribió:

Tanto las entradas como la salida son de tipo jack (TRS)

En internet veo esto:

Alguien escribió:

Inputs: 4x Mono 6.35mm Jack
Output: Mono 6.35mm Jack

Como me extrañaría mucho que este trastito tenga entradas y salidas balanceadas, ¿no será que son conexiones TS, y no TRS?

Carlos escribió:

el mezclador no nos coge los micros (no capta ninguna señal)

¿Seguro que es el mezclador el que no capta señal? ¿Podría ser que lo que no capta señal sea el portátil? Lo planteo porque no veo medidores de señal de entrada en este mezclador.

¿Puedes enseñar cómo con los conectores de cada cable que estás usando, incluido el de la salida -el cable rojo de la imagen que has subido-?
¿Cómo es la entrada de micrófono del portátil? ¿Es únicamente para micrófono, y tiene la salida de audio separada, o tiene una única conexión TRRS minijack de entrada/salida?

Q escribió:

¿no será que son conexiones TS, y no TRS?

Ah, seguro...

Q escribió:

Lo planteo porque no veo medidores de señal de entrada en este mezclador.

Ya he comentado lo mismo, no lo descarto, no; si no, el dinámico no tendría que estar sonando.

Hooolaquetal!!!

Además de lo que ya han comentado, creo que el mayor problema es que ese mezclador solo admite señal de línea, no de micrófono.

Sin contar que andar con adaptadores siempre son problemas añadidos...a estudiar un poco toca.

Saludos!!

Así es, ya que tienes un mezclador, lo mínimo evitarte esos alimentadores como los que tienen que usar los que compran los Neewer 800.
Figurate, el Patxi, un tío guapo, en buen uso, vizcaíno, si en vez de tanto tío hubiera tías por aquí, ibas a estar inmerso en una kermesse constante, el paraíso de la autoridad del input.
