Neutrik NSB1C 8/0

  • 1
#1 por Sono11 el 14/01/2016
Buenos días a todos,

El otro día compré dos unidades de ese cajetín de Neutrik para hacer subcajetines de escenario. La verdad es que el diseño y construcción (por el precio que tiene) parece muy bueno. Hoy tenía un rato para dedicarme a montarlo. Corté la manguera que también compré en dos y me puse a desmontar un cajetín cuando vi algo que no sé si es habitual o no, pero en los cajetines que he montado yo (que tampoco son tantos) no había visto nunca. Esperaba encontrar en la parte trasera de cada conector los tres pines para soldarlo. Pero no es así. Hay como una especie de grapas donde supongo que cada hilo pertinente de la manguera va grimpado allí. Pero ni idea de como se hace. ¿Alguien me sabe decir como se monta?


¡Muchas gracias por avanzado!
Subir
#2 por Sono11 el 14/01/2016

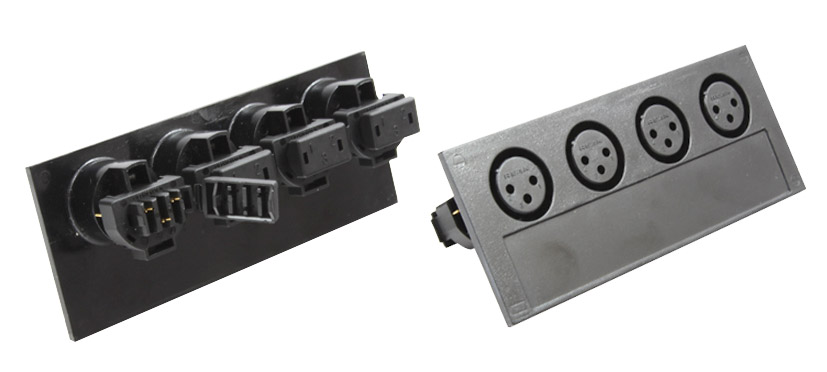

En San Google he encontrado esta foto de los conectores:

http://www.canford.co.uk/Images/ItemImages/large/49-810_01.jpg

Saludetes!
Subir
mod
#3 por yurtoncase el 14/01/2016
ughhh, eso son pins de Edac Elco, lo correcto es soldar el pin al cable y meterlos por las ranuras para buscar el contacto.
Si no tienes pins, dime cuantos necesitas y te los envio.
http://www.alfasoni.com/productos.asp?tipo=n&a=Cables%20-%20Conectores&p=Conectores&h=Multiconectores&n=Multiconectores%20EDAC-ELCO&pag=2&mn=si&titulo=Multiconectores%20EDAC-ELCO
En la pagina 2 tienes el precio de los pins

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#4 por Sono11 el 14/01/2016
#3 muchas gracias por ofrecerte a venderme los pins. Mandame un privado y nos ponemos de acuerdo. También necesitaria saber más info de como se montan. No me ha terminado de quedar claro. Una vez puesto en la ranura que dices ¿como se sujeta?
Saludetes!
Subir
mod
#5 por yurtoncase el 14/01/2016
tienes que pasar los cables por los agujero y soldar el pin, despues contactas con los pins del cajetin, van a presion

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#6 por Sono11 el 14/01/2016
#5 ok! muchas gracias!
Subir
#7 por Sono11 el 16/01/2016
Un "compi" me ha pasado la siguiente foto por Whatsapp:


Se me ha ocurrido "abrir" la pestaña de los conectores y... EFECTIVI WONDER!


Entonces solo tengo que poner los cables (sin pelar) en esos terminales y ya va ¿no?

Saludetes
Subir
mod
#8 por yurtoncase el 16/01/2016
supongo que al apretar corta la funda y hace contacto.
seguro que funciona, pero vaya... es un sistema que no lo veo como una buena soldadura, pero seguro que te funciona

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#9 por Sono11 el 16/01/2016
#8 ya... he pensado lo mismo. Por ser Neutrik esperaba algo mejor...
Saludos
Subir
mod
#10 por yurtoncase el 16/01/2016
si, por eso me inclinaba por el contacto Elco, porque me resulta casi chapucero ese sistema, me recuerta aquellos jacks que van sin soldadura, solo apretando y el pin ya pincha en el positivo, uffff...

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#11 por Sono11 el 16/01/2016
#10 ya... miedo me da... antes de montarlo en un bolo tendré que hacer muuuuchas pruebas!
Subir
#12 por jose93 el 20/01/2016
Desde luego es mucho mas rápido que soldar pin a pin O:), a ver que resultado da, a mi esta novedad me gusta y si lo hace Neutrik así, será por algo.

Saludos, ya nos cuentas!
Subir
#13 por Manelfunk el 20/01/2016
Eso no tiene nada de chapucero, se utiliza también en RJ45, va bien. Si se hace mal, una soldadura también puede ser chapucera.
Subir
#14 por Manelfunk el 20/01/2016
#2 también puedes encontrar las instrucciones del fabricante. Que resulta ser REAN, la marca 'blanca' (china) de Neutrik
Subir
#15 por Longo el 20/01/2016
Son como los conectores hembra de RJ45, lo que no se es si hay que usar una herramienta especial como en los RJ45.
