PITCH BEND RETROCESO ROTO // ¿RECAMBIO O REPARAR?

#1 por samplero ladrón d tracks el 04/01/2016
Normalmente lo muevo bastante modulando sintes, hace una semana estaba metiéndole y a la que volví a meter la mano noté como que iba suelto, ya no volvía a la posición céntrica automáticamente para establecerse en el valor 0.
No ha sido hasta esta mañana cuando me he decidido a abrirlo para ver que pasaba, digitalmente funciona, envía los valores, el problema es mecánico que ya no funciona el muelle.

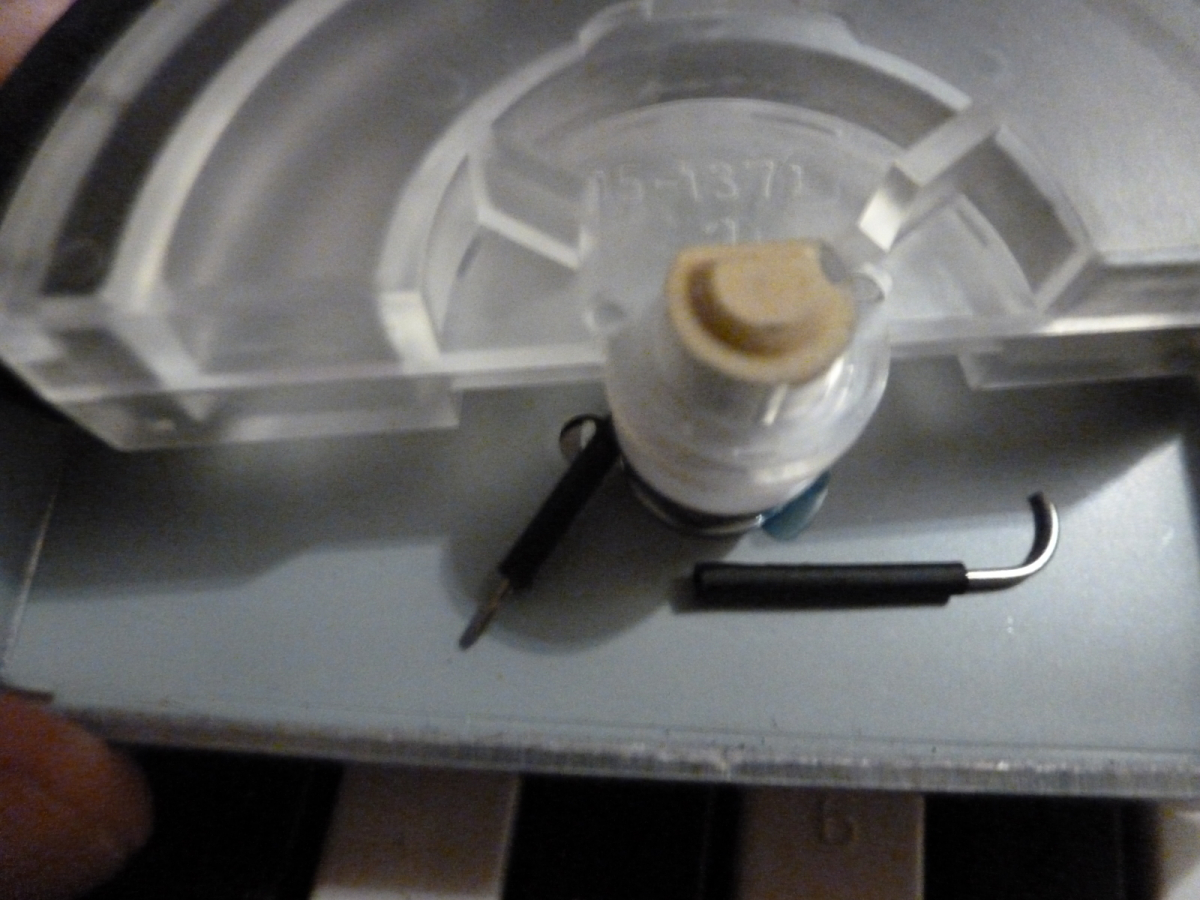

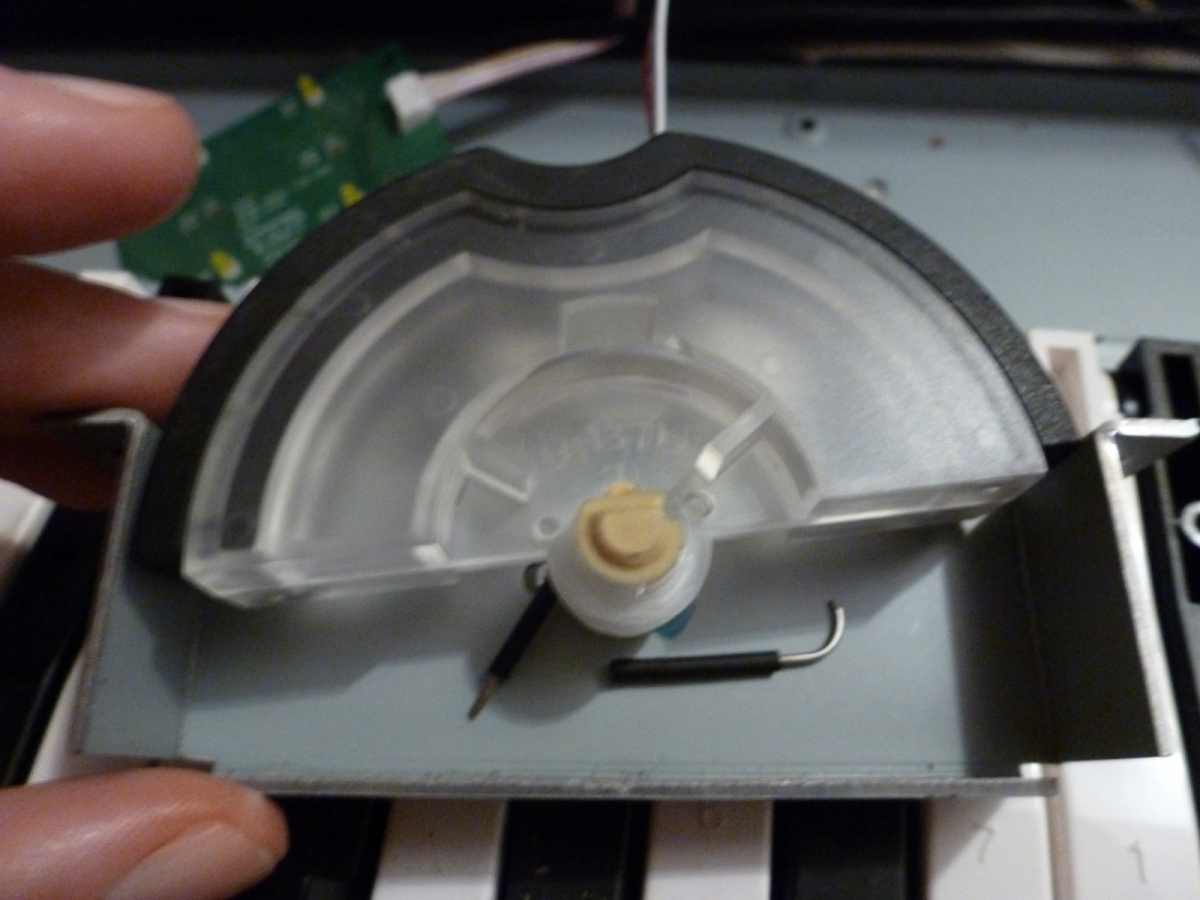

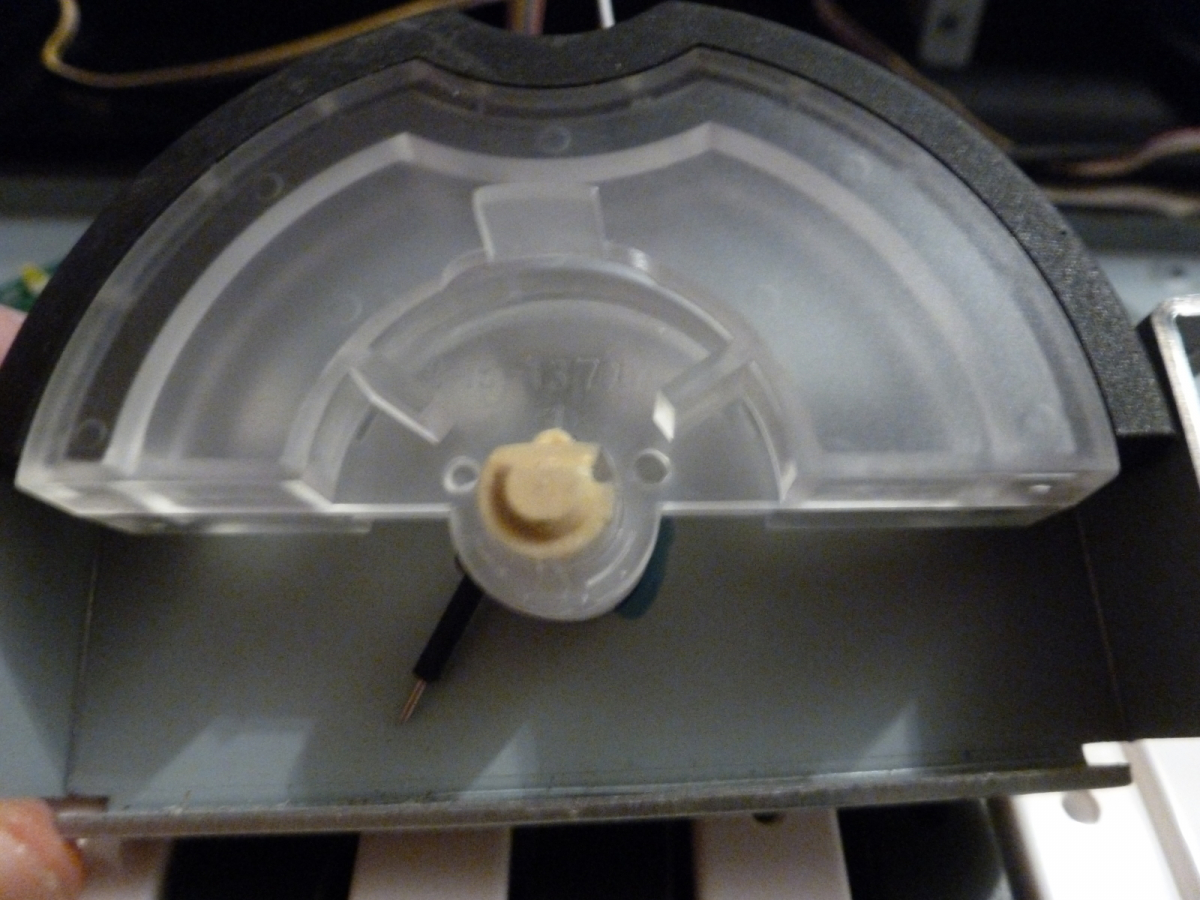

He abierto el teclado y hay como un metalito que está roto pero no le encuentro lógica de ser, no se como era en su inicio la posición original, lo he intentado reconstruir pero no le encuentro el sentido.
¿Lo puedo soldar?¿ Igual falta otro trozo...
Supongo que ese metal en forma de gancho va al del eje del pitch, el del eje del pitch esta suelto.
¿Sabéis alguna web donde se vea como reparan el retroceso del pitch? ¿En estos casos que es mejor hacer?

Espero que puedan ayudarme, gracias!

HOMESTUDIO: ELIMINAR EL RUIDO DEL ORDENADOR
https://www.youtube.com/watch?v=FdjVXopskxc

CREAR DISQUETE AKAI EN EL PC // S900 S950 S3000XL S3000 S1100 S100 S3200 S2000 S2800 S01
https://www.youtube.com/watch?v=kD7k4sejJk0

Subir
#2 por samplero ladrón d tracks el 05/01/2016
.

HOMESTUDIO: ELIMINAR EL RUIDO DEL ORDENADOR
https://www.youtube.com/watch?v=FdjVXopskxc

CREAR DISQUETE AKAI EN EL PC // S900 S950 S3000XL S3000 S1100 S100 S3200 S2000 S2800 S01
https://www.youtube.com/watch?v=kD7k4sejJk0

Subir
--399703--
#3 por --399703-- el 05/01/2016
Yo no puedo ayudarte, de esas cosas mecánicas no soy experto. Qué cambio de avatar has dado...
Subir
#4 por samplero ladrón d tracks el 05/01/2016
Mrkeyboard escribió:
Qué cambio de avatar has dado..

Si, me he cortado el pelo.

HOMESTUDIO: ELIMINAR EL RUIDO DEL ORDENADOR
https://www.youtube.com/watch?v=FdjVXopskxc

CREAR DISQUETE AKAI EN EL PC // S900 S950 S3000XL S3000 S1100 S100 S3200 S2000 S2800 S01
https://www.youtube.com/watch?v=kD7k4sejJk0

Subir
--399703--
#5 por --399703-- el 05/01/2016
Y veo que te cambiaste el nombre también, si no es por el hilo, ya no te hubiese podido identificar más.
Subir
#6 por samplero ladrón d tracks el 06/01/2016
.

HOMESTUDIO: ELIMINAR EL RUIDO DEL ORDENADOR
https://www.youtube.com/watch?v=FdjVXopskxc

CREAR DISQUETE AKAI EN EL PC // S900 S950 S3000XL S3000 S1100 S100 S3200 S2000 S2800 S01
https://www.youtube.com/watch?v=kD7k4sejJk0

Subir
--399703--
#7 por --399703-- el 06/01/2016
¿El punto es para resubir el tema a ver si te dan la respuesta? A veces se tarda días y a veces no hay. ¿No tienes algún plan B? Si sabes inglés (creo que sí porque me pasaste algo en inglés una vez) también podrías pensar en los foros en inglés o consultar aquí en que otros lugares puedes pedir la ayuda. También podrías pedir que te pasen el tema a la sección de házlo tu mismo, casi todo ahí es técnica en electrónica.
Subir
#8 por samplero ladrón d tracks el 06/01/2016
Mrkeyboard escribió:
¿El punto es para resubir el tema a ver si te dan la respuesta? A veces se tarda días y a veces no hay. ¿No tienes algún plan B? Si sabes inglés (creo que sí porque me pasaste algo en inglés una vez) también podrías pensar en los foros en inglés o consultar aquí en que otros lugares puedes pedir la ayuda. También podrías pedir que te pasen el tema a la sección de házlo tu mismo, casi todo ahí es técnica en electrónica.

Sí.
Ya he mirado, pero nada...

En realidad más o menos ya se como va el mecanismo, pero es jodido de arreglar. Es un espacio bastante estrecho donde tendría que soldar, es un metalillo que se ha roto y que no vale nada, lo jodido sería tener que comprar un pitch de recambio por un metal que no vale ni un céntimo, ya lo he encontrado por 33 euros... pero me parece que voy a pillar un clip y a intentar soldarlo a ver que tal.

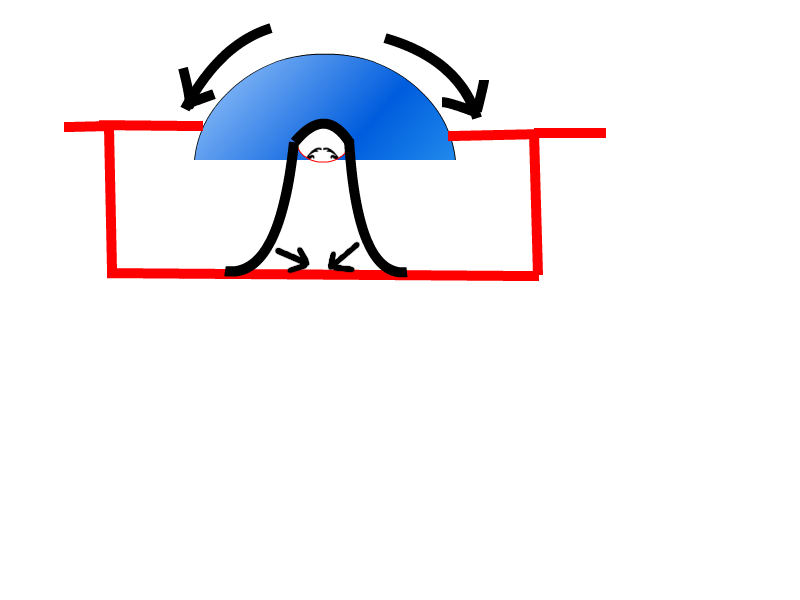

El dibujo representa la parte de atrás que no se ve en las fotos.
Lo de color negro es el metal y las flechas el movimiento y la presión que ejerce para volver al valor 0, es bastante lógico y rudimentario. El problema es que el círculo que hace en el eje se ha destensado un poco...

Creo que con un clip puedo intentar algo...metal-paper-clip.jpg

HOMESTUDIO: ELIMINAR EL RUIDO DEL ORDENADOR
https://www.youtube.com/watch?v=FdjVXopskxc

CREAR DISQUETE AKAI EN EL PC // S900 S950 S3000XL S3000 S1100 S100 S3200 S2000 S2800 S01
https://www.youtube.com/watch?v=kD7k4sejJk0

Subir
#9 por samplero ladrón d tracks el 06/01/2016
Después de no haber obtenido respuesta técnica por parte de ningún usuario del foro y de leerme 400 páginas de un libro de mecánica física sobre pitch bend's en menos de una hora, finalmente he optado por soldar a la base de metal 2 muelles de bolígrafos de propaganda idénticos.

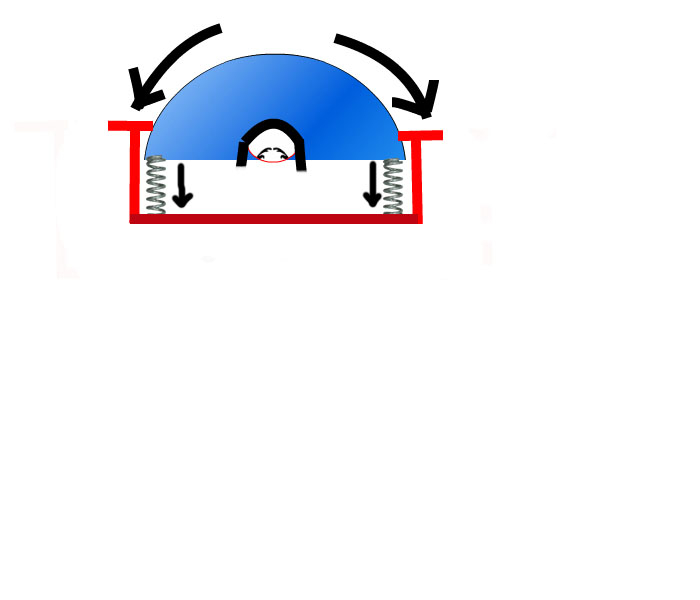

Así quedaría susodicho proyecto amorfo :
