primer proyecto DIY previo de micro

#1 por Aitor Sanchez el 05/08/2015
Hola, soy nuevo posteando, aunk si k os he leido mucho.
Me he decidido con mis escasos conocimientos de electronica a ir montando un previo sencillo e ir modificandolo con la ayuda de quien quiera participar.

http://www.nachosdick.wix.com/nachosdick

Subir
#2 por Aitor Sanchez el 05/08/2015
Me gustaria incorporar una valvula de 6 v. en el circuito, pero solo para colorear, no para amplificar.
Archivos adjuntos:

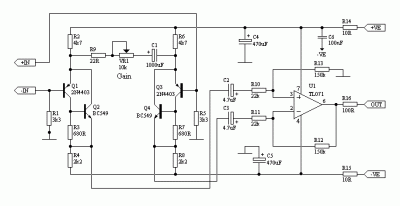

preamplificador para microfono bajo ruido.gif
BBCode:

http://www.nachosdick.wix.com/nachosdick

Subir
#3 por SergioGonzalez el 05/08/2015
Animo con el proyecto estoy a la espera de ver y escuchar los resultados

:comer: :comer: :comer: :comer: :comer: :comer: :comer:

:birras:

Rose Avalon - The Dawn of Symphonic Metal

http://www.Facebook.com/RoseAvalonMusic

Subir
#4 por DSaudio el 24/08/2015
Lindo proyecto. Labura fully bslanced. Yo haría esto: Los transistores de entrada los aparearía aunque sea el hfe y elegiria la version 549c y en vez de los 2n el 559c esto reduciria drasticamente el piso de ruido. El operacional de salida lo cambio por uno mas hi end un AD o similar o bien por un op discreto eso haría que el proyecto sea top. No le pondría una válvula, lo único que agregaría es ruido y nada de valor valvular. Espero noticias de como va el proyecto. Mucha suerte!

http://www.ds-electronica.com

Subir
#5 por DSaudio el 24/08/2015
Esos caps c2 y c3 son críticos tienen que ser de buena calidad o bien probar con capacitores de tantalio que le darán un grano en agudos muy lindo.

http://www.ds-electronica.com

Subir
#6 por Aitor Sanchez el 25/08/2015
Hombre,la verdad que en la protoboard lo probe y me daba mucho ruido y desde ahi lo tengo un pelin abandonado, pero igual el finde con un poco de tiempo le hago los cambios que comentas.
Quizas pida un opa277 que he leido por ahi que es muy buen op-amp.
Lo que no se si tirarme a la piscina y hacer ya el pcb.

http://www.nachosdick.wix.com/nachosdick

Subir
#7 por Aitor Sanchez el 25/08/2015
Perdon, el opa 227

http://www.nachosdick.wix.com/nachosdick

Subir
#8 por Aitor Sanchez el 25/08/2015
Estaba bien dicho, el 227 o el 228

http://www.nachosdick.wix.com/nachosdick

Subir
#9 por DSaudio el 25/08/2015
A priori debería funcionar. El opa277 suena mucho mejor que el tl071 cambiarlo es una buena mejora. Quizás el ruido sea oscilación, probaría bajándole la ganancia de todos modos estoy adivinando.

http://www.ds-electronica.com

Subir
