#16 por karlini555 el 25/10/2013
Gracias Artem!
Con lo bien que habian quedao los taquitos... La verdad que estoy un poco asustado con lo que dices, de momento tendre que esperar a ver si hay reaccion de algun vecino... Ya llevo semanas tocando percusion variada, sobretodo bateria electronica y djembes.. a veces un poco tarde y ningun problema.
Creo que veras alguna ñapa de estas mas en adelante! jjaja..

Respondiendo a Endika, no he usado pladur... problemas de logistica, para mi la madera era mas manejable. (El mdf es un aglomerado de media densidad)
Subir
#17 por karlini555 el 25/10/2013
Sigamos con el proceso.

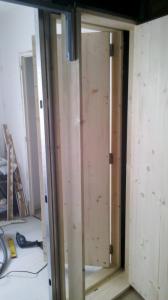

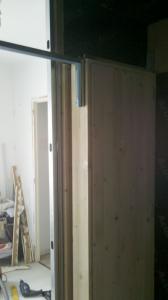

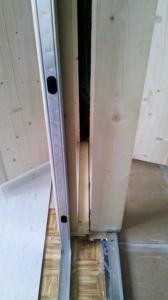

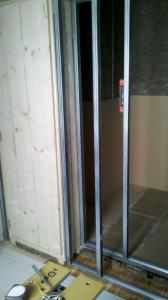

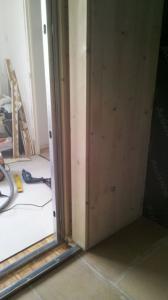

Una vez colocada esta puerta me lie con la otra. Tuve que ponerla sobresaliendo bastante del suelo para que la pared interior quedara igualada con la puerta. Para ello tuve que poner bajo la puerta, en la zona que sobresale, tacos de madera y esta vez si con los tacos de goma.

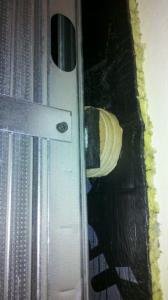

Por el peso de la puerta la perfileria se iba cotra la pared contraria, (ahi va la segunda ñapa Artem), coloque entre la perfileria y las paredes una combinacion de tacos de madera con goma para asegurar, ya no estoy seguro, el aislamiento con la estructura. Lo que si que consegui es solidez estructural.
Vereis tambien que las dos puertas no se tocan!

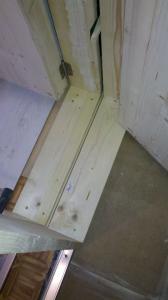

finalmente hice un añadido al marco de la primera puerta para facilitarme mas tarde el tema del sello de la puerta.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#18 por karlini555 el 25/10/2013

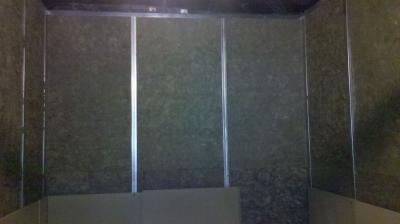

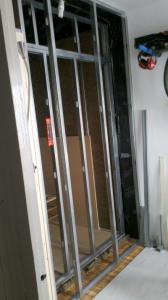

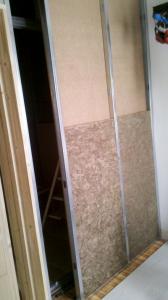

Entre tanto fui colocando la lana de roca en la perfileria y la primera capa de mdf de 16mm.

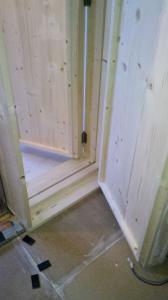

Tambien puse tanto en los marcos como en las puertas unos listones a modo de escalon para asegurar mediante los burletes que puse el final el cierre hermetico, vereis que no hay aun sistema de apertura y cierre, ya hablaremos mas tarde...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#19 por karlini555 el 25/10/2013
Ahora el techo!

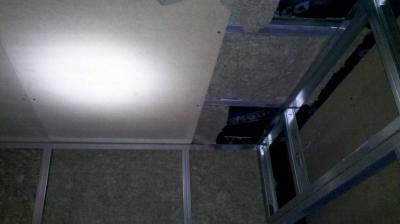

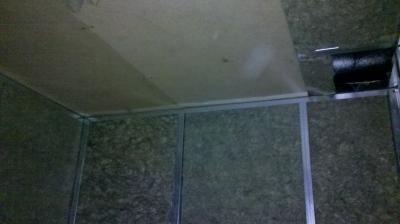

Le di un monton de vueltas y al final lo que me resulto mas facil fue apoyar el mdf sobre la perfileria de las paredes, encima de el mdf a modo de refuerzo coloque unos montantes atornillados y la lana de roca rellenado el espacio.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#20 por karlini555 el 25/10/2013

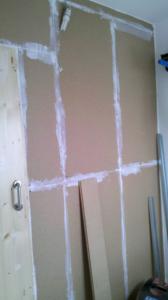

Ahora ya de lo que trataba era de colocar las diferentes capas en paredes y techo...

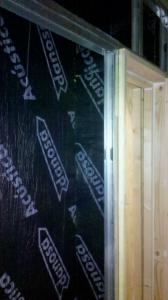

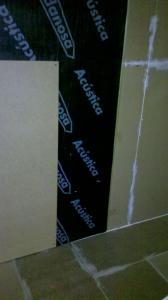

los laterales de las puertas los forre de acustidan 16/4 junto con la pared exterior... esto luego me daria problemas ya que el aire quedaba retenido entre las dos puertas generando mucha presion al cerrar una puerta sobre la otra, le hice unos agujeritos para que el aire pudiera pasar a la camara que queda entre las dos paredes pero no fue muy efectivo, asi que lo que hago es cerrar y abrir despacito para que le tiempo al aire a escaparse un poco.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#21 por kamikase ♕ ♫ el 25/10/2013
:comer:

Hasta el momento y aún no acabado se ve lindo.

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#22 por karlini555 el 25/10/2013
En la ultima foto veis el tirador que puse en las dos puertas y a cada lado. Las puertas cierran a presion y para mantenerlas cerradas tuve que pensar que hacer ya que era necesario que por seguridad alguien desde fuera pudiera entrar aunque yo hubiera cerrado desde dentro.
Lo que hice fue, en la puerta exterior pone uno de esos ganchos que entran en una argollita y queda sujeto, pero el gancho no entra de arriba a abajo si no de abajo a arriba, de esta manera si alguien desde fuera empuja la puerta en gancho cae y se puede abrir. En la puerta interior coloque un cerrojo tipico pero no en horizontal sino en vertical en el lado superior de la puerta, de manera que si alguien desde fuera tira de la puerta el cerrojo cae y se puede abrir. Es un sistema muy sencillo pero cumple su funcion a la perfeccion. Hubiera preferido montar un sistema mas normal pero no veia claro lo de agujerear la puerta y montar un sistema clasico... (no hay foto de esto, si me lo pedis la hago)

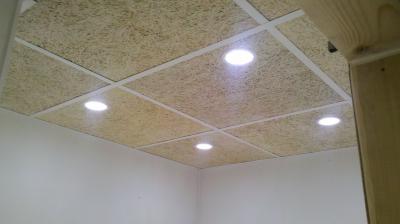

Ahora ya lo que hice fue montar el falso techo con la iluminacion... placas celenit y 4 leds de 7w que iluminan un monton, menos mas que le puse un potenciometro porque iluminan demasiado.
Archivos adjuntos:
BBCode:
Subir
#23 por karlini555 el 25/10/2013
Antes de poner el techo habia pintado las paredes...

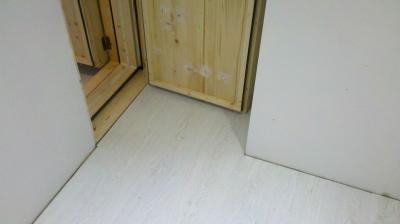

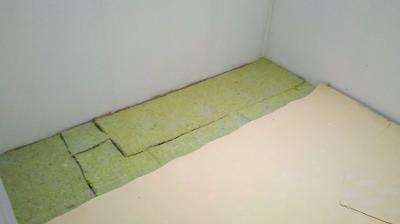

Finalmente colocar el suelo laminado, como dije me sobro acustidan 16/4 y se lo puse, junto con la lamina insonorizante que tenia el suelo anteriormente, no se si aqui tambien puedo haberla cagao Artem, por lo menos esto si que tendria arreglo..
Archivos adjuntos:
BBCode:
BBCode:
Subir
#24 por karlini555 el 25/10/2013
Veis que el hueco entre las dos puertas lo rellene con espuma de poliuretano, no queda mal y siguen sin tocarse una y la otra.
Pues ya esta! luego puse los rodapies, etc..

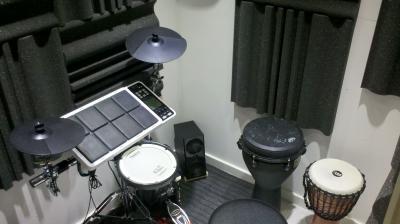

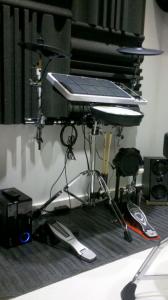

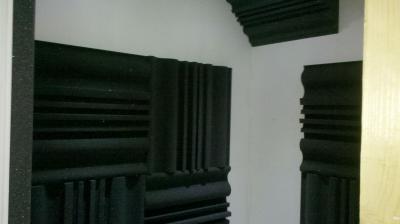

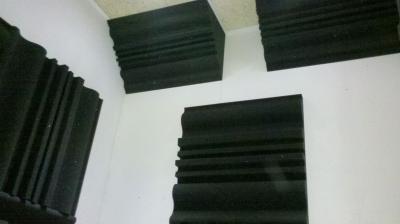

Luego le llego la hora al sonido, ya que era horroroso! Me compre un kit en skumacoustics, el junior, y listos... una maravilla el cambio!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#25 por karlini555 el 25/10/2013
Pues ya esta!
Finalmente comertaros los resultados de insonorizacion. Al principio te crees que con el curro que te has pegao no tiene que entrar o salir nada, y cuando te encierras dentro y escuchas algo mosquea... que ingenuo, la realidad es que el silencio absoluto es complicao. A falta de un sonometro profesional tire de aplicacion de movil, jjaja, y aunque a los valores no les daba mucha credibilidad si que quizas el diferencial entre una medicion y otra puede ser bastante orientativo. En mi caso las diferencias dentro y fuera son de 45-50 db, y la verdad que cuando me meto en el zulo no me entero de na, de hecho lo uso tambien como zona de meditacion, es genial.
Como incombeniente el calorcito en verano, un poco excesivo...

Pues nada, esta ha sido mi forma de agradeceros toda lo que me habeis ayudado en mi proceso! espero que a alguien la sirva como ayuda tambien y para saber lo que no hay que hacer!!! (malditos silentblocks caseros)

Podeis preguntarme cosas mas en detalle, sin problemas.
Saludos a todos!!!
