Como poner phantom a una mesa de mezclas?

#1 por Pakez Cetaceta el 06/09/2013
Bueno os cuento, me han regalado una mesa de los 80 y suena bastante bien pero tiene el problema de que no tiene phantom. Tiene unos 24 canales y me gustaria tener la posibilidad de tener phantom al menos para 12 canales a la vez. Hay alguna forma de hacerlo yo? no tengo mucha idea de electronica solo he soldado 3 o 4 placas en mi vida y era poca cosa, pero me gustaría algún día construirme algo de esto.
He visto varios esquemas pero me hago un lío, si alguno me ayuda se lo agradecería
Me daría igual si se pudiese integrar en la mesa o en un rack

Gracias por adelantado
Subir
#2 por litan el 08/09/2013
Hola,

No es muy complicado añadir alimentación phantom a una señal balanceada para alimentar un micro.

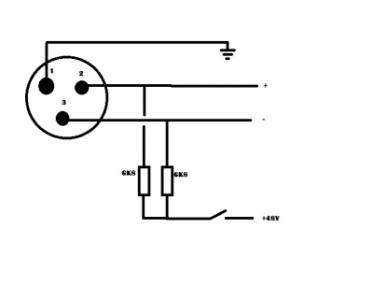

Simplemente tienes que tener una fuente D.C. +48V y de ahí sacas dos resistencias (lo más iguales que puedas conseguir) de unos 6,8K (0.5w) a la señal positiva y negativa de la clavija XLR.

Te dejo un dibujo "profesional" que me acabo de currar a ver si te aclaras.
Archivos adjuntos:
phantom power.jpg
BBCode:

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#3 por Pakez Cetaceta el 08/09/2013
Y la fuente DC+48V es mejor comprarla o hacerla?la verdad es que no me importa hacerla lo que pasa que apenas encuentro esquemas(al menos que me gusten jejeje)
Gracias por el dibujo :D
Subir
#4 por litan el 08/09/2013
Hola,

Si pretendes ponerle phantom a 12 canales necesitas más o menos 1A para alimentar todo. Supongo que si intentas sacar eso de la fuente de la mesa la sobrecargarás. Puedes hacerte una con un transformador y algún regulador de tensión para ajustarla. Si la compras te saldrá bastante más cara y el resultado no será mejor necesariamente. Yo no le metería una fuente conmutada porque te arriesgas a posibles ruidos.

un saludo!

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#6 por litan el 24/09/2013
Si, esa te podría ir bien.

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#7 por Pakez Cetaceta el 24/09/2013
Ok gracias litan subire fotos y te dire que tal cuando lo vaya haciendo ;)
Subir
#8 por Pakez Cetaceta el 15/10/2013
Esta noche o mañana subiré las fotos de la prueba. Funciona a la perfección ni ruido ni cambios en el sonido.
Gracias Litan
Subir
#9 por litan el 15/10/2013
Me alegro! :birras:

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#10 por dap23 (Río Records) el 01/03/2016
Hola compañeros, una duda. Necesito poner esas 2 resistencias por cada xlr al que quiera poner phantom o serían sólo 2 para todos los canales? Gracias de antemano y un saludo.
Subir
#11 por leitmo el 01/03/2016
dap23 (Río Records) escribió:
Necesito poner esas 2 resistencias por cada xlr al que quiera poner phantom o serían sólo 2 para todos los canales?


Dos resistencias en cada canal, es importante que el valor de las dos resistencias de un mismo canal sean iguales o lo más parecido posible. Usa resistencias de película de metal (metal film) al 1% de tolerancia. Son más caras que las de carbón pero su tolerancia es muchísimo menor y el precio de una resistencia es ridículo.

Si funciona no lo actualices.

https://www.youtube.com/JoanMeleroLozano
http://instagram.com/joanemele
https://soundcloud.com/JoanMelero

Subir
1
#12 por dap23 (Río Records) el 01/03/2016
Muchas gracias, leitmo. Muy amable. Saludos ;)
Subir
#13 por leitmo el 01/03/2016
De nada, a disfrutar con el soldador!

Si funciona no lo actualices.

https://www.youtube.com/JoanMeleroLozano
http://instagram.com/joanemele
https://soundcloud.com/JoanMelero

Subir
#14 por dap23 (Río Records) el 01/03/2016
Cabrón :mrgreen:
