Conectar equipo

#1 por ifans el 27/12/2013
Hola.
Me han regalado 4 altavoces autoamplificados Skitec y una mesa de mezclas behringer vmx1000 usb. ¿
Alguien me puede indicar como debería conectar los 4 altavoces a la mesa?. Serie paralelo. cableado etc.
Muchas gracias
Subir
#2 por RaulMX el 29/12/2013
El cableado en serie o paralelo se usa cuando usas amplificadores de potencia y altavoces pasivos, cuando tus altavoces son activos si la mezcladora pasiva (sin potencia) cuenta con 4 salidas canon se conectan a estas salidas, si no necesitas cables que conviertan de 1 canon a 2 canon y listo conectas el cable canon (single) a la salida de la mezcladora y el par de canon del otro extremo a los monitores activos, en esta conección no aplica el serie o paralelo, ya que solo enviaras señal la potencia la darán los altavoces activos.

HP AMD A10-5800K Trinity 3.8GHz, Motu2408mk3, Tascam DM-24, Yamaha MSP7, Behringer Ada8000, Aphex Tubessence, LaunchBox Radial, PreAmps, EQ, Comp, Capi, Pearce BC1, Marshall Valvestate, Micrófonos Shure y AKG.

http://publicidadendisco.com.mx/

.

Subir
#3 por e_mac el 29/12/2013

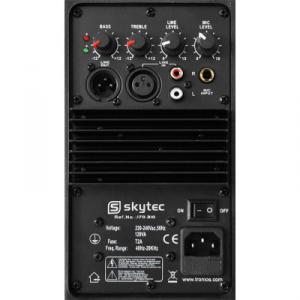

No mencionas el modelo de los altavoces Skytec, pero ahí van unos supuestos casos de conexión.
Conexión por cannon (XLR) en "cascada".
De la salida izquierda de línea general de la mesa ---> entrada altavoz izquierda 1 ---> salida altavoz izquierda 1 ---> entrada altavoz izquierda 2.
Con la salida derecha, lo mismo.
Necesitarás en total 4 cables con XLR macho-hembra.
Archivos adjuntos:
BBCode:

Mirar los manuales de tus aparatos es tu función, no la mía.
Si consideras positiva mi aportación, dale al "me gusta",
justo aquí.

Subir
#4 por e_mac el 29/12/2013

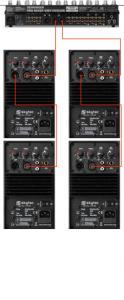

Lo explicado antes en una imagen.
Archivos adjuntos:
behringer vmx1000 usb-Skytec loudspeaker connections.jpg
BBCode:

Mirar los manuales de tus aparatos es tu función, no la mía.
Si consideras positiva mi aportación, dale al "me gusta",
justo aquí.

Subir
