Construir un "scratcher"

#16 por Fernan486 el 24/01/2009
¡Que hay!

He seguido investigando. Resulta que el ratón por dentro lleva un sistema de fotodiodos. Un dioso emite luz hacia el fotodiodo, y una ruedecita con agujeros intercalados deja pasar la luz dando a entender que hay movimiento. Bien, ahora que conocemos el sistema mi prueba es bajar un programa que interprete el movimiento del ratón como el de un controlador midi y meter un nuevo mecanismo entre los fotodiodos del ratón. Intentaré enseñaroslo un poco más adelante.

¡Saludos!

El graffiti en la cochera y el break en cartón de nevera.
Who is tha meeeeeeeeeeeeeeeenn???.

Visita mi blog:
http://www.demsadas.tk/ (Si encontráis problemas con la visualización, avisadme por favor)

[url=http://www.myspace.com/demo

Subir
#17 por Fernan486 el 24/01/2009
Os dejo este programa por si os queréis aventurar por vuestra cuenta. Habrá más programas así por la red.

http://www.vimidi.com/about

El graffiti en la cochera y el break en cartón de nevera.
Who is tha meeeeeeeeeeeeeeeenn???.

Visita mi blog:
http://www.demsadas.tk/ (Si encontráis problemas con la visualización, avisadme por favor)

[url=http://www.myspace.com/demo

Subir
#18 por NNR el 02/02/2009
Yo ya me he construido el mio, es la misma "arquitectura" q el d la caja d pizza pero con un lectos d cds dl año 0. No funciona mal, ya os subire una foto.

http://www.fullbasstards.com

Subir
#19 por kizito el 02/02/2009
Yo tambien me estoy haciendo uno..con un disman viejo..estoy intentando cambiar el laser del disman por el laser del raton..!
Ahora hay que ver..como hago para pulsar click..!

Ya os comentare..!

Renovando la firma..!!tic tac tic tac..

Subir
--15336--
#20 por --15336-- el 02/02/2009
...
Normalmente eso se hace incorporando una banda resistiva a modo de pulsador (es más facil de explicar si lo ves...)
Aún no controlo como hacerlo bien pero es lo que llevan la vci y la xponent.

;)

...
Subir
#21 por Fernan486 el 02/02/2009
kizito escribió:
Yo tambien me estoy haciendo uno..con un disman viejo..estoy intentando cambiar el laser del disman por el laser del raton..!
Ahora hay que ver..como hago para pulsar click..!

Ya os comentare..!


Si consigues hacer rular VIMIDI en teoría no necesitas pulsar, porque actúa el ratón como midi. Yo no he conseguido hacerlo funcionar #-o

¡Saludos!

El graffiti en la cochera y el break en cartón de nevera.
Who is tha meeeeeeeeeeeeeeeenn???.

Visita mi blog:
http://www.demsadas.tk/ (Si encontráis problemas con la visualización, avisadme por favor)

[url=http://www.myspace.com/demo

Subir
#22 por 3bien el 05/02/2009
yo pienso que ese video es una farsa
Subir
--15336--
#23 por --15336-- el 05/02/2009
...

3bien escribió:
yo pienso que ese video es una farsa


#-o

...
Subir
#24 por KeTaTek el 05/02/2009
tu flipasss una farsa jajaj eso es inteligenciaa !XD

¡¡¡¡¡¡¡¡¡¡¡FRee PaRTy iS NoT a CRiMe !!!!!!!!!!

Subir
#25 por Fernan486 el 05/02/2009
KeTaTek escribió:
tu flipasss una farsa jajaj eso es inteligenciaa !XD


No es una farsa, ni tampoco es una sublime demostración de inteligencia. Probad a hacerlo y veréis que hay una pega: el láser del ratón posiblemente no detecte correctamente las pasadas rápidas del cartón. Además, el soporte es de cartón.

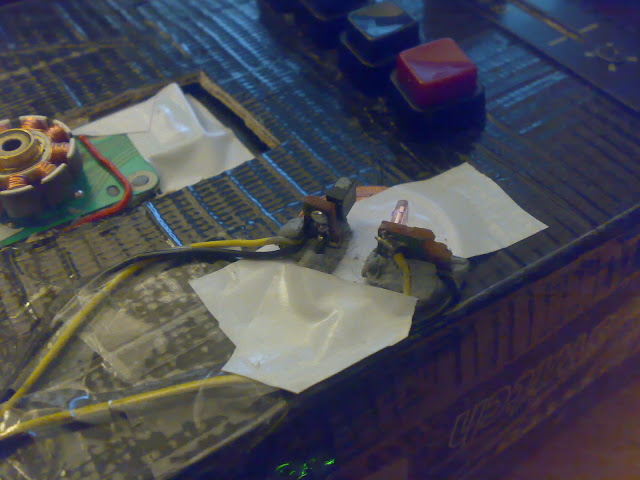

Si os fijáis en este scratcher casero veréis una cosa interesante: un sistema de fotodiodos

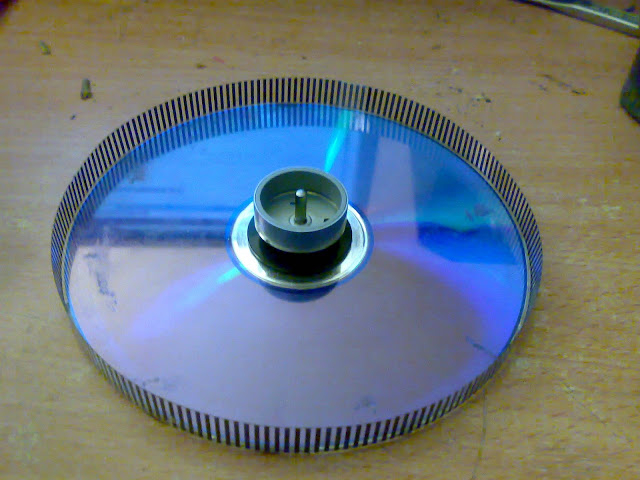

Donde entre el diodo receptor y el emisor pasan las bandas de este CD con una tira de acetato sobre la que se han impreso unas rayas:


Si desmontáis un ratón viejo de bola veréis que también hay dos fotodiodos (uno que permite el movimiento horizontal (Y)* y otro que permite el movimiento vertical (X)*, que se accionan por el giro de unas ruletitas perforadas. Con el acetato con rayas impresas se pretende conseguir el mismo efecto, aprovechando uno de los fotodiodos, X o Y del ratón, dependiendo del programa con el que hagamos scratch.

Ahora falta perfeccionar este modelo un poco, con el tema del botón del ratón, o lo de convertir el ratón en un dispositivo midi con algún software, o algo.

PD: No os asustéis, para esto no hace falta saber NADA de electrónica. Es aprovechar trastos viejos sin tener que coger ni siquiera un soldador :mrgreen: .



*[pensad en los ejes de una gráfica, X e Y)

El graffiti en la cochera y el break en cartón de nevera.
Who is tha meeeeeeeeeeeeeeeenn???.

Visita mi blog:
http://www.demsadas.tk/ (Si encontráis problemas con la visualización, avisadme por favor)

[url=http://www.myspace.com/demo

Subir
#26 por Fernan486 el 05/02/2009
Si hay algo que no entendáis preguntad sin miedo, aunque puedo saber menos que vosotros en algún caso :lol: #-o

El graffiti en la cochera y el break en cartón de nevera.
Who is tha meeeeeeeeeeeeeeeenn???.

Visita mi blog:
http://www.demsadas.tk/ (Si encontráis problemas con la visualización, avisadme por favor)

[url=http://www.myspace.com/demo

Subir
#27 por Beat Bender el 10/02/2009
Me apunto! En cuanto duerma un poco me construyo uno,jajajajaj

Vendo/Cambio: Roland EG-101 / Behringer VMX200 / Esi Maya44 Usb / Evolution Mk-425c / M-Audio X-Session Pro / Emagic MT4 / Phonic Mu1002 / Gameboy Color / Amstrad CPC 464

Subir
--15336--
#28 por --15336-- el 10/02/2009
...
http://www.casainho.net/tiki-index.php? ... +turntable

Para que no digais que no os ayudo...

;)

...
Subir
#29 por kizito el 10/02/2009
Yo voy a hacer una visita al punto limpio para cojerme algun reproductores de vinilos de esos viejos e intentar hacer algo con ratones con bola..con los ejes y eso!

Renovando la firma..!!tic tac tic tac..

Subir
#30 por Fernan486 el 10/02/2009
Es factible. Falta el software que nos convierta el movimiento del puntero en señal midi. ¿Qué se os ocurre?
