DIY Footswicht Mesa Boogie F-30

#1 por apvaro el 25/05/2010
Hola.
Acabo de adquirir un mesa boogie F30, estoy encantado, pero a la persona que se lo compre no tenia el pedal de cambio de canal, asi que con uno marshall he conseguido hacer que cambie de canal y que se active el contour. Me gustaria poder afinarlo algo mas y agregarle unos leds como el original y añadirle la activacion de la reverb.

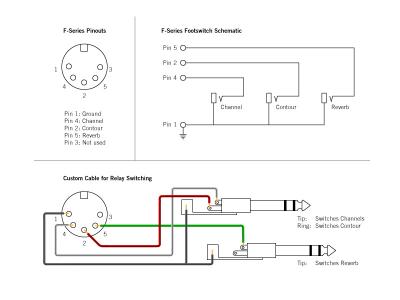

El pedal tien un cable de 4 pines y con este esquema he conseguido aparñar el marshall.
¿Alguien me podria decir como agregarle los leds y demas? ¿sera muy dificil?
Saludos
Archivos adjuntos:
BBCode:
BBCode:

Cada dia practico menos... y hace tanto tiempo que empece....
http://www.myspace.com/apvaro

Subir
#2 por jBetances el 25/05/2010
El problema es que no veo ningun VCC por ahi... :-k

Sin firma, por ahora...

Subir
#3 por apvaro el 25/05/2010
que es un vcc? :lol:

Cada dia practico menos... y hace tanto tiempo que empece....
http://www.myspace.com/apvaro

Subir
#4 por ne0 el 29/05/2010
No hace falta ningun VCC, ni nada de eso, te adjunto el esquema del pedal, el conector DIN del esquema no es el mismo del Mesa pero te servira para ver como funciona.
Saludos!!
Archivos adjuntos:
