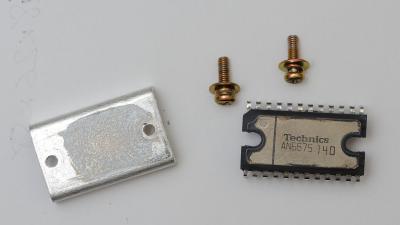

Fallo IC 101, AN 6675 Technics SL 1200 1210 MK II

#1 por MAT7nueve el 09/03/2016
Hoy mismo he reparado un fallo en una plato Technics SL 1200 Mk II. Os describo los síntomas, por si os puede ser útil:

-Aparentemente todo parece funcionar bien, pitch, strobo, led's, cambio de velocidad, pero:

- Da pequeños tirones muy rápidos y cortos, sin importar velocidad y/o posición del pitch.
- Arranque y parada inconsistentes.
- Aleatoriamente, no hay respuesta al pulsar para que arranque. O da un pulso y gira al revés.
- Al frenar y calar el plato, se queda parado en unas posiciones determinadas.

Archivos adjuntos:
BBCode:
Subir
#2 por scarface999 el 09/03/2016
gracias por la info! un placer ver tutos asi.
saludos
Subir
mod
#3 por Zitro el 10/03/2016
#1

Gran vídeo, Mat.

Muchísimas gracias.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#4 por Javier el 10/03/2016
Muy bueno el video, gracias por la información yo aquí sigo con el fallo que te dije que mas o menos es el mismo pero no llega a ser el mismo del todo lo que no se es como hacer as mediciones en los ci, gracias de nuevo como siempre
Subir
#5 por MAT7nueve el 10/03/2016
De nada chavales, si algún dia os pasa ya teneís idea de por donde tirar.

#4 Javier, en los esquemas de servicio, dónde salen representados los CI's, hay unos cuadros en cada pin que marcan el voltaje.
Subir
#6 por MAT7nueve el 16/03/2016
Quizá no sea el problema principal por el que haya fallado el circuito integrado, pero he estado haciendo pruebas con mis platos y el calor que genera éste chip és increíblemente alto, tras poner unos discos una media hora, el calor que se genera es suficiente como para poner el dedo en el disipador y quemarte bien.

Cuando se genera más calor, es cuando más exigimos al plato, es decir, al frenarlo, empujarlo buscar el cue, etc...

Así que mejor prevenir que curar, un chip de éstos vale 30 euros; un disipador mayor, con mas superficie, cuesta como mucho 2 euros.

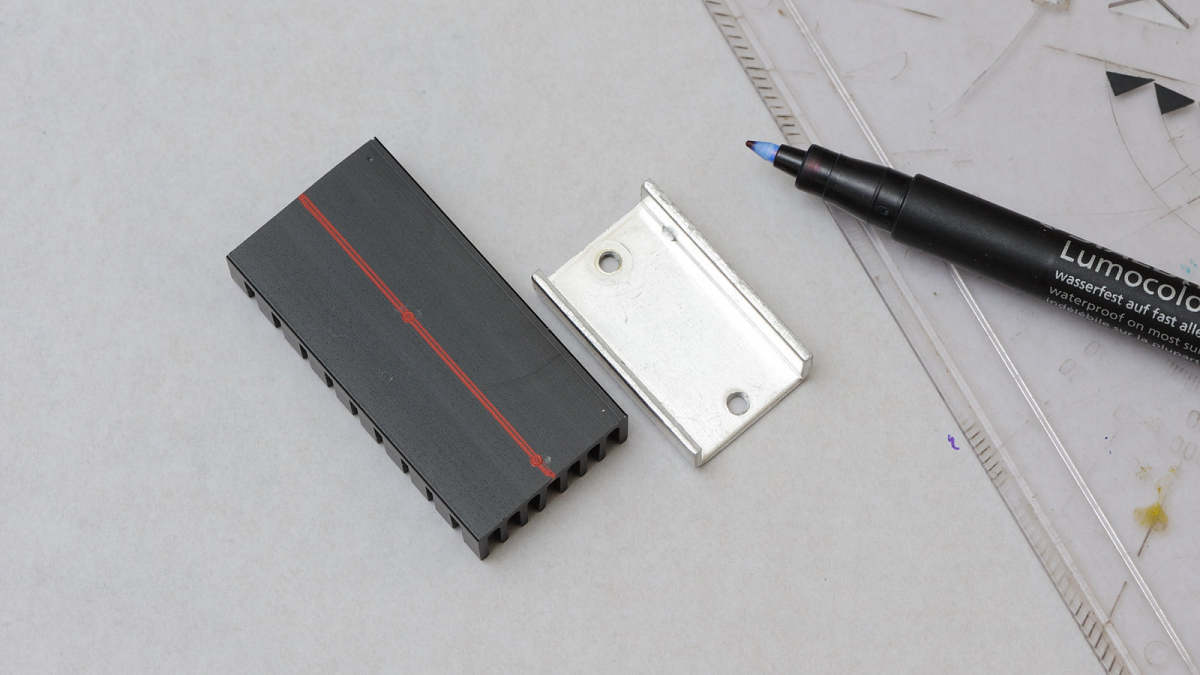

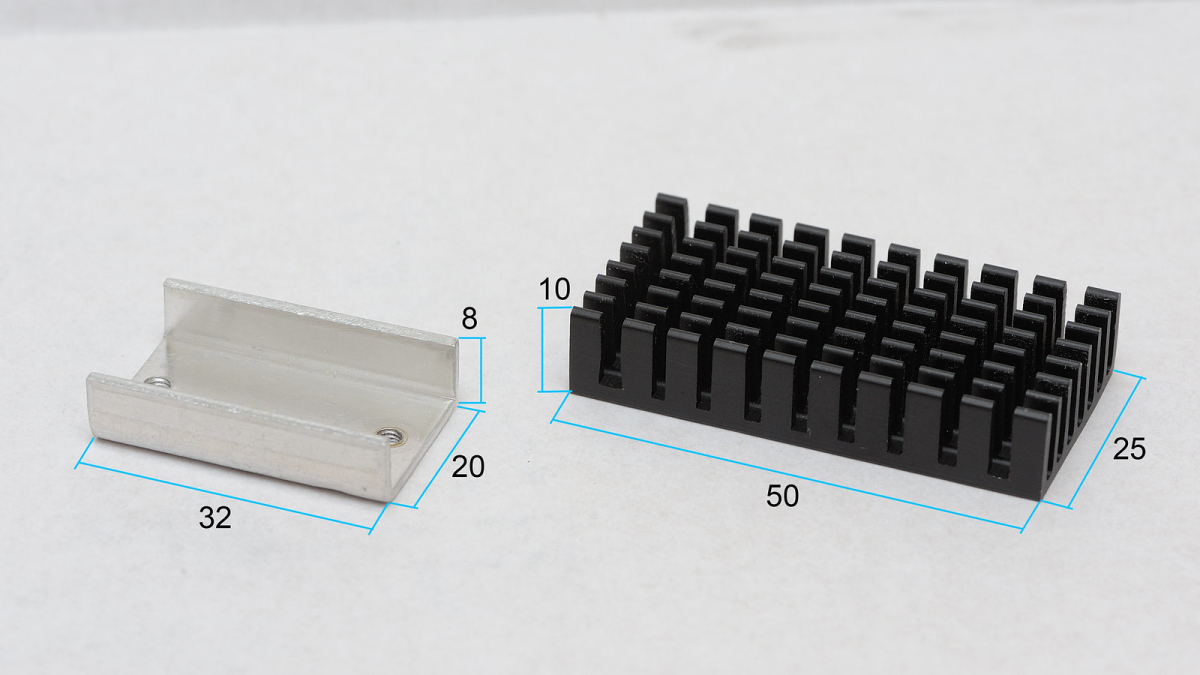

Este disipador, además de ser más ancho, alto y largo, cuenta con muchas más aletas, lo que aumenta en mucho la superficie total. Aunque al montarlo éste sobresale por un lado del chip, el peso no es suficiente como para afectar a las patillas / puntos de soldadura.

Es importante que el disipador NO toque la chapa que rodea el motor.

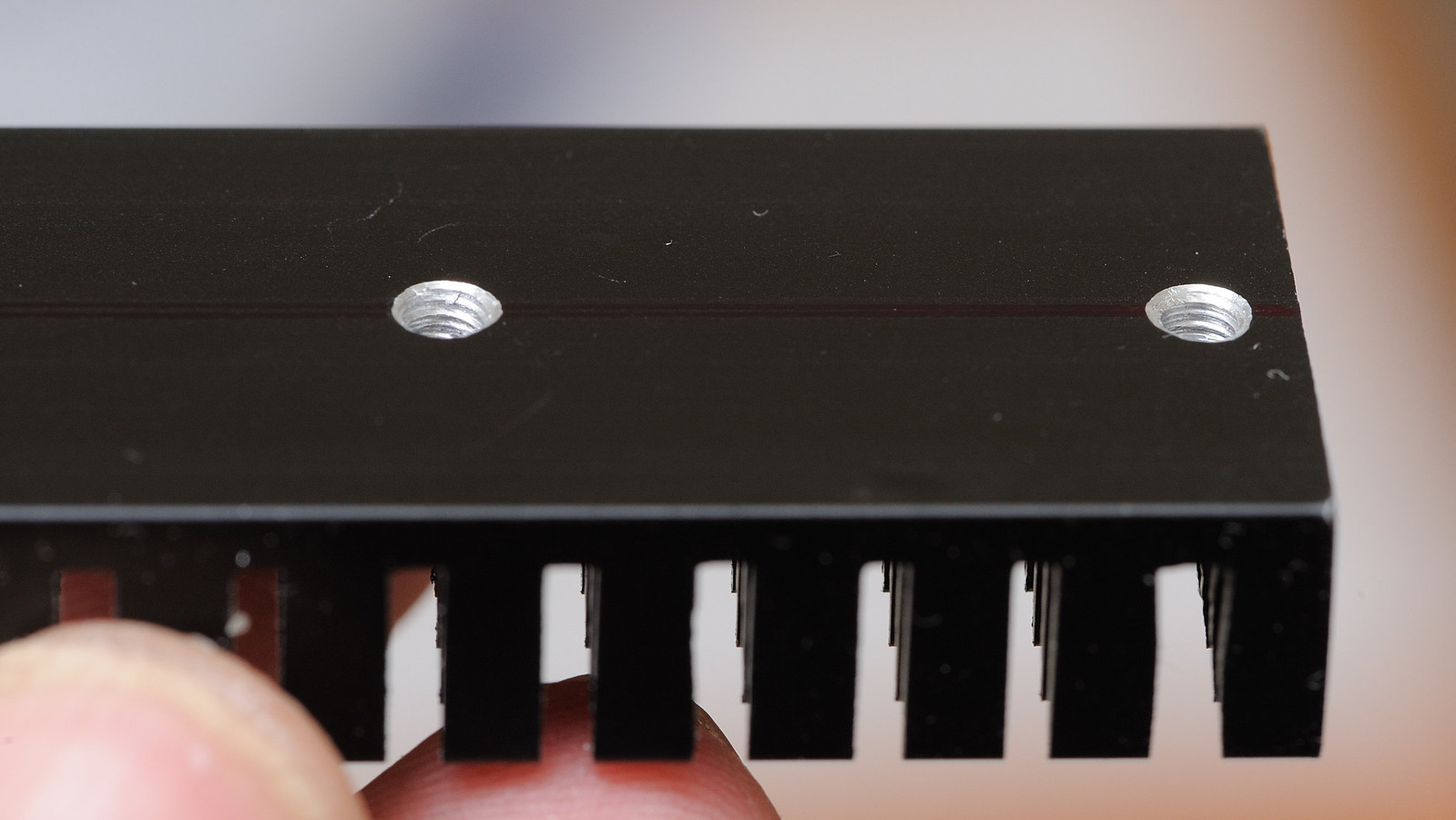

La distancia entre los agujeros son 25mm, y las roscas de métrico 3

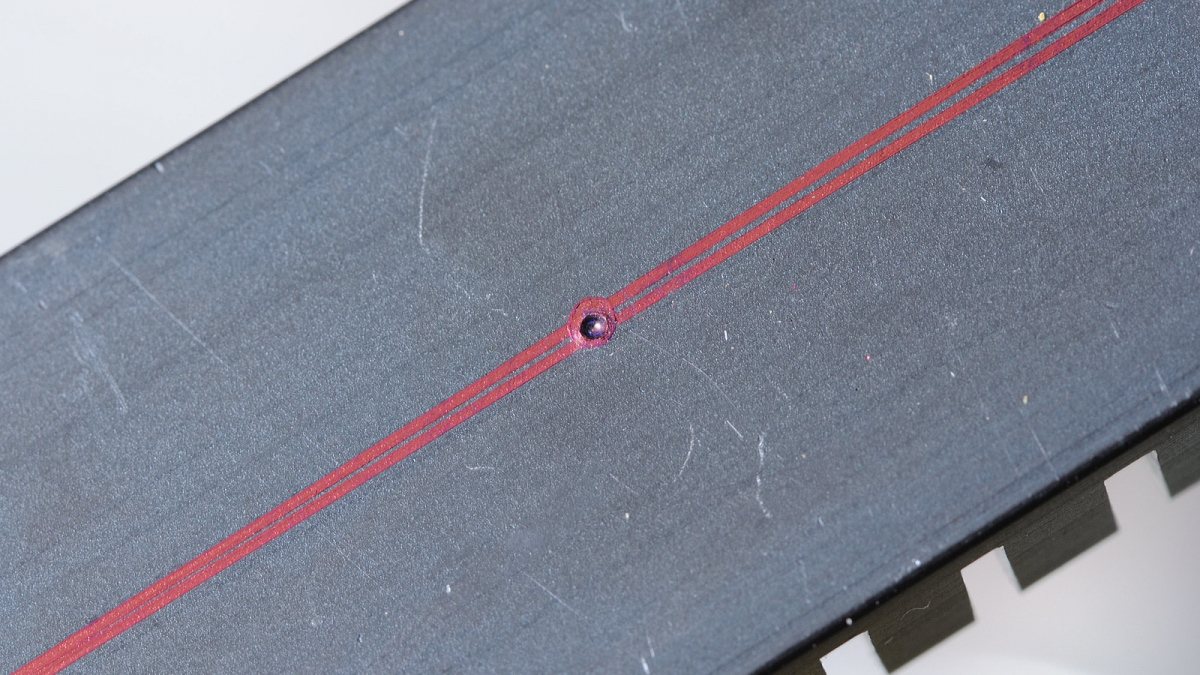

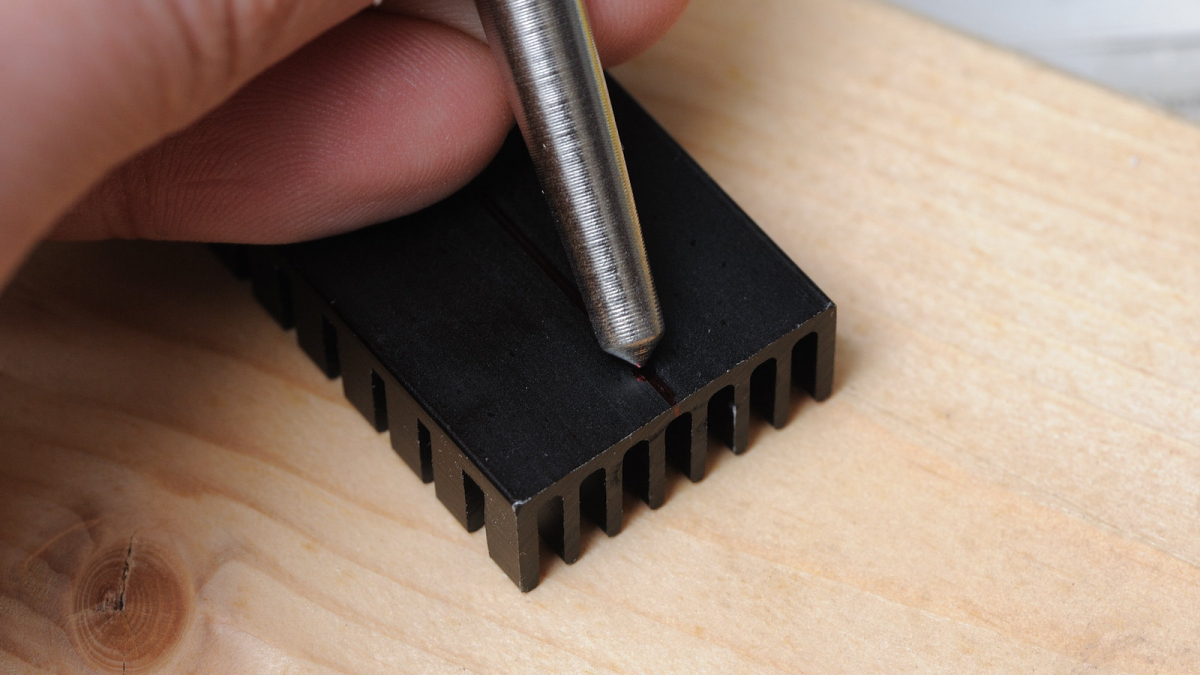

Marcamos los taladros con un granete, para que no se no vaya la broca y rayemos la superficie; si por lo que sea hacemos una raya, y ésta es bastante profunda y/o abultada, mejor descartamos ése disipador ya que la conexión térmica fallará.

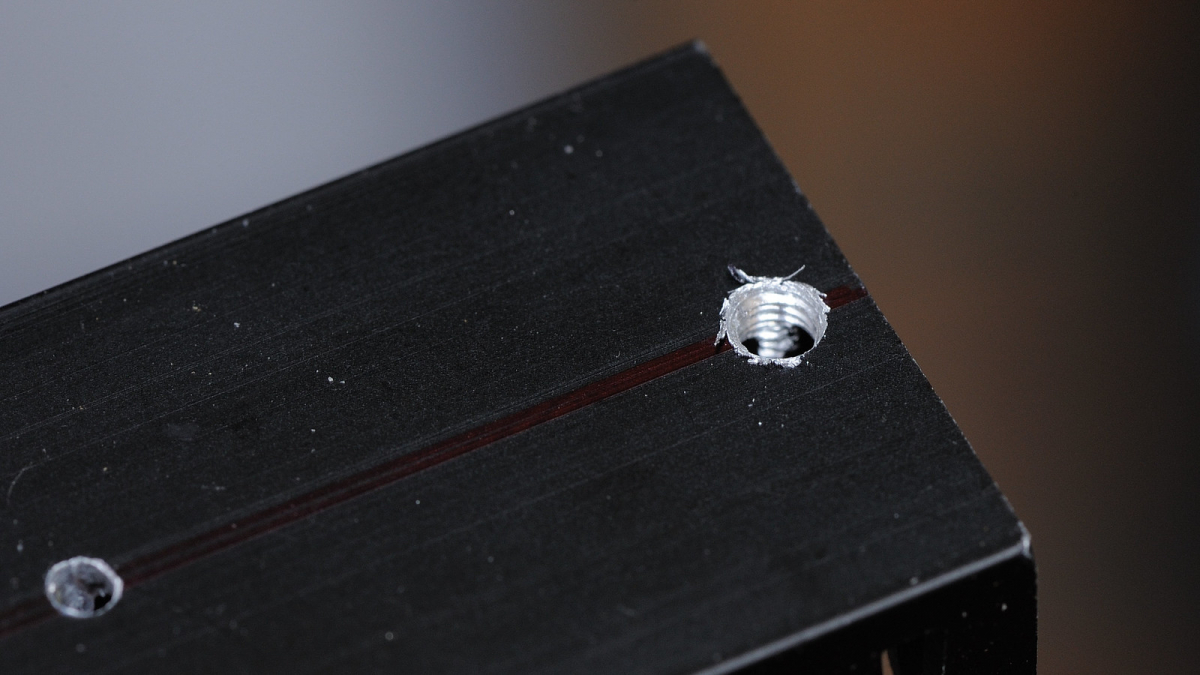

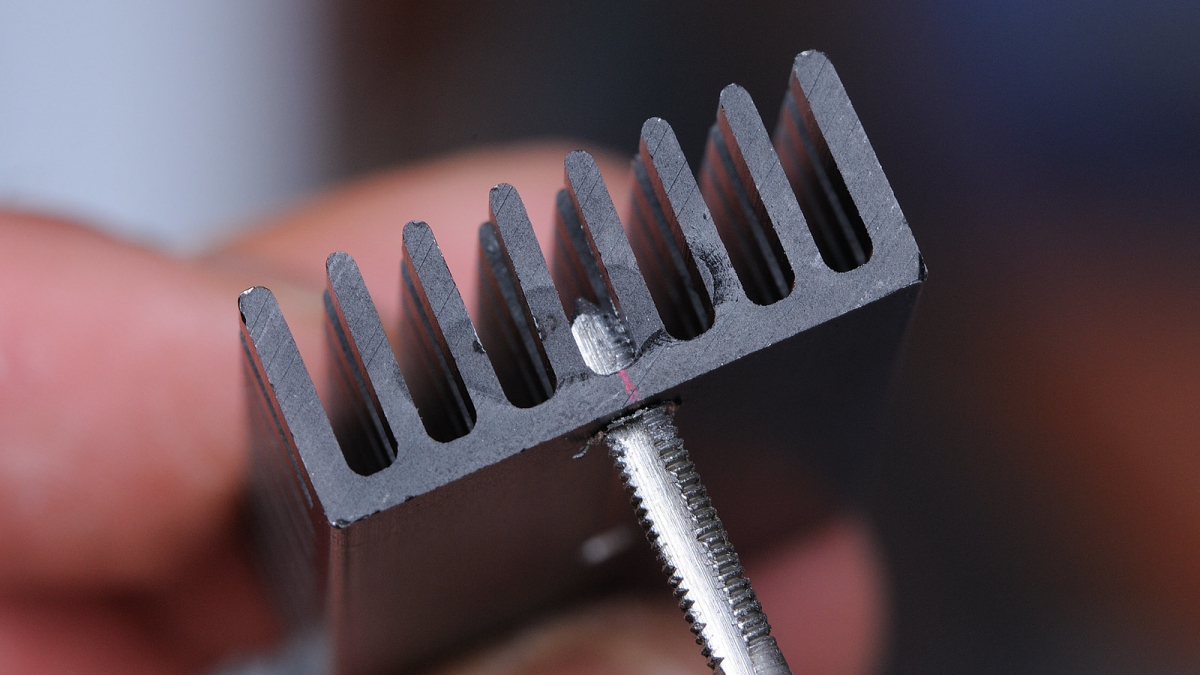

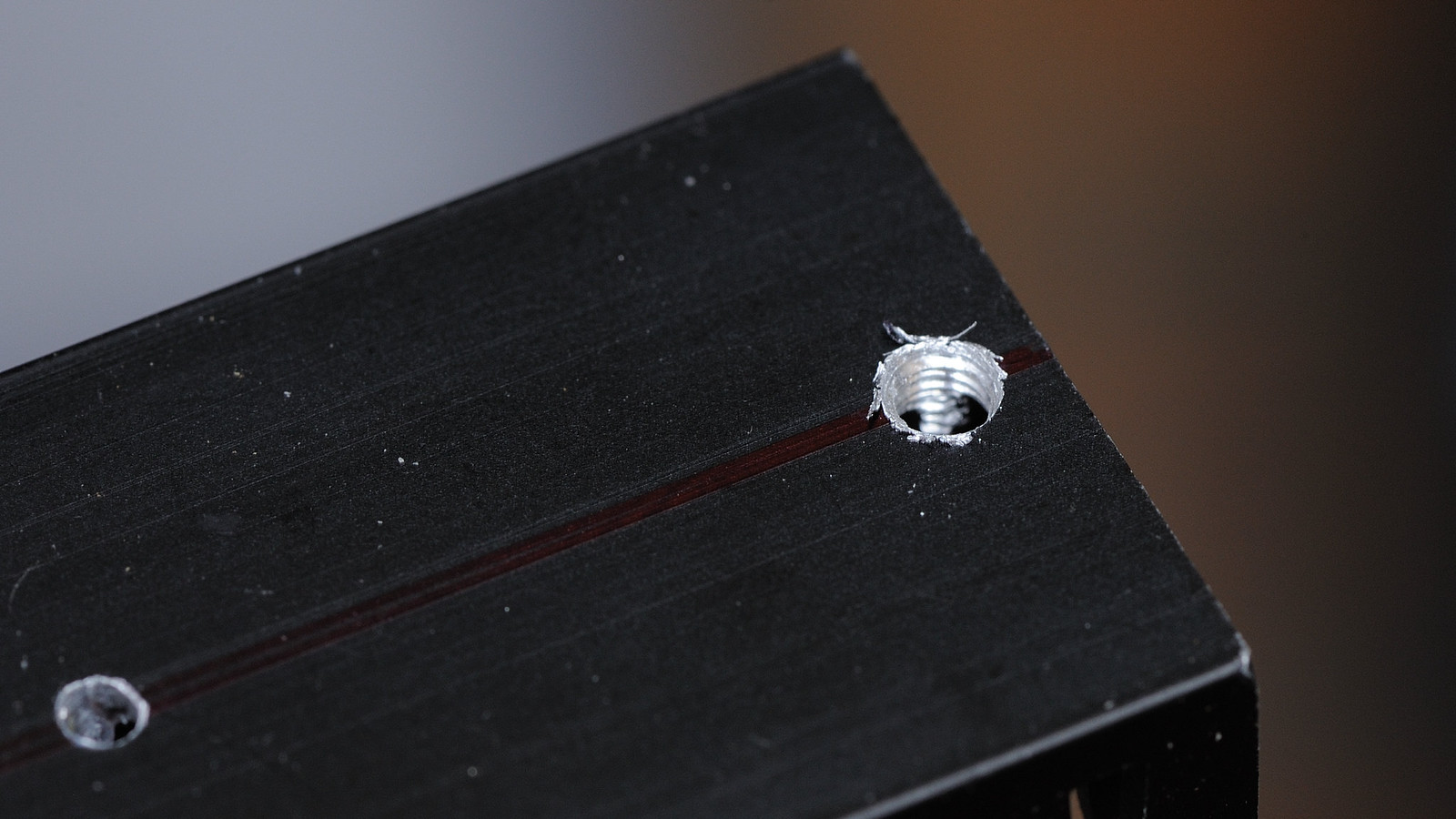

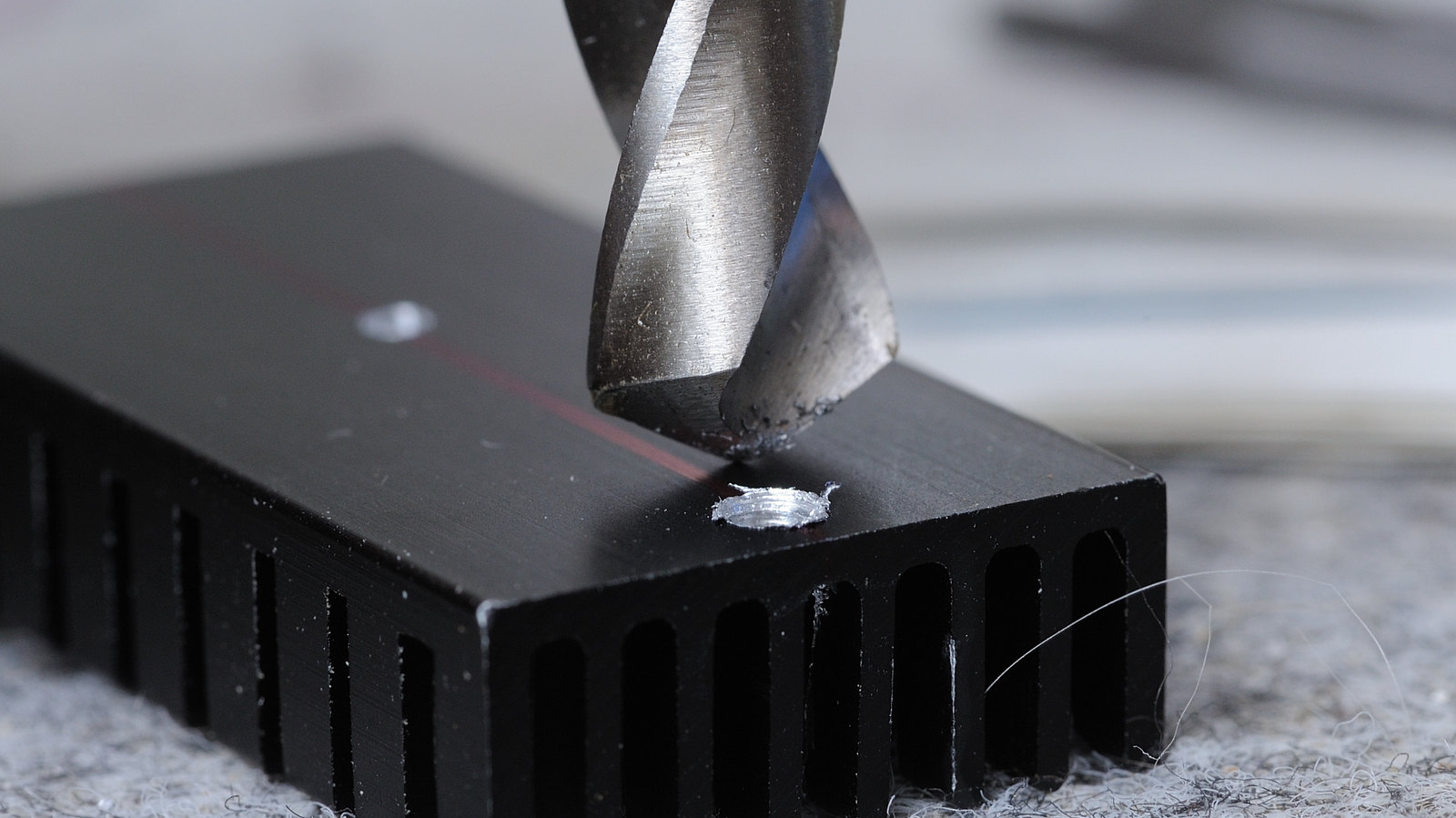

Después de realizar el roscado, retiramos las rebabas con una broca mas grande (13mm) bien afilada, girándola con la mano suavemente retirando todo el material; luego podemos pasar el canto de una regla o similar para asegurarnos que no hay ningún escalón.

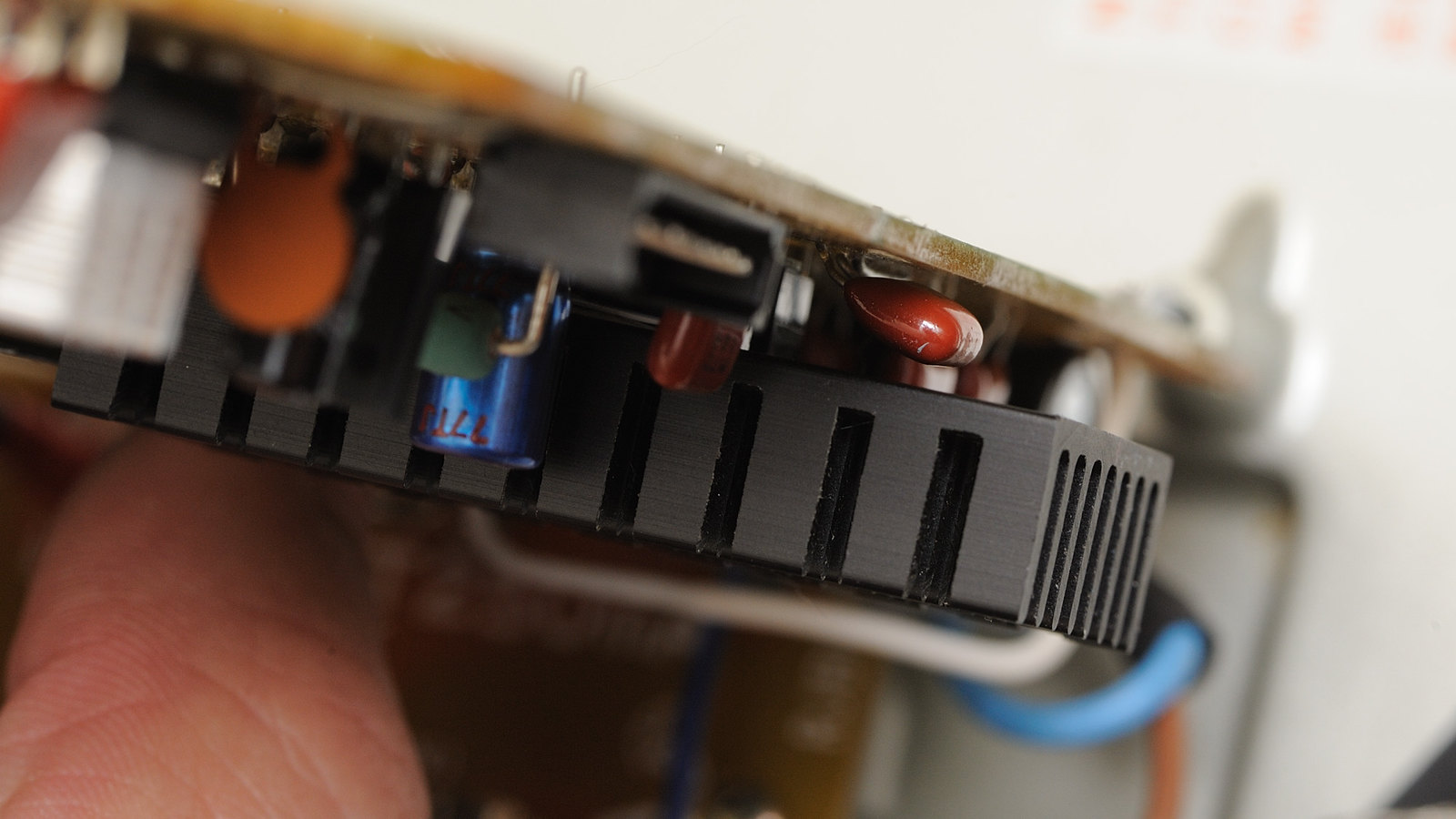

Y ya lo tenemos, ahora sólo nos falta aplicar un poco de pasta térmica (lo justo y necesario, poner de más no ayuda) y doblar con cariño el condensador C107. Si tu placa es más antigua y los condensadores son más gordos, es casi mejor soldarlo por debajo de la placa.

Subir
1
#7 por bostero el 16/03/2016
Impecable!!! :plasplas: que proligidad
Subir
#8 por Berinhard el 16/03/2016
Estupendo tutorial.
El AN6680 también lo has mejorado considerablemente :plasplas: :plasplas:

2 Technics 1210 MK5, Technics 1210 M5G, 2 Pioneer CDJ 2000 Nexus, Pioneer DJM 900 Nexus, Pioneer RMX 1000, Pioneer HDJ 2000, Traktor Kontrol X1 MK2, Sennheiser HD 25 C II, Allen&Heath Xone 4D, Macbook Pro, Serato Scratch Live SL3, Krk RP6 Rokit G3

Subir
#9 por Max el 16/03/2016
#1

...muchas gracias....gran aporte !!! =D>

Emilio López "ELO-MAX" (Superlópez)
- Selecciono 2 DJS. http://www.hispasonic.com/anuncios/selecciono-2-djs-madrid/572539
- FORMACIÓN DE DJS - Diciembre 2016, 2 plazas libres.
http://www.hispasonic.com/anuncios/formacion-curso-dj-madrid/325135

Subir
#10 por MAT7nueve el 17/03/2016
#7 Me has hecho de buscar la palabra, no la conocía jajaja

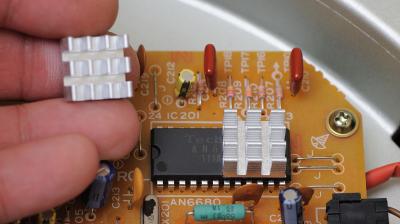

#8 Si, ya que estaba, son de éstos que traen como una cinta de doble cara que transmite el calor. Este también se calienta, aunque no tanto como el 6675, pero "por si...", ya que también ronda los 30€
Archivos adjuntos:
Technics heatsink_12.jpg
BBCode:
Subir
#11 por MAT7nueve el 21/03/2016

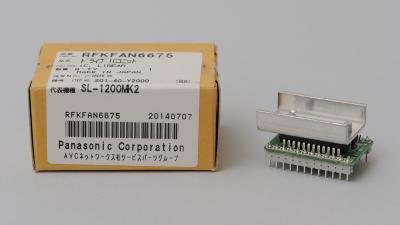

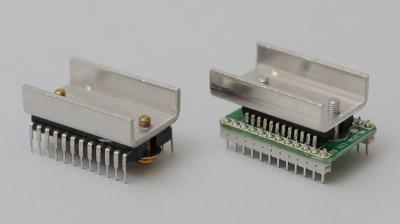

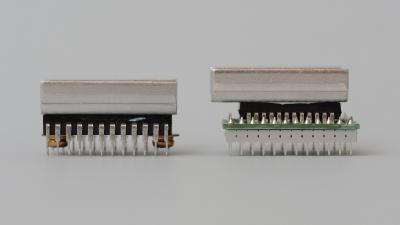

Para los más curiosos, os pongo unas fotillos de cómo es el nuevo AN 6675
Archivos adjuntos:
Technics AN 6675 1.jpg
BBCode:
Technics AN 6675 2.jpg
BBCode:
Technics AN 6675 3.jpg
BBCode:
Technics AN 6675 4.jpg
BBCode:
Technics AN 6675 5.jpg
BBCode:
Subir
