Buenas!!

Me he animado a practicar analizando la acustica de una sala, por que no me gustaría que en el momento de la verdad (vease, cuando me ponga manos a la obra para dejar la sala mejor) no tenga una pifiada garrafal en el primer proceso de la cadena: las mediciones y el analisis.

descripcion de la sala:


rectangular.
W= 4.5
L= 5
H= 2.5

partimos de unas medidas horrendas por ser casi medio cubo perfecto. asi que guerrá tengo asegurada en graves :D

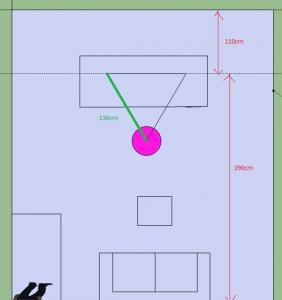

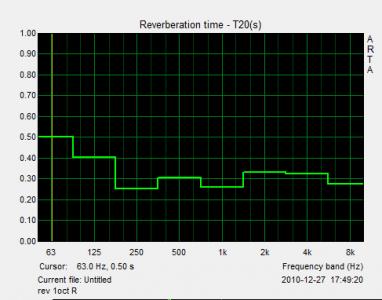

Vamos a ver la reverberacion en frecuencias (T20) 1/1 oct del altavoz derecho:


como se preveía, hay cachondeo en graves, aunque lo veo aceptable (por comparación con otros home studios tratados).

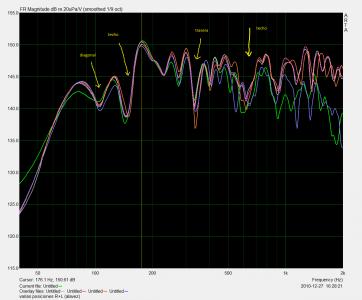

Veamos la respuesta en frecuencia. He echo varias mediciones en el sweet spot con los dos altavoces:


He echo unos apuntes, pero nose si lo que afirmo es correcto.

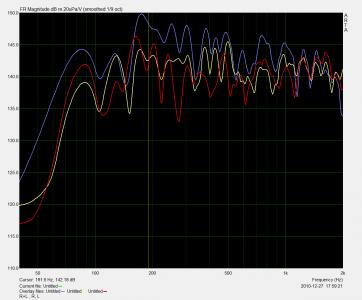

Aqui esta la medicion separado los altavoces:

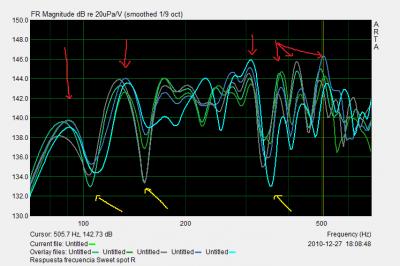

Y aqui una de varios puntos del sweet spot solo con el altavoz derecho.

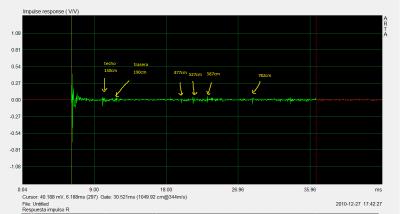

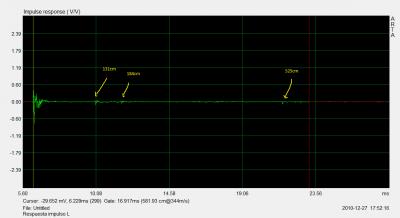

Para acabar, pongo la respuesta de impulso de los dos altavoces:




A ver que os parece.
Saludos!
Archivos adjuntos:
BBCode:
rev 1 oct R.png
BBCode:
sweet spot r+l.png
BBCode:
sweet spot r+l - r - l.png
BBCode:
sweet spot R.png
BBCode:
respuesta impulso L.png
BBCode:
respuesta impulso R.png
BBCode:
Subir
#2 por dasdas el 27/12/2010
Por lo que veo, tengo 2 modos gigantes a 80 y 150. A parte parece que debería crear una zona libre de reflexiones con urgencia, ya que se distinguen muy bien las primeras reflexiones causadas por techo o paredes anteriores y posteriores.

Parece que tengo muy mala simetria. Mirando las dos respuestas de impulso de los dos altavoces, se ven muy diferentes. Detras de un altavoz tengo un armario esquinero, en el otro para igualar le he puesto un colchon justo detras del altavoz, pero la esquina esta totalmente descubierta, yeso blanco matadorrr!

Tambien comentar que tengo un ecualizador a la salida atenuando con Q muy baja las frecuencias de los modos (80 y 250). Las atenuaciones son entre -5 y -8dB (bastante altas).

Saludos!
Subir
--32611--
#3 por --32611-- el 28/12/2010
Mira las reflexiones en la pantalla de la ETC, tu análisis me parece bueno.
Subir
#4 por dasdas el 29/12/2010
Muchas gracias Nearfield!
Subir
#5 por Eduardoc el 30/12/2010
Si tienes monitores de campo cercano, es mejor que los uses más cerca, a un metro, esos 36cm aunque son pocos influyen, no debería hacer falta usar un ecualizador en principio pero es necesario tener la acústica controlada, no pones si tienes material absorbente en las paredes para mejorar la acústica, esto es imprescindible, algún tipo de trampas de graves deberías usar para controlar los graves.

Saludos

*Mezclo tu música On-line*

Mis Publicaciones en la Revista: Digital Music
Mis fotos: Aquí

Subir
--32611--
#6 por --32611-- el 30/12/2010
Alguien escribió:
algún tipo de trampas de graves deberías usar para controlar los graves.

Si con varias medidas se confirma que tiene 0,5s de reverb a 63 Hz, no me parece que necesite trampas a no ser que bajara en medios de 0,3.

Tiene pinta de estar dentro de las recomendaciones de la EBU 3276.
Subir
#7 por solker el 30/12/2010
Seguramente sea mucho pedir, pero ahora que ya tengo el estudio en marcha me gustaría medirlo. Cuando veo estos posts no niego que me pierdo un poco, ¿me podríais decir detalladamente, como procedo (herramientas, programas a ser posible free o demo), y demás, para llevar a cabo las mediciones?

Un saludo

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#8 por Hawkmoon el 30/12/2010
Me uno a ti Solker para saber procedimientos,programas,etc.

Saludos!

puede parecer un idiota y actuar como un idiota, pero no se deje usted engañar, es realmente un idiota.

http://www.davidchfolch.com

http://www.marleerecords.com

Subir
#9 por dasdas el 30/12/2010
#5
Gracias Eduardoc por aportar tu punto de vista. Probaré de juntar más los altavoces para conseguir asi un sweet spot más cerca. Ya te contaré.

Decirte que no tengo nada tratado. Solo un par de colchones colocados en diferentes puntos. Como he dicho al principio aun estoy en la primera fase para acondicionar el estudio. No quiero comprar nada precipitadamente.

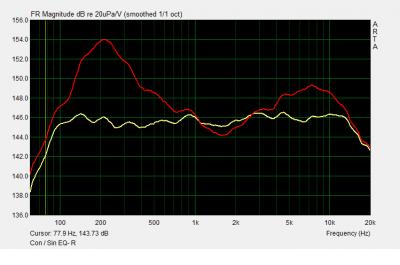

En cuanto a los graves. sinceramente no me esperaba tan buen resultado ecualizando. Hoy he afinado más la EQ hasta el punto de dejarla a +/- 1dB entre 85Hz y 15KHz (He añadido una instantanea) .
