Mixer's - Me he comprado un tanque [Rodec MX 180 Original]

mod
#1321 por Zitro el 01/02/2016
La palanquita original que va en ese hueco es esta:

14633912669_2f8e544735_o.jpgDSC01520

(7105 de C&K)

Y es realmente un pulsador, no un conmutador como en la de preescucha. Si se cambia por un botón (lo estuve mirando hace tiempo) simplemente hay que respetar que sea de un diámetro similar de rosca, y que los cierres por contacto sean también iguales en lo que refiere a cableado:

14797581756_7ddd7def75_o.jpgDSC01518

http://eu.mouser.com/ProductDetail/CK-Components/7105SYZQE/?qs=U2%252bV%2FzDE79EIMlTzfSlT9w%3D%3D

Entonces, cualquier pulsador que podamos pillar con una tuerca en el frontal, servirá.

Para la medida del bujerillo: http://www.efunda.com/designstandards/screws/unified.cfm

Pero, vamos, si queréis lo mido esta noche en una de las mías; supongo que no habrá diferencia entre el agujero de una MX18 y cualquier otra

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#1322 por seco el 01/02/2016
Ya que estamos, ¿alguien sabe la referencia de la palanca de preescucha? Se que es una C&K 7102, y no me apetece pagar 20 euros por la palanquita.

Por cierto la dynacord suena bastante bien zitro :secreto:
Subir
#1323 por Javi Rollo el 01/02/2016

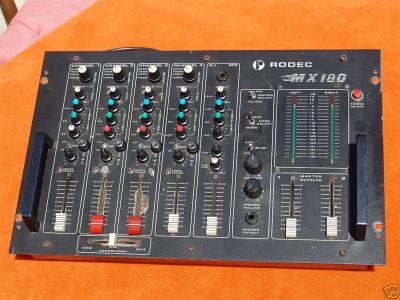

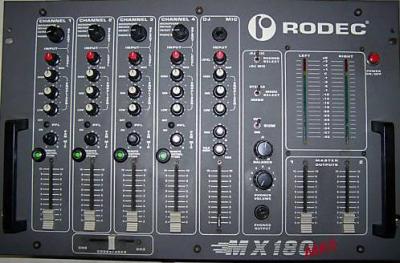

Como puse en la foto ya he visto varias Rodec que en agujero de remote ponen el botón o pulsador ( como se diga ) de pfl. La verdad es que me gusta la idea, parece bastante cómodo.

Aparte de respetar el diámetro del agujero, las conexiones será supongo empalmandola con las de la palanca original de pfl en la placa del canal.

Pero que boton o pulsador será el ideal para eso ?
Archivos adjuntos:
BBCode:
Subir
#1324 por Javi Rollo el 01/02/2016
Ojo,

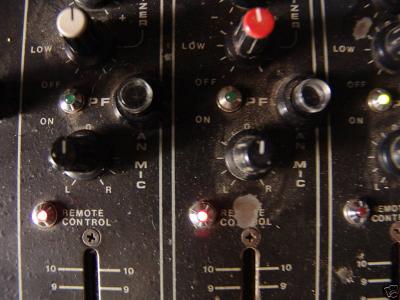

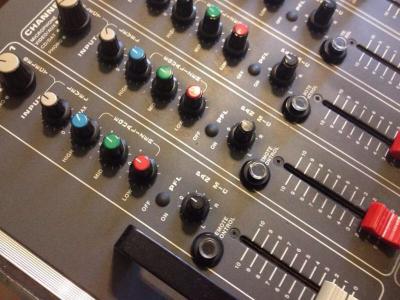

Navegando he encontrado esto, a ver si alguien sabe alemán y saca de dudas el tema de los pulsadores pfl,

Uff la mesa de Omen, Frankfurt ( papa sven )

Fader p&g y los pulsadores pfl que digo

http://www.12x0.de/index.php?forum-showposts-991
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
mod
#1325 por Zitro el 01/02/2016

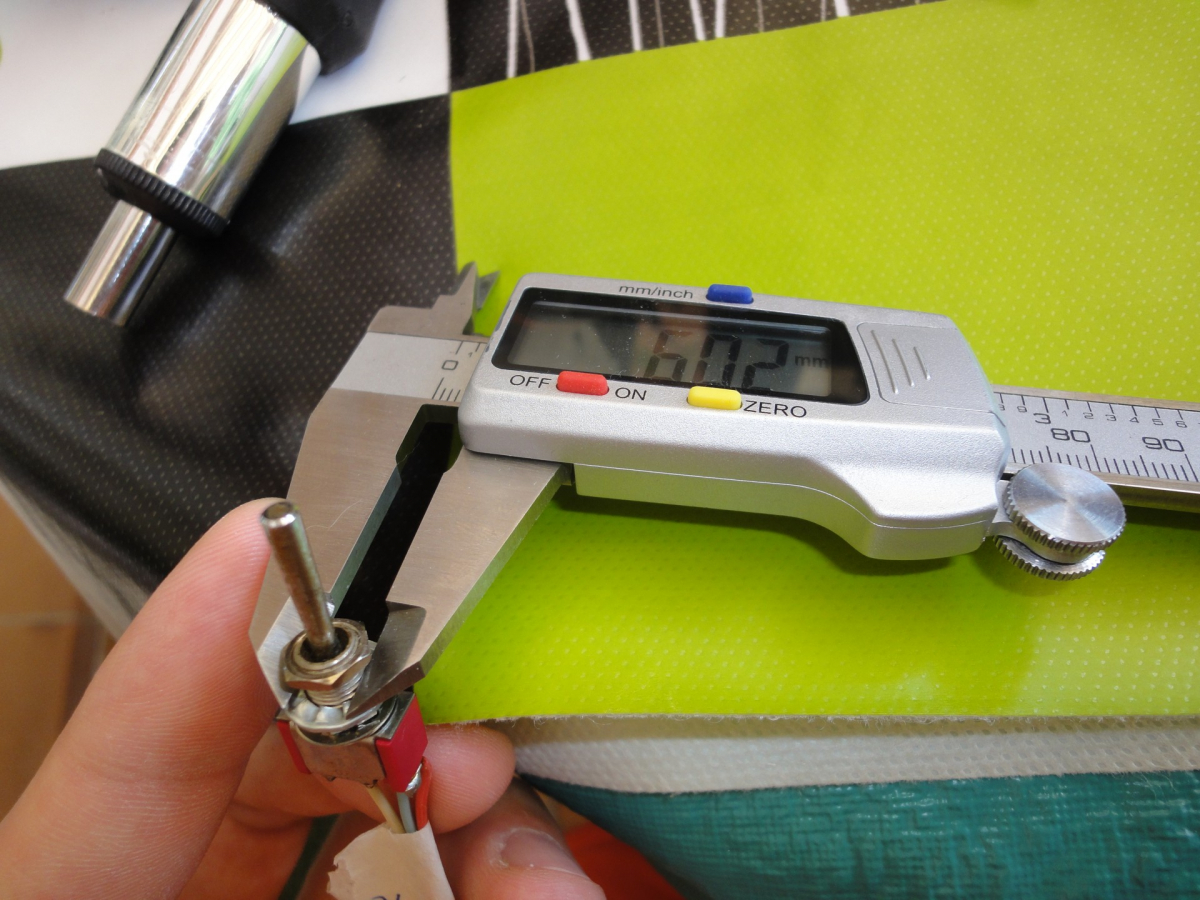

Ah, y el diámetro de la palanquita: 14817484521_e8ca7472e0_o.jpgDSC01513

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#1326 por Javi Rollo el 01/02/2016
Al botón ese del pfl lo llaman,
Schlafaugenschalter
Subir
mod
#1327 por Zitro el 01/02/2016
Con lo bien que quedaría un LED para marcar el peaking ahí...

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#1328 por Javi Rollo el 01/02/2016
Zitro no sabes que botones o pulsadores son esos que ponen en el pfl?
Subir
mod
#1329 por Zitro el 01/02/2016
No, no lo sé. Pero me da la impresión de que simplemente han quitado la palanca ( muy similar a la de START, pero sin ser pulsador, sino conmutador), le han calzado un LED para que se encienda al conmutar, y le han sacado los 6 cablezitros para activarlo desde un botón.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#1330 por Javi Rollo el 02/02/2016
Voy a intentar montar esos conmutadores, espero tener suerte ...
Subir
#1331 por Javi Rollo el 11/02/2016

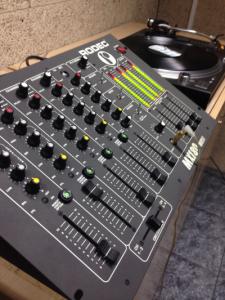

Bueno peña os enseño ya por fin la modificación ya acabada de los pfl de mi Rodec Mx180 mk3. Estoy muy contento con el resultado, son súper cómodos y estéticamente la verdad es que me encantan, llevaba mucho tiempo detrás de estos pulsadores alemanes que se usaban en las Rodec mx189 de Omen y Tresor.
Tenía la duda de si poner leds o no, pero para mi sorpresa estos pulsadores ya indican cuando está activados y desactivados, el color verde dentro del botón aparece y desaparece,
Archivos adjuntos:
Archivo 11-02-16 23 20 38.jpeg
BBCode:
Subir
#1332 por cannon el 11/02/2016
mogollón de chulos Javi,muy bien,me gustan.Schlafaugenschalter dijiste se llamaban?
Subir
#1333 por Javi Rollo el 11/02/2016
#1332

Si en alemán, traducido es Switches, Sleepy-Eyes ( Interruptor de ojo del sueño )
Subir
#1334 por Kaiser el 11/02/2016
#1331

Guapisimos... los estuve buscando bastante tiempo y al final puse palancas mas pequeñas..
Subir
1
#1335 por seco el 11/02/2016
Quedan de puta madre. ¿Como es que los has puesto en el hueco del remote? ¿Para tener mas espacio alrededor?
Subir
