909 clon DIY???

#46 el 01/02/2012
Publicidad
hola
el secuenciador ya funciona, con tempo y shuffle... una muestra grabada con una ZoomH1 (microfono a medio metro de mis altavoces) ... ya veo la luz al final del tunel.
saludos
Archivos adjuntos:
Subir
#47 el 02/02/2012
fanfan, es una pasada ojalá algun dia el mio llegue a sonar ;-)

Dub'O'Tronik

Subir
#48 el 02/02/2012
Dub'O'Tronik escribió:
Ya van habiendo avances, ya tengo todas las resistencias y diodos soldados (de una placa) salu2!

...pedazo potenciometros, ¿donde has comprado los materiales? yo he comprado en http://es.mouser.com, http://www.banzaieffects.com, y a "los chinos" en ebay
saludos
Subir
#49 el 02/02/2012
jeje en una tienda de mi pueblo, me costaron un riñon, por cierto, tendre que cortarlos,gracias por las webs, salu2!

Dub'O'Tronik

Subir
#50 el 03/02/2012
Ahora voy a soldar condensadores, aunque ahi me lio, no se si son los adecuados

Dub'O'Tronik

Subir
#51 el 05/02/2012
los dos peores videos de la historia, y con una interferencia sonando de fondo (creo que del portatil) ...




saludos
Subir
#52 el 05/02/2012
Muy bueno, sin duda.

Dub'O'Tronik

Subir
#53 el 08/02/2012

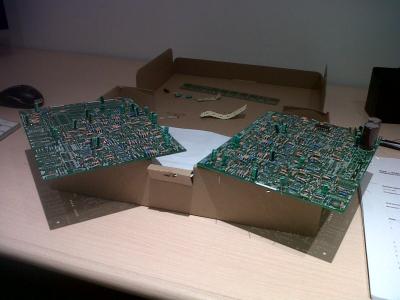

mientras tanto, yo lentamente voy avanzando, salu2!
Archivos adjuntos:

Dub'O'Tronik

Subir
#54 el 08/02/2012
Una duda que tengo, a ver si alguien me ayuda, los condensadores que tengo puestos de momento son electrolíticos, porque se especifica en el manual, pero los demas que no dice que lo sean como son? tambien tienen polaridad, salu2!

Dub'O'Tronik

Subir
#55 el 09/02/2012
Dub'O'Tronik, en los esquemas que me imagino tienes tu, solo los electroliticos tienen polaridad, el resto no tienen polaridad, son de poliester y ceramica (para valores muy pequeños, de picofaradios, se usan los ceramicos)

*hay una excepcion en el circuito original, son un par de condensadores de tantalo, que vienen marcados en el manual original con una T en un circulo, estos tambien tienen polaridad pero en los esquemas actualizados, se han sustituido por electroliticos

he marcado en la foto en rojo los de poliester, son los que más hay, valores tipicos van desde 1nF hasta 470nF o mas
en verde los ceramicos, van desde 1pF hasta 470pF o mas

y fijate bien en como están marcados los valores en los condensadores, es distinta para los de poliester y para los de ceramica :
para los de ceramica:
1 = 1 picofaradio
10 = 10 picofaradios; 22 = 22 picofaradios; 47 =47 picofaradios;
101 = 100 picofaradios 221 = 220 picofaradios 102 = 1000 picoFaradios !! curioso verdad?

los de poliester:
102J = 1 nanoFaradio (1nF)
332J = 3.3 nanoFaradio (3.3nF)
473J = 47 nanoFaradio (47nF) = 0.047 microFaradio (0.047 uF)
104J = 100 nanoFaradio (100nF)= 0.1 microFaradio (0.1 uF)

(en la foto he marcado en amarillo los de tantalo, seguramente no los tienes ni los usarás,)

un poco lio al principio, si tienes dudas pregunta
Subir
#56 el 09/02/2012
Muchas gracias fanfan, tu i yo tendremos mas conversaciones jejeje lo curioso y lo que me lia es que en el pcb los condensadores que se supone no son electroliticos tienen marcada la polaridad en la serigrafia, salu2!

Dub'O'Tronik

Subir
#57 el 09/02/2012
¿las PCB no son como estas?
http://www.introspectiv.eclipse.co.uk/download/9090_silkscreens.pdf
aqui no veo condensadores polarizados que no sean electroliticos... ¿en las PCB q tienes sí están marcados con +?
Subir
#58 el 09/02/2012
si, son esas, me habre hecho un lio...... pero quiero decir, en los pcb todos los condensadores que tienen el simbolo + son polarizados, no? salu2!

Dub'O'Tronik

Subir
#59 el 09/02/2012
asi mirando por encima.... así es, todos los marcados con un + son electroliticos polarizados,
Subir
#60 el 09/02/2012
Ok, segun siga soldando te comento, salu2!

Dub'O'Tronik

Subir
