Ayuda Tesla/Telefunken EJU 124

#1 el 04/07/2012
Me ha llegado a mis manos un Tesla/Telefunken EJU 124. Le tengo que dar alimentación pero no tengo ningún tipo de esquemático ni se que consumo tiene. Alguno de vosotros podría ayudarme?

Cualquier tipo de información me será válida antes de ponerme a investigar sobre él directamente.

Muchisimas gracias por adelantado.
Subir
#2 el 13/07/2012
Hola a todos,

Llevo casi ya dos semanas buscando y no encuentro nada de nada... menuda una nos espera de ingeniería inversa. :)

Gracias a todos los que habéis leído el post. Sé que lo que os solicitaba era difícil de encontrar. No pierdo la esperanza.
Subir
#3 el 14/07/2012
Prueba a preguntar a algún manitas tipo Kahayan...
Subir
#4 el 16/07/2012
Gracias!
Subir
#5 el 24/07/2012
hola,,,yo tengo uno igula.
La alimentación es+-15V. La patilla de -15 es la 5 y 6(están lincadas),,la de +15 es la 9 y 10,,,y la neutra la 3 y 4. Voy a ver si encuentro un archivo que tengo con los pines y te lo mando.
Subir
#6 el 24/07/2012

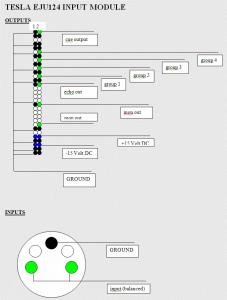

aquí van los pines,,,gran previo y ecu,,disfrutala
Archivos adjuntos:
Subir
#7 el 25/07/2012
Hola pablorepalys!!

Me ha sido de gran ayuda. Muchisimas gracias por compartir esta información.
Subir
#8 el 27/11/2012
Hola, disculpa la demora, hacia mucho tiempo que no entraba a esta página.

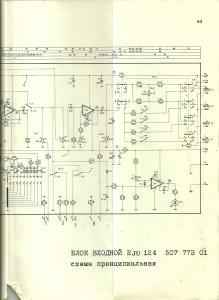

Lo encontre en una página rusa...
Espero no haber llegado muy tarde.
Archivos adjuntos:
Subir
#9 el 20/01/2013
Muchas gracias stereolitio por la información! Aunque vaya con demora se agradece eternamente! ;)
Subir
