Conectar un micro a un xlr mediante adaptador jack

  • 1
#1 por 1890 el 11/10/2011

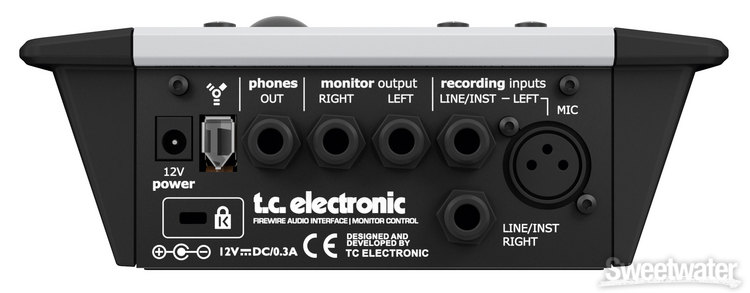

http://www.sweetwater.com/images/closeup/750-Konnekt6desk_rear.jpg

Le he puesto un adaptador jack
http://www.pssl.com/images/ProdImage01/80/GXJ-235.jpg
pero parece que no se escucha nada :S

Alguien sabe algo?????
Subir
#2 por mcs el 11/10/2011
Yo he hecho esto alguna vez y no me ha dado ningún problema.

No tienes tu o algún amigo alguna mesa de mezclas equipo de voces o similar? Pruebalo allí con la entrada xlr.. si no funciona ya sabes, o el cable o el adaptador da problemas..y si no funciona... pues es algo de configuración (posiblemente) o de la entrada xlr del TCelectronics
Subir
#3 por 1890 el 11/10/2011
estoy casi seguro que no es de configuracion, porque estuve probando de todas las formas posibles y nada, de hecho un momento tocando el conector, quitando y poniendo se escucho el micro, pero no volvio mas a sonar.
Subir
#4 por mcs el 11/10/2011
pues ibual está mal el adaptador... o bien es que "se llevan mal" el adaptador y el jack, que yo he tenido cables que han funcionado estupendamente y guitarras que también pero que al enchufarlos juntos no acababa de funcionar el tema.

Suerte en cualquier caso
Subir
#5 por zalovitch el 11/10/2011
No aclaras qué tipo de micro estás conectando, si es dinámico o de condensador. Por lo que he entendido, el micro viene con una clavija jack, pero no dices si es TS o TRS. Sería necesario conocer estos detalles para intentar averiguar lo que pasa.

“As I walk through the Valley shadow of death I shall fear no evil for I'm the evilest son of a bitch in the valley”

Subir
#6 por 1890 el 12/10/2011
ok, el micro es de conexion pequeña, son auriculares con micro (tipico cable rosa y verde en pc).

Con este no funciona, pero luego conecto un auricular como micro y si se escucha :S...

Ahora si que no tengo ni idea
Subir
#7 por zalovitch el 12/10/2011
Necesitas conectar una señal no balanceada (2 pines) procedente de tu micro a una entrada balanceada (3 pines) que es la de tu tarjeta. Para ello, debes unir los cables que van a los pines 1 y 3 de la entrada xlr (masa y frío).

Busca o fabrícate tu mismo un adaptador con una hembra minijack TS en un extremo y un macho xlr en el otro extremo en el que estén puenteadas las patas 1 y 3 (masa y frío).

Echa un vistazo a este artículo para aclarar dudas:

http://www.hispasonic.com/tutoriales/conexionado-soldadura/1948#

“As I walk through the Valley shadow of death I shall fear no evil for I'm the evilest son of a bitch in the valley”

Subir
#8 por 1890 el 12/10/2011
En el adaptador que tengo, la salida es jack, y le conecto un adaptador a minijack:

http://test2.pronox.com/gfx/resized/800x600/30377-adapter_jack_m_-_1x_minijack_z_et-9090.jpg

¿éste valdrá luego? ¿podría cambiar el adaptador trs a ts quitandole el cable del anillo?
Subir
#9 por zalovitch el 12/10/2011
Entiendo que en la hembra de ese adaptador que has puesto conectas el cable que viene del micrófono ¿estoy en lo cierto?

“As I walk through the Valley shadow of death I shall fear no evil for I'm the evilest son of a bitch in the valley”

Subir
#10 por elpatxi_bcn el 13/10/2011
Hooolaquetal!!!!

Sospecho que el problema está en la alimentación, por que, dices que al conectar un auricular sí funciona. Esos micrófonos necesitan una tensión continua, llamada phamtom. Puede ser que la interface no se la esté dando.

Saludos!
Subir
#11 por mcs el 13/10/2011
Todo micro que necesita alimentación phantom viene con conexión XLR, que es por donde se puede meter una alimentación phantom sin electrocutar a nadie. Aparte, solo son micros de condensador.. por tanto son micros serios.. y casi por definición todo micro serio viene con conexión XLR, que es la adecuada para que se cuele mucho menos ruido por el cable.

booble escribió:
ok, el micro es de conexion pequeña, son auriculares con micro (tipico cable rosa y verde en pc).


No tiene pinta de micro de condensador.
Subir
#12 por 1890 el 13/10/2011
Claro, si en la tarjeta de la placa funciona perfectamente...
Subir
#13 por 1890 el 13/10/2011
#9 Si, la cosa es asi:

XlR hembra (interface)
macho xlr / trs (adaptador)
trs / minijack (adaptador)
el cable minijack del micro
Subir
#14 por elpatxi_bcn el 13/10/2011
Hooolaquetal!!!!

Sé que la mayoría de auriculares con micro llevan un pequeño micro de condensador llamado Electret, que aunque no necesita alimentación de por sí, la señal que entrega es tan pequeña que en la propia cápsula lleva un preamplificador, normalmente un FET, y éste sí necesita alimentación.

http://es.wikipedia.org/wiki/Micr%C3%B3fono_electret

Por otra parte, casi todas las placas base de PC tienen en el anillo del conector jack esta alimentacion.

Saludos!
Subir
#15 por 1890 el 14/10/2011
Entonces que solución tiene esto...??
