Digital patchbay casero

#1 por DRMIDI el 02/05/2010
Bueno, ante la necesidad de poder conmutar comodamente la entrada digital de mi tarjeta de sonido y varios de mis aparatos, se me ocurrio la idea de hacerme un conmutador casero.
El conmutador me permite cambiar la entrada y salida spdif de mi tarjeta con hasta 4 aparatos con un simple giro de un mando. He fabricado el prototipo con un viejo conmutador de impresora de pc, he soldado algunos cables y he probado el invento en plan chapucilla, ha funcionado a la perfeccion, he estado grabando un rato y conmutando entre un par de aparatos y no ha existido ni el mas minimo problema. Al menos me ahorra tener que estar quitando y poniendo cables cada vez que quiero usar un aparato por salida digital.
Ahora me pondré a sanear el aparato y dejar las conexiones y el cableado con la mejor calidad que pueda.
Os dejo unas fotos por si os interesa, por cierto es bastante economico.
salu2
Archivos adjuntos:

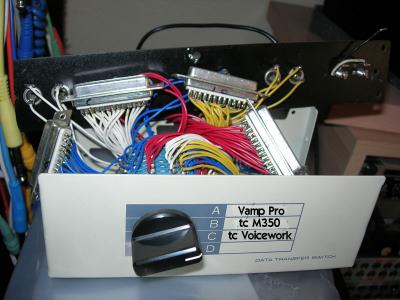

patchbay_dig 001.jpg
BBCode:

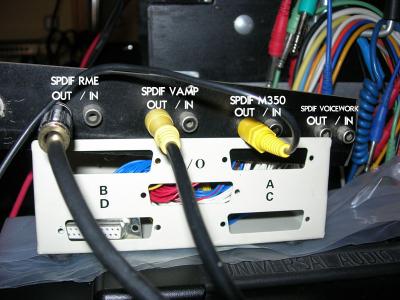

patchbay_dig 002.jpg
BBCode:

No me haré mayor, me haré vintage, que queda más decoroso
http://bricostudio.blogspot.com/
https://soundcloud.com/tecnosintesis

Subir
--15336--
#2 por --15336-- el 02/05/2010
...

Genial!


...
Subir
#3 por Metalchus el 02/05/2010
Eres un fiera tío!! :lol:

El Mundo está en las manos de aquellos que tienen el coraje de soñar y correr el riesgo de vivir sus sueños.

Subir
#4 por Ak-47mc el 02/05/2010
METALCHUS escribió:
Eres un fiera tío!! :lol:

ya ves hahaha :D =D> =D> =D> =D> =D> =D>

No todo lo que queremos lo tenemos y menos lo que deseamos

Subir
#5 por DRMIDI el 07/05/2010

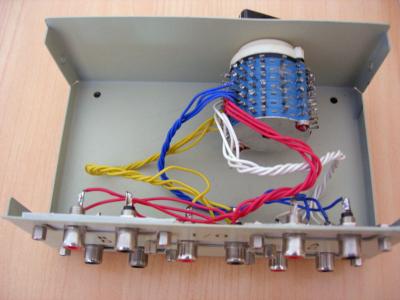

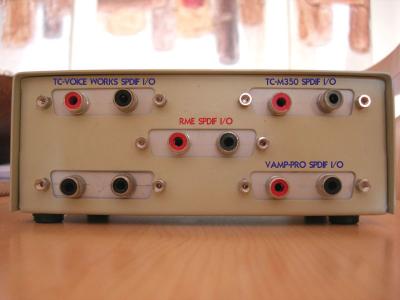

Ya está terminado y funcionando en el estudio. Me falta la serigrafia que de momento es de photoshop ;)

salu2
Archivos adjuntos:
BBCode:
BBCode:

No me haré mayor, me haré vintage, que queda más decoroso
http://bricostudio.blogspot.com/
https://soundcloud.com/tecnosintesis

Subir
#6 por mustang64 el 12/06/2010
=D> =D> =D>
Subir
