Fotos de interiores de interés

#106 por djatari el 19/06/2011
#105 Interesante cacharro... Espero que haya mas fotos. Nada que ver con los modernos digitales de una unica placa y todo integradito....

DJATARI

"Parece obvio que en un corto periodo de tiempo los japoneses habran desarrollado la tecnologia y bajado el precio de tal forma que podras realizar todo el proceso en casa." The Timelords - The manual, how to have a number one the easy way.

Subir
--69829--
#107 por --69829-- el 20/06/2011
#106

Realmente interesante el aparato si.

Un montón de cables, placas y componentes, sonido analógico 100%.

Trabajar con el es complicado al principio, hasta que te lees el manual :desdentado: y empiezas a comprender de donde parte y como esta pensado el cacharro. a partir de ahi a gozar!
Archivos adjuntos:
BBCode:
BBCode:
Subir
#108 por Rowf The Beat Bender el 20/06/2011
:comer: Mira que he abierto cacharros y no he hecho ni una trsite foto, que lastima...

Por cierto esto es necrofilia diria yo...

https://www.facebook.com/etictecnic?notif_t=page_fan

Subir
#109 por djatari el 20/06/2011
No, los aparatos no estan muertos, al menos no los mios :)

DJATARI

"Parece obvio que en un corto periodo de tiempo los japoneses habran desarrollado la tecnologia y bajado el precio de tal forma que podras realizar todo el proceso en casa." The Timelords - The manual, how to have a number one the easy way.

Subir
--69829--
#110 por --69829-- el 20/06/2011
#107

La primera es de la placa de las envolventes.

La segunda de la placa de los filtros.
Subir
--69829--
#111 por --69829-- el 20/06/2011
Otra.

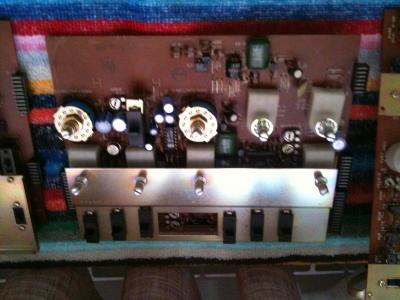

Placa de los VCA.
Aquí es donde se halla el problema de contacto de los interruptores.
Archivos adjuntos:
BBCode:
Subir
--107903--
#112 por --107903-- el 14/07/2011
Interior de un Solton (Ketron) Project-100 de 1985... El cambiar la batería en este chisme es toda una odisea de malabarismos, véase como esta colocada en medio de dos tarjetas de osciladores que no llevan zocalo y no pueden extraerse... Estos Italianos...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#113 por Charlipy el 15/07/2011
Aquí os dejo unas fotillos de un Motif ES8. Lo que pesa de este bicho es la pedazo tabla que sirve de base y el sistema del teclado.







Inyectando música al hipocampo.

Subir
#114 por BroderYon el 15/07/2011
El cojín se ve que es VA. No me convence.

K0MANEC1

Subir
1
#115 por Charlipy el 18/07/2011
Pues creo el modelo Motif XF trae dos cojines, el doble de inspiración. Eso sí, el estampado en más retro.

Las fotos son de un amigo, no sería capaz de volver a montarlo sin que me sobraran tornillos.

Inyectando música al hipocampo.

Subir
--107903--
#116 por --107903-- el 24/07/2011

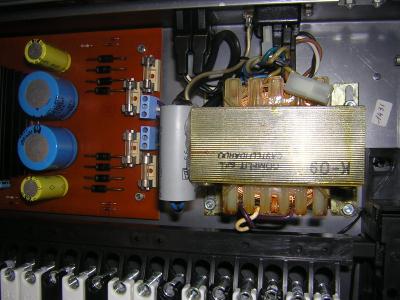

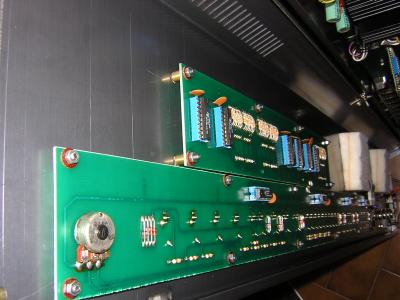

Limpieza y restauración de un teclado controlador Korg PS-3010, se puede ver la cantidad de mugre que tenía en su interior, también el conector de 60 pins del cable que va al PS-3200...

Próximamente el PS-3200 por dentro.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#117 por djatari el 24/07/2011
Mola!

DJATARI

"Parece obvio que en un corto periodo de tiempo los japoneses habran desarrollado la tecnologia y bajado el precio de tal forma que podras realizar todo el proceso en casa." The Timelords - The manual, how to have a number one the easy way.

Subir
--107903--
#118 por --107903-- el 01/08/2011

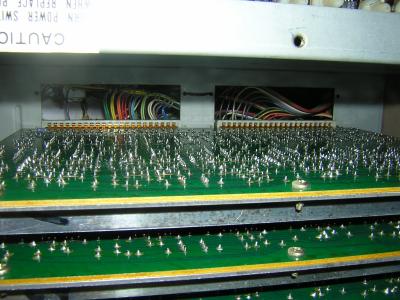

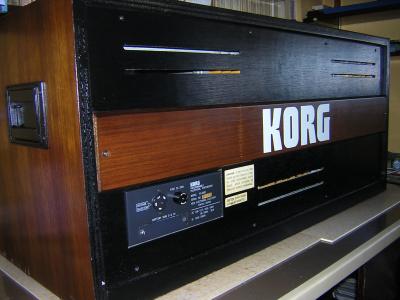

Korg PS-3200 por su parte trasera donde se ven alojadas las tarjetas...

En la última pude apreciarse la parte posterior de los conectores EDGE... Parecen estar en buen estado.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
--107903--
#119 por --107903-- el 01/08/2011

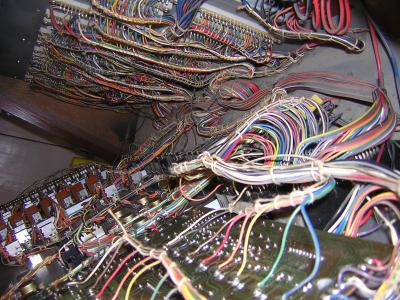

Parte frontal del Korg PS-3200, cableado un tanto caótico, los potes no van sujetos a ninguna placa y no es fácil manipular esta sección...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
--107903--
#120 por --107903-- el 01/08/2011

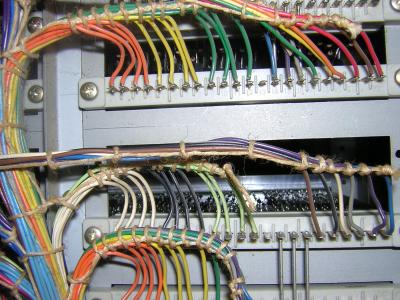

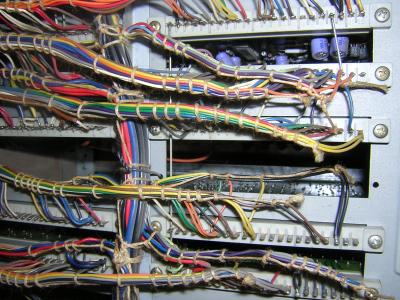

Vista de los conectores EDGE donde van alojadas las placas, están en perfecto estado, sin estar abombados ni rajas... Mi temor es que estuviesen dañados con el paso del tiempo, ya que es una falla común de los PS-3100 / 3200, pero están en bastante buen estado... Esperemos que así sigan.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
