Hazte un sumador fácil

Hola amigos de hispasonic. Yo hace tiempo deje fotos por aca de un sumador que hice ya hace muchos años y un amigo de hispasonic angel_cripta me escribió para que haga un tutorial de como arme este sumador, primero diré que no soy técnico electrónico ni nada de eso solo soy curioso y me gusta hacer las cosas por mi mismo aun que muchas beses e malogrado muchas cosas pero es mi manera de aprender.

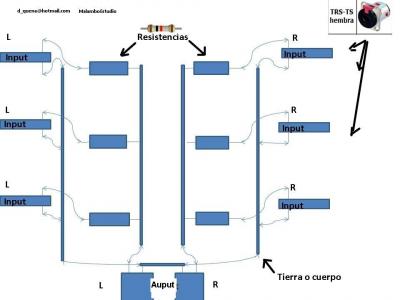

Halo concreto aca le dejo un esquemático que hice en office ya que no se como manejar esos programas con lo que se hacen estas cosas, este sumador es muy fácil lo único que no sabia era que resistencia le iba a poner asi que consulte con un amigo pero le preguntare otra vez por que no me acuerdo y no tengo mucha visión para ver que colores son y mi cámara tampoco hace bien zoom para ver bien que colores son pero le preguntare a mi amigo que resistencias me reconedo para dejar la información aca

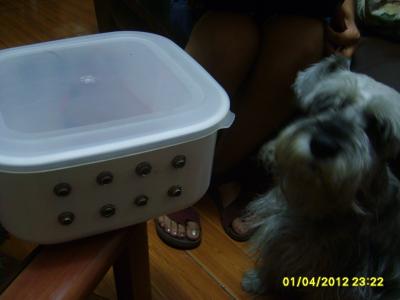

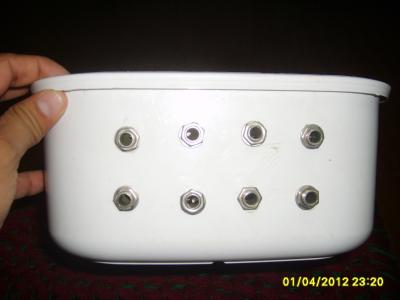

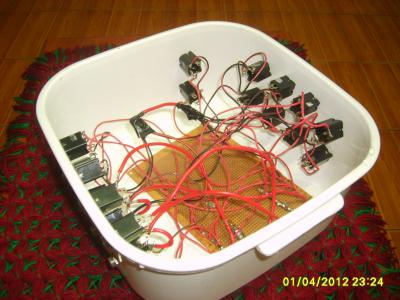

Algunas fotos del sumador, este es el segundo que hago y en realidad este ya no lo uso por que comenzó ha hacer un ruido y me imagino que es por la manera tan artesanal que hice este aparato. pero yo los e probado y si trabajan bien soy muy claros sin distorsión alguna .

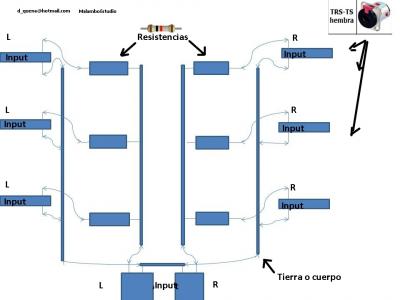

Vuelvo a subir el esquemático por que el primero tiene un error donde va Auput esta como Input pero aca ya esta corregido

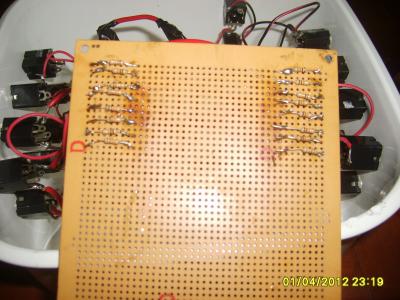

esta es la galleta vista por la parte posterior donde están las resistencias

En esa ultima foto pueden ver los colores de la resistencia. Pensé que no se verían pero si ven
