Metrónomo con Arduino

#1 por Man with the x-ray eyes el 27/07/2014
Hola, hacía tiempo que no colgaba nada por aquí, así que aquí os traigo una tontá que hice ayer por la tarde.
Es un metrónomo hecho con Arduino. Tiene un potenciómetro (lineal) para variar la velocidad de 40 a 210 bpm, por el momento solo compás de 4/4. la primera nota es un poco más aguda que las otras 3. También le he puesto un led RGB, que se enciende en rojo en la primera negra, y en verde en las otras 3.

IMPORTANTE: el emoticono que aparece es un 8 y un paréntesis. 8 )

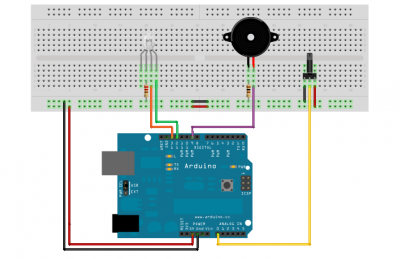

El esquema va aquí
[img]Metronomo_bb.png[/img]

y el código es este:

#include"pitches.h"

int ledR = 13;
int ledG = 12;

void setup() {
pinMode(ledR, OUTPUT);
pinMode(ledG, OUTPUT);
Serial.begin (9600);
}

void loop() {
int bpm= analogRead(A0);
bpm = map (bpm,0,1023,40,210);
int ms= 60000/bpm;


digitalWrite(ledR, HIGH);
tone (9,NOTE_A4,10);
delay(ms/8);
digitalWrite(ledR, LOW);
delay(ms - ms/8);

Serial.println (bpm);

digitalWrite(ledG, HIGH);
tone (9,NOTE_D3,10);
delay(ms/8);
digitalWrite(ledG, LOW);
delay(ms - ms/8);

digitalWrite(ledG, HIGH);
tone (9,NOTE_D3,10);
delay(ms/8);
digitalWrite(ledG, LOW);
delay(ms- ms/8);

digitalWrite(ledG, HIGH);
tone (9,NOTE_D3,10);
delay(ms/8);
digitalWrite(ledG, LOW);
delay(ms - ms/8);

}

Tened en cuenta que incluye la librería "pitches.h"
para incluirla hay que abrir una nueva pestaña en el programa de Arduino y pegar esto:
/*************************************************
* Public Constants
*************************************************/

#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978


Que lo disfrutéis!

Estoy pensando en cómo poder ponerle diferentes tipos de compases. Cualquier idea, recomendación, etc, siempre es bienvenidísima ;)
Archivos adjuntos:
BBCode:
Subir
1
--390402--
#2 por --390402-- el 27/07/2014
Pues casualmente el otro día estuve trasteando apps de android que me sirviesen como metrónomo para retomar un poco el bajo y no me gustó ninguna, por otra parte ví que están liquidando arduinos en la tienda de componentes de mi barrio... Será una señal?
Subir
#3 por Man with the x-ray eyes el 27/07/2014
XD pues lo mismo es una señal!
Yo ya estoy pensando algunas modificaciones para este (los cambios de compás, encender un led diferente para cada tiempo, estilo secuenciador o ponerle un display para que te diga el tiempo.
Como digo, hacer el metrónomo en sí es bastante simple, para lo único que tuve que pensar un poco fue para poder manejarlo en bpm, en lugar de milisegundos, que es lo que entiende el arduino.
Por cierto se me olvidaba decir un par de cosas: las resistencias que utilizo son: 220Ohm para el LED y 100 Ohm para el altavoz.
Si abrimos el "Serial Monitor" del Arduino, o le ponemos una pantalla LCD Serial, este código nos dice al principio de cada compás a cuántos bpms está funcionando.

Oye Lennard Audio, cual es esa tienda que tiene Arduinos de liquidación que yo estoy en Madrid y me vendría bien pillar alguno.
Un saludo!
Subir
--390402--
#4 por --390402-- el 27/07/2014
Componentes Escobedos, en Alcalá de Henares, pero déjame alguno ;)
Subir
#5 por Man with the x-ray eyes el 27/07/2014
Gracias!
He estado mirando su web, y parece que no tienen el Leonardo, que es el quiero pillarme. De todas formas he visto que tienen el Arduino Starter Kit por 60€, toda una ganga, está en cualquier sitio cerca de los 100€.

Un abrazo!
Subir
#6 por mustang64 el 19/11/2014
Buenos días,

No lo he podido compilar, pero creo que lo de ajustar el compás se puede hacer de la siguiente manera. Si hay algún error, por favor decídmelo.

Saludos.


#include"pitches.h"

int ledR = 13;
int ledG = 12;

int ms;

// Un compás se define con beats/resolution
//
// . = negra
// , = corchea
// x = led verde
// X = led rojo
//
// 4/4
// : . . . : . . . : . . .
// X x x x X x x x X x x x
// 1X + 3x = 4 ticks/compás
// 4/8
// : , , , , , , , : , , , , , , , : , , , , , ,
// X x x x x x x x X x x x x x x x X x x x x x x
// 1X + 7x = 8 ticks/compás
//
// 3/4
// : . . : . . : . . : . .
// X x x X x x X x x X x x
// 1X + 2x = 3 ticks/compás
//
// 3/8
// : , , , , , : , , , , , : , , , , , : , , , , ,
// X x x x x x X x x x x x X x x x x x X x x x x
// 1X + 6x = 6 ticks/compás
//

// Se puede deducir que el número de ticks por compas es
// beats * resolution/4
// Así, para:
// 4/4, ticks = 4 * (4/4) = 4 * 1 = 4 ticks/compás
// 4/8, ticks = 4 * (8/4) = 4 * 2 = 8 ticks/compás
// 3/4, ticks = 3 * (4/4) = 3 * 1 = 3 ticks/compás
// 3/8, ticks = 3 * (8/4) = 3 * 2 = 6 ticks/compás


int beats;
int resolution;
int ticksCompas;

void tick(int led, int note) {
digitalWrite(led, HIGH);
tone(9, note, 10);
delay(ms/8);
digitalWrite(led, LOW);
delay(ms - ms/8);
}

void lowTick() {
tick(ledG, NOTE_D3);
}


void highTick() {
tick(ledR, NOTE_A4);
}



void setup() {
pinMode(ledR, OUTPUT);
pinMode(ledG, OUTPUT);
Serial.begin (9600);
// Compas de 4/4
beats = 4;
resolution = 4;

ticksCompas = beats * resolution / 4;
}


void loop() {
int bpm = analogRead(A0);
bpm = map (bpm,0,1023,40,210);
ms = (60000/bpm) /(resolution / 4);

Serial.println (bpm);

// Como los compases son una fuerte (X) y varias débiles (x),
// se manda el tick alto (highTick) y luego el resto de débiles (lowTick)
// El resto de débiles es el total calculado en ticksCompas - 1 (por la fuerte)

highTick();

for(int n = 0; n < ticksCompas - 1; ++n) {
lowTick();
}

}
Subir
1
#7 por Man with the x-ray eyes el 19/11/2014
Muchas gracias Mustang64 por teclear este código. La verdad es que lo tenía un poco abandonado, y ahora que has puesto lo de los compases me han entrado ganas de desarrollarlo un poco más.A ver cuando tengo tiempo para trastearlo...

Estaba pensando que quizás con un piezo, se podría hacer (...no sé como se llama) bueno lo explico: una pieza que golpeases, marcando un número determinado de golpes, con unos acentos determinados y que el metrónomo comenzase a marcar ese compás.
"Solo" tendríamos que decirle al Arduino que leyese el número de golpes, cuáles han sido el más fuerte y que leyese el intervalo entre golpes para que después lo reprodujese... mmm lo pensaré a ver si consigo sacarlo.

Gracias de nuevo Mustang64 por el código!
Subir
Respuesta rápida

Regístrate o para poder postear en este hilo
