dudas sobre el crossover

#1 por serk2009 el 01/04/2015

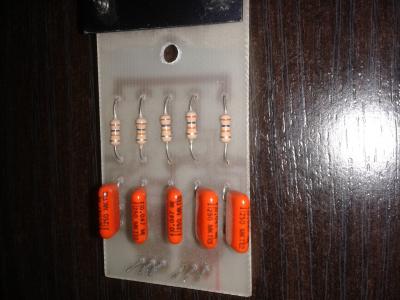

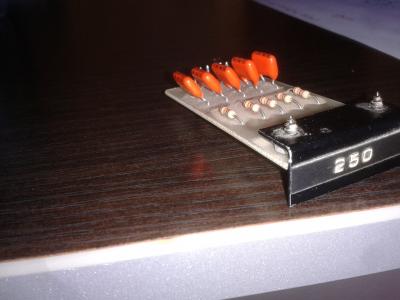

Hola. Algun profesional sabe como cambiar la frecuencia de corte de este filrtro? Ahora esta en 250 hz querria bajarlo a 150hz o 120hz para que trabaje mejor el equipo
Archivos adjuntos:
BBCode:
BBCode:
Subir
#2 por leitmo el 01/04/2015
Es un filtro paso alto? un filtro paso bajo?

Sea como sea puedes variar la frecuencia de corte conociendo el valor de las resistencias y los condensadores:


Filtro Paso Alto:
http://sim.okawa-denshi.jp/en/CRhikeisan.htm

Filtro Paso Bajo:
http://sim.okawa-denshi.jp/en/CRlowkeisan.htm

Si funciona no lo actualices.

https://www.youtube.com/JoanMeleroLozano
http://instagram.com/joanemele
https://soundcloud.com/JoanMelero

Subir
#3 por serk2009 el 01/04/2015
No me queda muy claro, esa pieza es de un crossover activo elan. Puedes cambiar la fr. Cambiando esa pieza entera, pero esa pieza a saber dónde conseguirla y entonces quiero cambiar los componentes
Subir
#4 por serk2009 el 02/04/2015
¿No sabe nadie nada sobre este crossover? Es elan cr 2004 . Imposible encontrar información en internet u otros medios
Subir
#5 por leitmo el 04/04/2015
con un multímetro y los links que te adjunté puedes saber si el filtro que tienes se trata de un paso alto o un paso bajo, busca los valores de las resistencias y los condensadores para el valor de corte que quieras

Si funciona no lo actualices.

https://www.youtube.com/JoanMeleroLozano
http://instagram.com/joanemele
https://soundcloud.com/JoanMelero

Subir
#6 por serk2009 el 04/04/2015
El tema es que no tengo muchos conocimientos de electrónica para poder hacer lo que me dices.
Un saludo
Subir
#7 por leitmo el 04/04/2015
Es un trabajo sencillo pero hay que tener unos conocimientos básicos de electrónica.

Échale un vistazo a los links de mi primer post y mide continuidad entre negativo y las patas de todos los componentes:

- Si tienes continuidad entre negativo y algún extremo de las resistencias se trata de un filtro paso alto (corta graves)
- Si tienes continuidad entre negativo y algún extremo de los condensadores se trata de un filtro paso bajo (corta agudos)

El valor de los condensadores suele estar escrito en los mismos,

El color de las resistencias puedes averiguarlo con una aplicación online como esta:
http://www.digikey.com/es/resources/conversion-calculators/conversion-calculator-resistor-color-code-4-band
Introduce los colores de las resistencias y la aplicación te devolverá el valor de la resistencia.

Cuando sepas los valores de todos los componentes y el tipo de filtro (paso alto o paso bajo) introdúcelos en los los links de mi primer post y comprobarás como variando el valor de las resistencias cambiarás la frecuencia de corte del filtro.

Espero que te sirva.

Saludos

Si funciona no lo actualices.

https://www.youtube.com/JoanMeleroLozano
http://instagram.com/joanemele
https://soundcloud.com/JoanMelero

Subir
#8 por serk2009 el 04/04/2015
Lo comprobare mañana y luego te digo algo. Pero lo que he visto en los links es que el valor es para una resistencia y un ondensador pero en el filtro que tengo hay 5 y 5 no se como tendria que tomar el valor.
Un saludo
Subir
#9 por leitmo el 07/04/2015
comprueba si las resistencias estan en serie o paralelo entre ellas (haz lo mismo con los condensadores). Asi sabrás su valor absoluto equivalente.

Si funciona no lo actualices.

https://www.youtube.com/JoanMeleroLozano
http://instagram.com/joanemele
https://soundcloud.com/JoanMelero

Subir
#10 por serk2009 el 07/04/2015
o.k. intentare comprobarlo
Subir
