Cual es y como funciona este amplificador

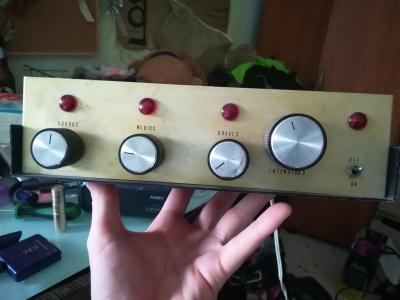

Lo conpre por curiosodad y he buscado y rebuscado y no he logrado saber nada de el. Os dejo unas fotos por si me podeis echar una mano

las salidas a, m y g parece que sean para agudos medios y graves, ¿un crossover?

#2 pero que se conecta ahi, aunque tambien tiene salida de altavoces

No creo que sea un amplificador, mas parece ser un "psicodelico", un control de luces tipo discoteca.
La señal la debe tomar del conector de altavoz, tiene regulador independiente para cada luz de agudos, medios y graves y uno general.

Fijate que los neones que hay en el frontal estan conectados en paralelo a las salidas que hay atras.

Antes de enchufarlo a la corriente, seria recomendable repasar las conexiones y circuito.

Es un aparato autoconstruido.

Basicamente un controlador de luces por sonido, pero de como funciona, ni idea. La salida de altavoces sera la deas luces supongo y las entradas seran las de audio. Aunque seguramente me equivoque

Hooolaqetal!!!!

Como te han dicho, es un Control de luces Psicodélicas, van al ritmo de la música. Hay que alimentarlo a 220 y conectar una fuente de sonido. Las luces van en las tomas de atrás que parecen enchufes, por que es lo que son.

En el local de ensayo tenemos uno dando vueltas desde hace 20 años, por lo menos......

No tiene salida para altavoces por que no es un amplificador. Los conectores DIN de dos polos que tiene son precisamente para meterle señal desde un amplificador.

Con ese chisme y 6 bombillas de colores te haces la fiesta


Saludos!!!!

#7

Para que funcione tienes que tener un amplificador que aguante 4 o menos ohmios porque tienes que hacer una "Y" de la señal para mandarla a los altavoces y la otra parte a este "psicodélico" de luces a través de ese conector "- ."

Esto es ochentero de verdad. Yo monté varios en esa época. Jajajaja. Tiene su gracia.
