gyraf SSL Mixbus Compressor Clone

#1 por bt1980 el 10/01/2012
Hola,

Me estoy planteando construir este clon. Me gustaría saber a los que lo habéis montado. ¿Donde consiguieron las PCB y el precio total de los componente y la PCB?. También cualquier consejo que me podéis dar es bienvenido.

-Saludos
Subir
1
--390402--
#2 por --390402-- el 17/01/2012
A mi me acaba de llegar la pcb de Gustav (20 euros creo, ahora hay una oferta de 3x2 que esta de lujo), y tengo una lista de farnell con practicamente todo (excepto algun condensador y alguna resistencia) que ronda los 250 euros IVA incluido
Subir
#3 por bt1980 el 17/01/2012
#2

Hola, gracias por la información. Espero que vallas contando mientras lo vas montando. A mi lo que mas me costara es el tema del frontal. También me gustaría montar el clon de pultec. ¿Que te parece?
Subir
--390402--
#4 por --390402-- el 18/01/2012
Lo de los frontales es complicado, yo no tengo del todo decidido lo que voy a hacer con el Gssl, igual voy a algun sitio que me lo hagan profesionalmente.

Lo del Pulteq me gustaria retormarlo, puede que lo haga antes que el Gssl. A ver si puedo sacar tiempo para ello...

Como siempre, ire poniendo fotos del proceso.

Un saludo
Subir
#5 por litan el 21/01/2012
me quedo a ver como avanza el invento! =)

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#6 por bt1980 el 23/01/2012
Infame me puedes pasar una lista de los componentes (donde comprarlos) y el contacto de la PCB? A ver si en mis 2 semanas de vacaciones que me viene me pongo con esto.

-Gracias
Subir
#7 por litan el 16/02/2012
Holas!

Estoy estudiando este proyecto para montarlo y tengo una duda (la primera XD) el compresor tiene sidechain no?? como puedo hacerlo funcionar con esa opción??

El concepto del sidechain creo que lo tengo bien entendido y con los plugins se utilizarlo pero en este compresor como tendría que hacer las conexiones, ajustes, etc...

y por otro lado, no se que vumeter comprar, alguna sugerencia?

saludos!

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#8 por litan el 23/02/2012
bueno el proyecto ya va avanzando, esta tarde en un arrebato consumista me he comprado todos los componentes entre farnell y banzai...

por si alguien se quiere animar me he dejado 100 eurelios (banzai) en las resistencias, condensadores, reguladores de tension, trafo, caja, swiches, knobs,... y otros 60 (farnell) para los integrados y los conectores de pcb (se puede montar sin conectores y te ahorras unos 10 o 15 euros).
las pcb´s me las he hecho yo como un valiente, aunque estan un poco remendadas... si no me equivoco, gustav las vende por unos 20 euros.
ya solamente me falta de comprar el "meter" que rondará los 30 euros, por lo que en total salen unos 200€ más o menos.

por otro lado creo que me voy aclarando con lo del "sidechain". Es una parte del circuito que controla cuando actúa el compresor y que con alguna mod. le puedes poner un inserto para controlarlo de forma externa.

Mi intención es montarlo y luego ir haciendole las modificaciones, que hay unas cuantas.
intentaré ir subiendo fotos del proceso a ver si alguien se anima a montarlo, que no es dificil y este además trabaja a tensiones muy bajas y no es peligroso.

saludos!!
Archivos adjuntos:

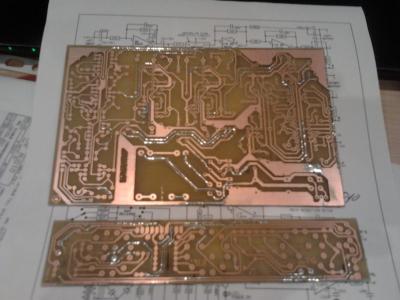

2012-02-23 23.29.37.jpg
BBCode:

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#9 por bt1980 el 24/02/2012
joder que bien! Cuanto te salieron las placas? Te las montaste con el press-n-peel?
Subir
#10 por litan el 24/02/2012
las placas me las he hecho por insolado (me hice una insoladora con una caja de zapatos y dos bombillas de bajo consumo). las placas me salieron por unos 4 o 5 euros.
Ayer estuve profundizando en el meta hilo: http://www.groupdiy.com/index.php?topic=110.0
y no encuentro los layout de el super sidechain asi que tendré que comprar las pcb a gustav que valen 13 euros, pero si compras el kit con las del compresor te salen todas por 25 pavos, asi que ya que hago el pedido, lo hago completo y me guardo estas placas por si a caso.

estoy buscando info sobre la tubo mod, la de supuer sidechain, y el filtro de paso alto de Steffen. También he visto que variando una resistencia puedes ajustar el nivel del threshold, pero me cuesta sudor y sangre traducirme el foro en ingles...

y ahora a estudiar un poco los esquemas mientras llega todo el material...

saludos!

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#11 por litan el 17/03/2012
weeeeno, llevo tiempo queriendo subir fotos y se me han ido acumulando...

las primeras son de todas las piezas de banzai y farnell, me llegaron hace una semana pero las placas de gustav me llegaron el lunes asi que no habia podido montar nada hasta hoy.

Primero monté todas las resistencias, luego he puesto los componentes de la fuente de alimentación y he comprobado que las tensiones son correctas. Aqui he tenido un pequeño problema porque un regulador de tensión lo he colocado al revés y no me estaba dando los -15 pero yasta apañau.

luego ya he cogido carrerilla y me he puesto todo lo demás. La verdad es que es muy comodo y rápido de trabajar, asi como el 1176 era un poco más engorroso, este es muy muy sencillo.

la caja la compré en banzai y es una mierda, los acabados son muy chapuceros, para el otro compresor compré una caja en farnell que son 30 euros mas caras pero la verdad es que se nota mucho la diferencia, la próxima vez no me lo pensaré...

Todavía no he comprado el medidor y no se cuando tendré tiempo de mecanizar la caja pero ya iré subiendo fotos...

saludos!!
Archivos adjuntos:

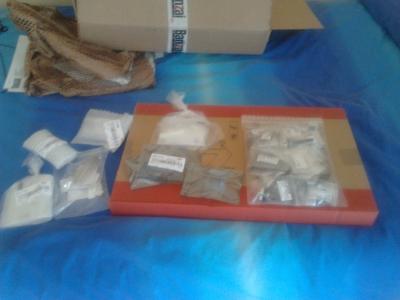

2012-03-02 16.32.18.jpg
BBCode:

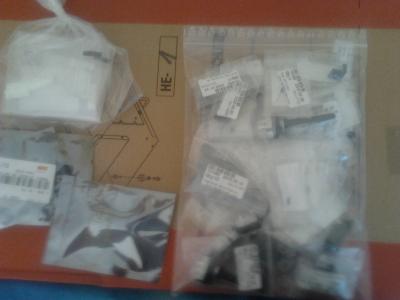

2012-03-02 16.32.26.jpg
BBCode:
2012-03-02 16.56.17.jpg
BBCode:

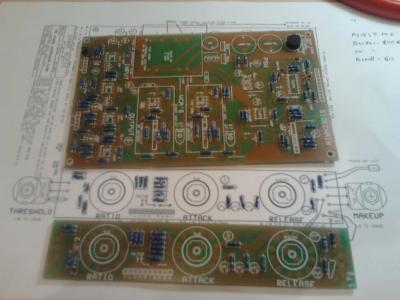

2012-03-13 22.36.16.jpg
BBCode:

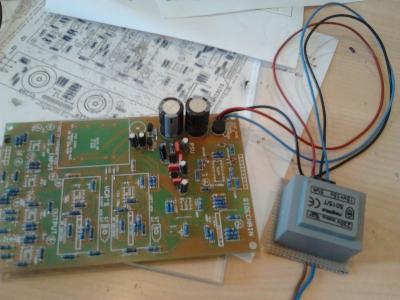

2012-03-16 14.51.42.jpg
BBCode:
2012-03-16 22.26.20.jpg
BBCode:

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
1
--390402--
#12 por --390402-- el 17/03/2012
Muy buena pinta, enhorabuena, yo tengo las pcbs esperando, me gustaría montarlo el mes que viene, tengo el pedido preparado en farnell ya (creo recordar que se me ponía casi en 300, pero sí es verdad que pillaré la caja ahí, y de algunos componentes compro de sobra)

Respecto a lo de la caja, creo que tienes toda la razón, no merece la pena escatimar, yo me he reciclado alguna caja para mis cosillas, y a la larga no merece la pena andar haciendo ñapas.

Un saludo y suerte con el bicho
Subir
--390402--
#13 por --390402-- el 23/03/2012
Bueno, al final pedí los componentes a Farnel ayer, y parece que llegan hoy a mi casa :o

supongo que el domingo me pondré con este, tranquilamente, ya iré poniendo fotos...
Subir
--390402--
#14 por --390402-- el 30/03/2012
Estoy terminando con el tema del cableado, mañana le daré duro al mecanizado de la caja...

Sin sidechain ni turbo lo estoy construyendo, aunque me planteo hacer uno con Turbo en un futuro, es un compresor barato y sencillo, si suena tan bien como dicen, no sobrará otro en el estudio...

Subir
--390402--
#15 por --390402-- el 01/04/2012
Bueno, el sábado me ha cundido bastante y le he dado un buen empujón a esto, me queda el panel trasero y hacer pruebas... De momento lo he encendido y no se ha quemado nada, he medido voltajes en los zócalos de los ICS, todo OK, los he puesto en su sitio, no se calientan, y el compresor para audio, pero no parece comprimir, hoy lo probaré en profundidad





Subir
1
