HK ELIAS autoamplificado funde los transistoores

#1 por rkebra el 26/06/2015
Buenas noches
Pues este es el problema, funde una par de transistores nada mas encender el equipo , como detalle no siempre funde el mismo par, por parte de la etapa ampli para los satelites funciona bien.

Este modulo tiene dos transistores Darlington en la fase positiva y otros dos en la negativa, son MJ11015 y Mj11016.

En la primera revise todos los componentes de la etapa y creí que solo fue cuestión de temperatura pero en la segunda, que ocurrió en el par contrario, repase la etapa entera y no detecte nada, ahora empiezo a pensar que es algo fuera del la etapa, en la etapa previo de las entradas pero no sé como encajar la explicación no da tiempo a tomar ninguna medida.

Por parte de la fuente da la tensión simétrica y bien.

Un saludo.
Archivos adjuntos:

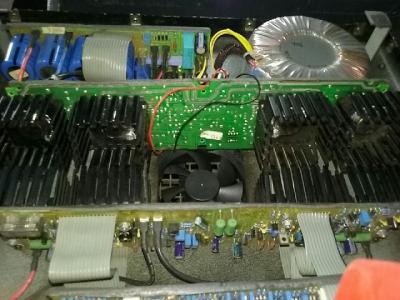

Ampli SK 1.jpeg
BBCode:

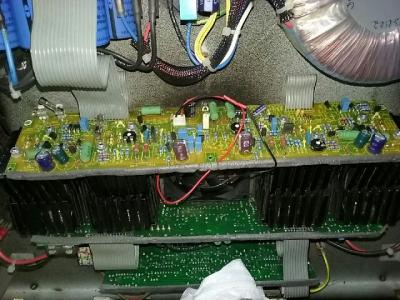

ampli SK.jpeg
BBCode:
Subir
#2 por elpatxi_bcn el 28/06/2015
Hooolaquetal

Habría mil cosas por comprobar, pero para empezar, sugiero poner una lámpara incandescente en serie con la alimentación de 220v. Debe ser de una potencia similar a la mitad del equipo.
Haciendo esto te ahorras fundir más componentes, ya que si hay un corto, la lámpara enciende y absorbe la corriente.
Desde que hago esto no he vuelto a quemar nada :desdentado:
Sólo hay que hacerse con un alargo normal, y en uno de los cables, intercalar un casquillo para que la lámpara quede en serie.
Yo uso varios, con bombillas de 40 a 600w

En cuanto al equipo, tienes el manual de servicio, o por lo menos el esquema?
Yo empezaría por revisar a fondo los circuitos driver de los finales, si se funden, es por exceso de polarización, o mira que no tengas un cortocircuito a la salida.

Espero que te sea útil

Saludos!
Subir
#3 por rkebra el 28/06/2015
Muchas gracias patxi, en cuanto al manual no lo pude localizar y lo del cable ya esta preparado que por prisas " malas consejeras" lo termine pagando.
Podria ser lo que comentas, en el primer intento nada mas conectar se escucho por un segundo un seseo en el cono y seguido la ruptura de los transistores,

Intentare conseguir esta vez los esquemas.

Un saludo
Subir
