Mixer's - Me he comprado un tanque [Rodec MX 180 Original]

#106 por BrainKaos el 30/01/2013
18idea_zps028db6f7.gif ....... Por completar un poco el tema, voy a añadir unos cuantos modelos "vintage" de Rodec y algunos más de la serie MX, porque anda que no hay historia detrás de esta marca... Las antiguas son pura esencia analógica, construcción tanque, y además son preciosas.... Algunas fotos son muy pequeñas, pero menos da una piedra...

No todas están en orden cronológico, pero por la pinta seguro que os hacéis una idea de la época de cada una... ;)

Rodec SM200
Rodec SM300
Rodec Disco-Mix
Rodec Mixfan
Rodec CU881
Rodec CU882
Rodec CU888
Rodec 1361
Rodec 1363
Rodec 1364
Rodec 1371
Rodec 1372
Rodec 1373
Rodec 1374
Rodec 1385
Rodec Mixetta
Rodec Mixmaster
Rodec Dynamix
Rodec MX 7
Rodec MX 10
Rodec MX 34
Rodec MX 120
Rodec MX 126

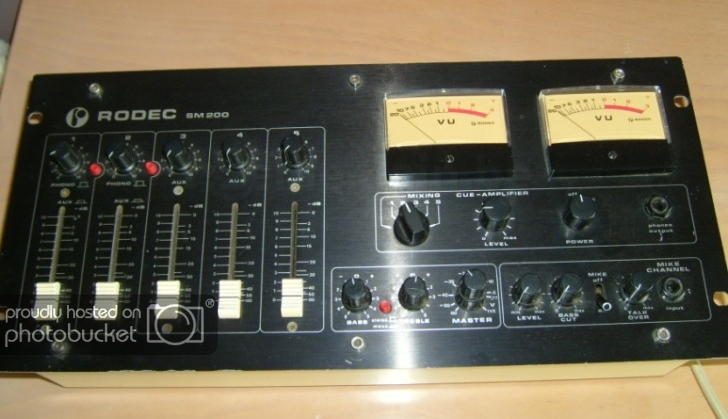

Rodec SM 200:

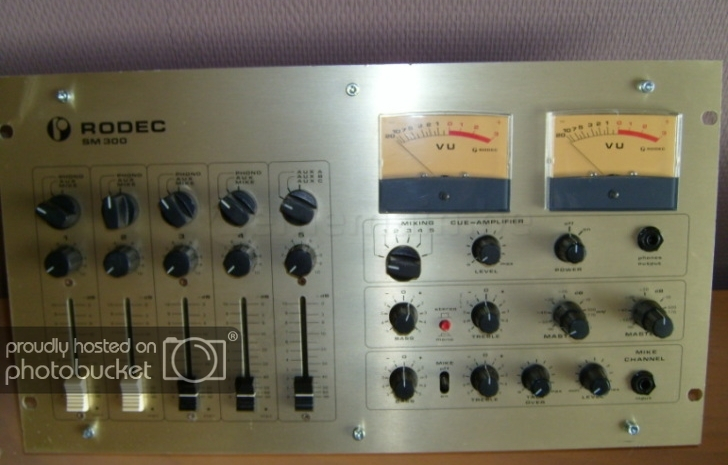

Rodec SM 300:

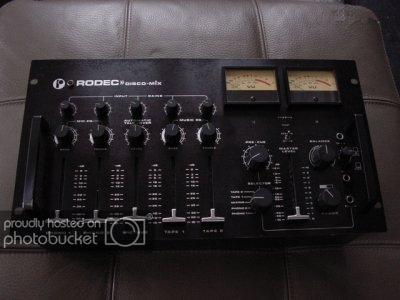

Rodec Disco Mix:

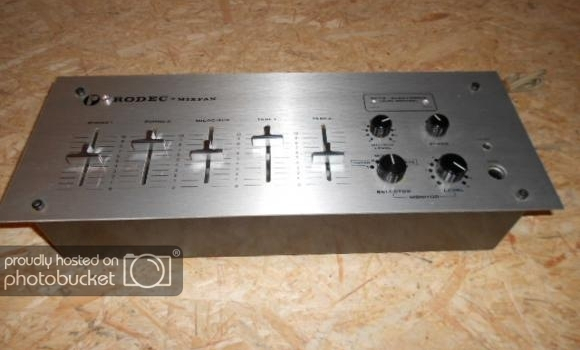

Rodec Mixfan:

Rodec CU881:

Rodec CU888:

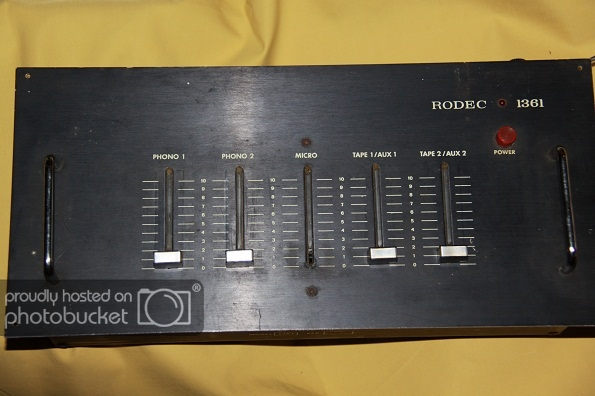

Rodec 1361:

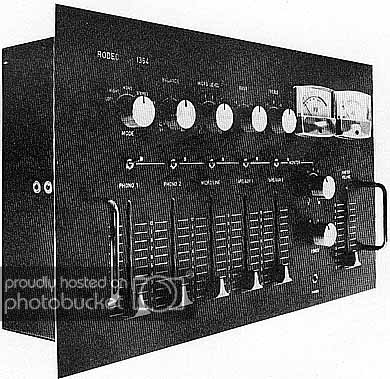

Rodec 1364 (1966):

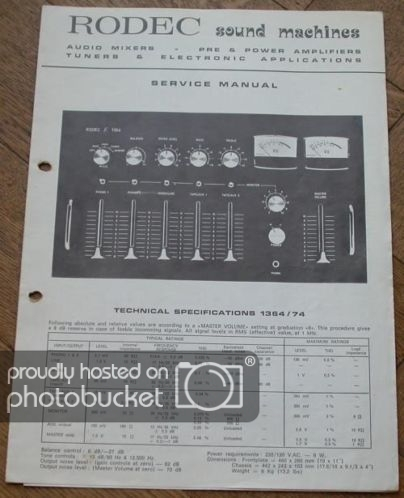

"RODEC sound machines..." :yeah:

Rodec 1371 y 1361 juntas...

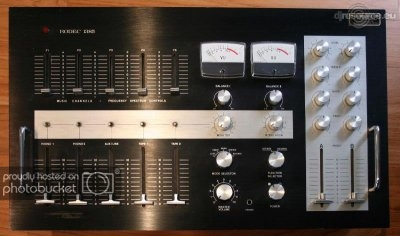

Rodec 1385 (años 70'):

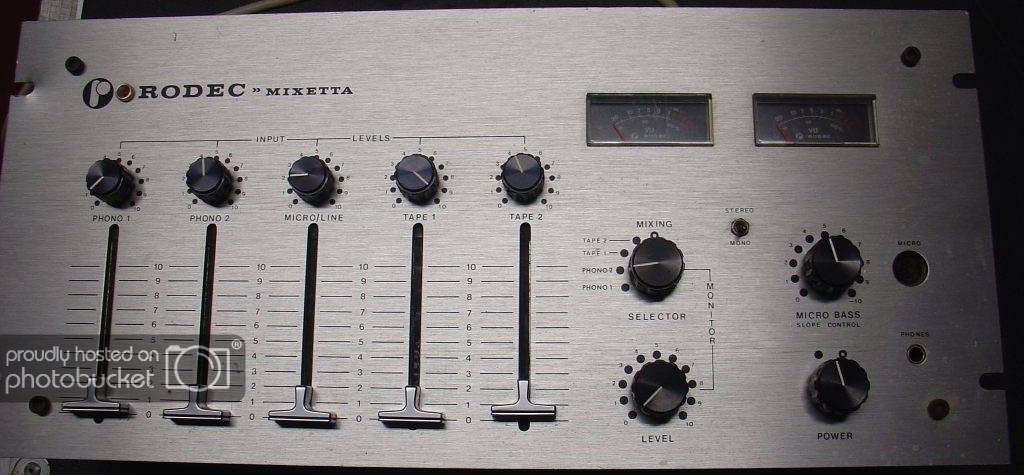

Rodec Mixetta (años 70'):

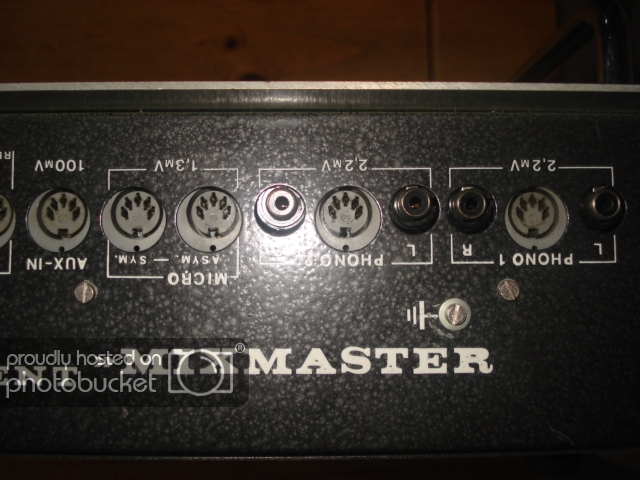

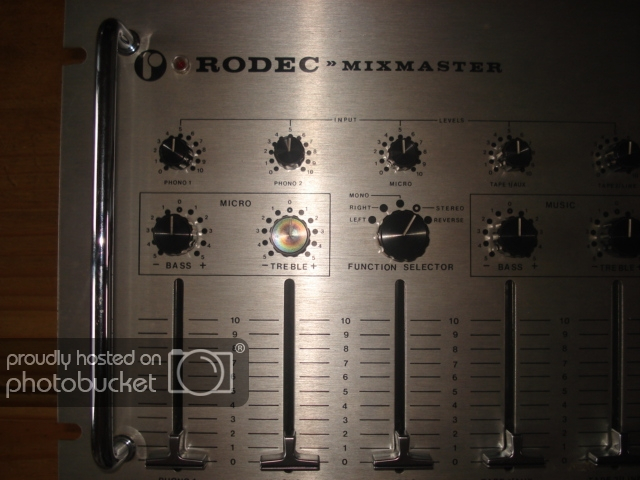

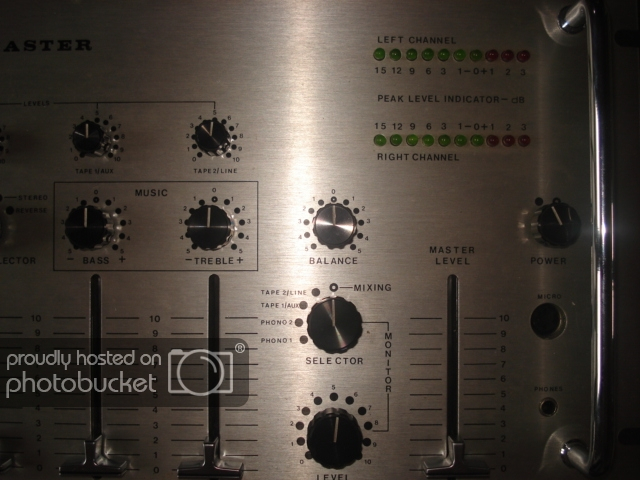

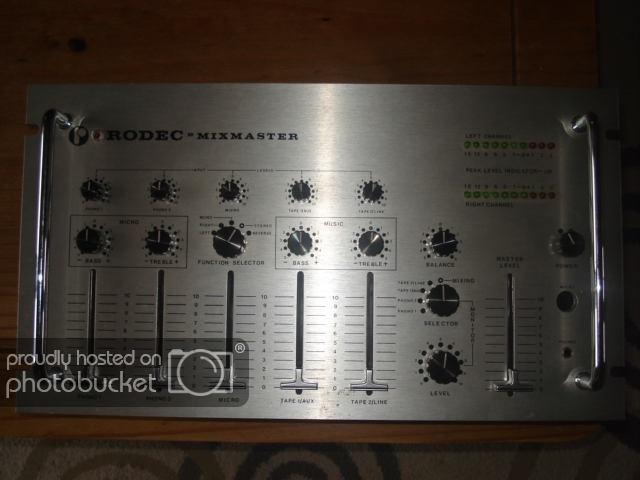

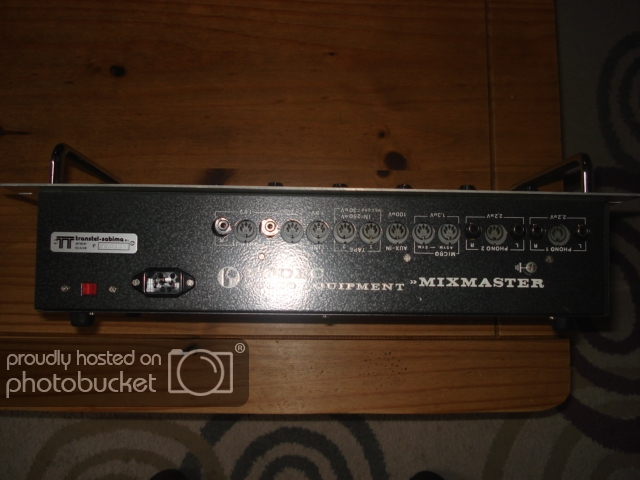

Rodec Mixmaster (1977):
........................................................................:fumeta:

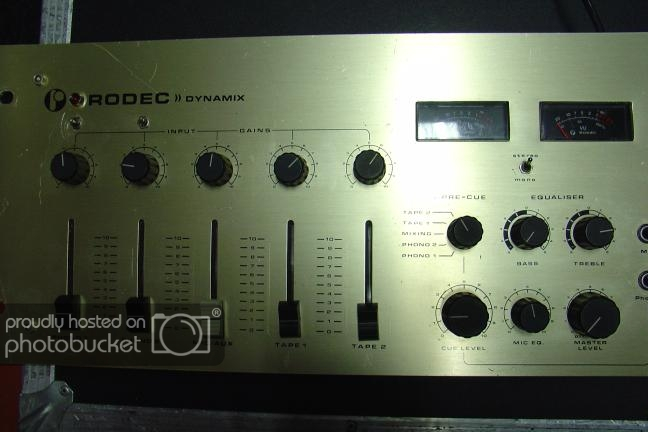

Rodec Dynamix (1980):

Rodec MX 7:

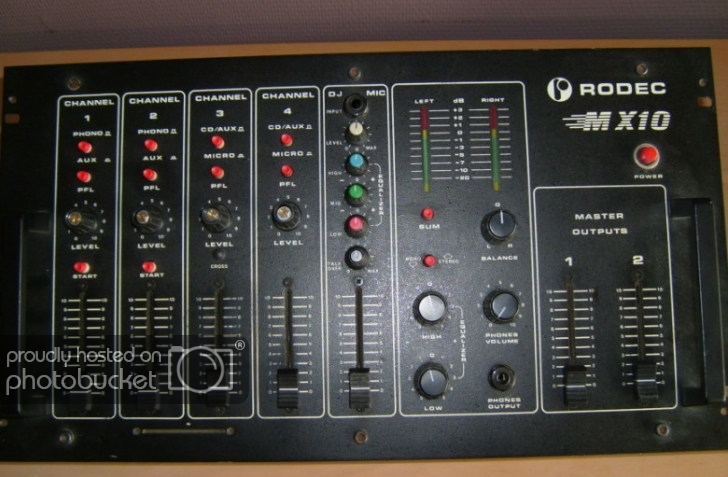

Rodec MX 10:

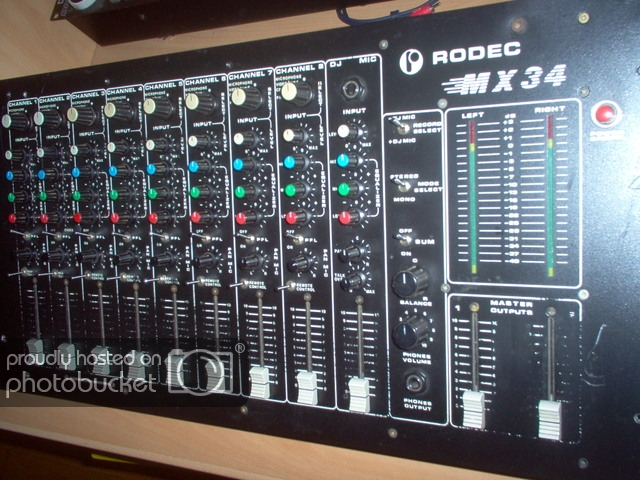

Rodec MX 34:

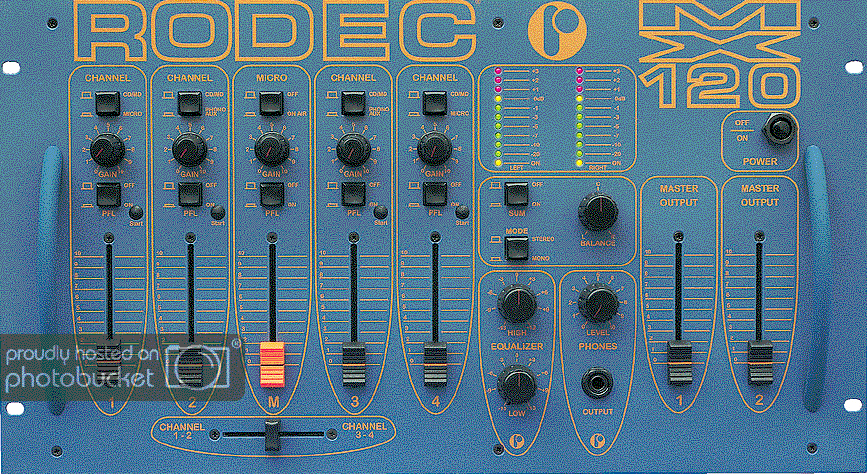

Rodec MX 120:

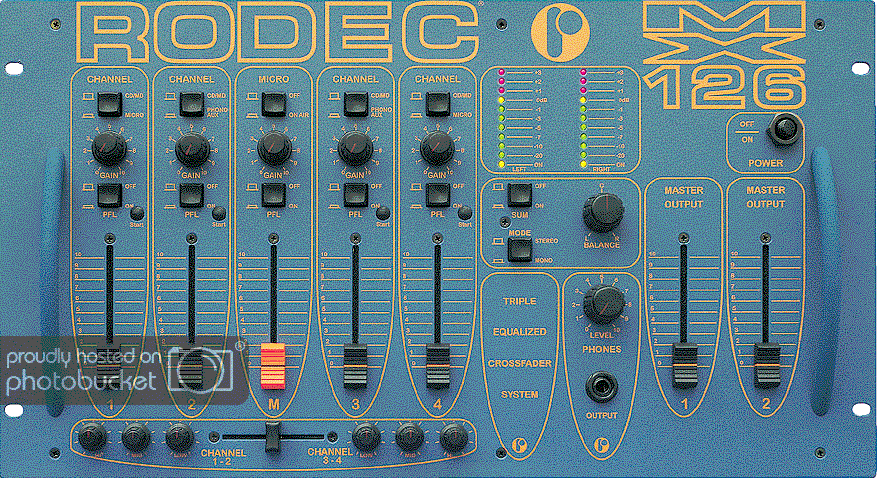

Rodec MX 126:
Menuda pedrada de EQ al estilo Isolator/Killer, jajaja... mola!

Me han gustado muchas... la Mixmaster la veo tope elegante la mire por donde la mire... :campeon:

Salud!

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
5
#108 por Imnotiko™ el 30/01/2013
Tremendo Hilo Brain!...muy bueno...de lo mejor que he visto en hispa en todo el tiempo que llevo, dejando al margen algunas aportaciones como las de Teo/Tormo y Max.... no dejas de documentar e innovar con nuevos aportes.

Excelente. Mi enhorabuena por tanto y tan bueno ;)

+1.

http://www.hispasonic.com/musica/rem3mber-th3-0verdriv3/75798
http://www.hispasonic.com/musica/artics-times/64733
https://soundcloud.com/imnotiko

Subir
1
#109 por TheOscarmm el 01/02/2013
Brainkaos te animo a que sigas asi, muy buen post. ¿Que tal esos faders nuevos? estamos esperando a esas fotos con los faders nuevos y que nos cuentes si ya se han solucionado esos problemas y sigues contento con rodec o estas decepcionado. Y si pones unas fotillos de el proceso de cambio de faders fenomenal. muy buen post y espero en poco tiempo colgar aqui las fotos de mi proxima adquisicion, la :wink: rodec mx 180 original

No hay nada peor que ser malo sin tener maldad.

Subir
#110 por BrainKaos el 02/02/2013
#109

Hola Oscarmm, gracias!

Tranqui que pondré fotos... Descuida. No los he cambiado antes porque no me quedaban suficientes fundas termorretráctiles... pero ya he pillado repuestos y el fin de semana me meteré a cambiarlos... Espero no tener movidas, porque me estoy empollando las especificaciones técnicas del fader para tener claro cómo es el conexionado (adjunto el PDF), pero vamos, que tiraré de polímetro si la cosa se pone fea... ;)

TheOscarmm escribió:
mi proxima adquisicion, la rodec mx 180 original

La misma que tengo yo, dices?

Saludos,
Archivos adjuntos:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#111 por TheOscarmm el 02/02/2013
Si, la misma que tienes tu, a no ser que tu me digas que no estas contento con ella o cualquier cosa que no te esperabas, en cuyo caso podria llegar a plantearme su compra y tirar hacia formula sound o xone 92, total ya puestos ahorro un poquito mas y fuera, pero eso si veo que la original no es como me esperaba, por que cuando vi el otro dia tu problemas con la mesa se me callo el alma al suelo

No hay nada peor que ser malo sin tener maldad.

Subir
#112 por BrainKaos el 02/02/2013
#111

Socio, hablamos por privado/chat... :wink:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
--466802--
#113 por --466802-- el 02/02/2013
Magnifico hilo sobre rodec !!!

Brainkaos puedes decirme donde compraste los cables rca de QED??
Subir
#114 por BrainKaos el 02/02/2013
#113

Gracias! me alegro!! :wink:

Por supuesto, los cables lo compré en Ebay, concretamente en este anuncio de aquí.

Saludos!

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
--466802--
#115 por --466802-- el 02/02/2013
gracias! :)
Subir
#116 por BrainKaos el 03/02/2013
Yesssss!! funcionan!! :yeah:

Van de lujo, mejor tacto con diferencia, y ya es decir! Ahora que veo que todo está bien, pediré los otros seis que faltan de cambiar...

Os cuento, me he tenido que pelear un poco, pero ya he visto lo que pasaba... vaya tela... :fumeta:
Resulta que no me había fijado que los faders marca Bourns que trae de serie son 10KDX2 y los ALPS tanque son 10KAX2... :desdentado: y bueno, no he caído en la cuenta hasta que he soldado el primero y tras probarlo he visto que no estaba funcionando bien, es decir, el fader hacía su función; subía y bajaba el volumen perfecto, pero en todo momento -en cualquier posición del recorrido del fader-, sonaba música, pero sólo por un canal y a poco gas, muy bajito... :-k
Total, que me pongo a revisarlo todo, el esquema eléctrico fundamentalmente, y era el mismo esquema que los ALPS... me estaba volviendo mico hasta que mirando el fader de Bourns que tenía desmontado, veo que pone lo de 10KDX2...

Ok, pues toca hacer una pequeña ñapa para que funcionen correctamente: Consiste en unir un par de patillas del fader con un trozo pequeño de cable y soldar a cualquiera de estas dos patillas o al propio trocito de cable, el cable azul que viene desde el conector que luego se enchufa en la placa de la mesa. También podéis unirlas entre sí usando el propio cable azul, pero no han dejado ni un centímetro de cable extra, así que está complicado maniobrar (al menos en mi caso, jaja)... :mrgreen:

Bueno, pongo unas fotillos y algún comentario... :wink:

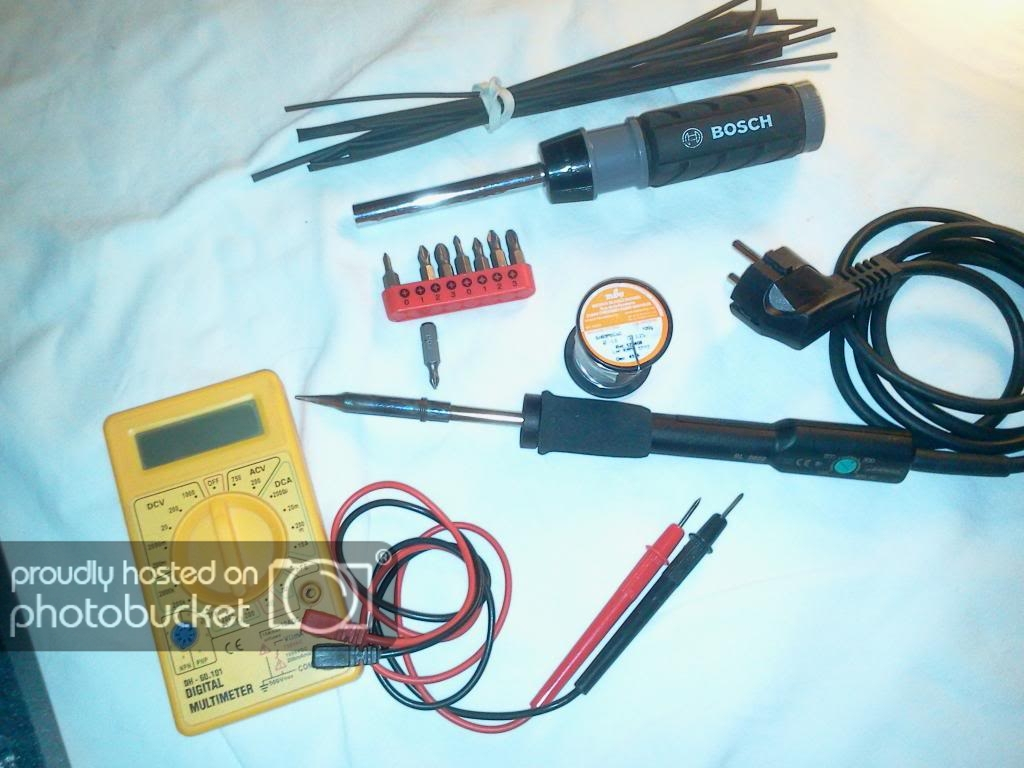

Herramientas:

* Conviene leer el PDF (van adjuntos) de las especificaciones para saber la temperatura -350° o menos- y tiempo máximo de aplicación de soldadura -5 seg- (Las pruebas de torsión también están interesantes).

- Destornillador de estrella
- Tijeras
- Polímetro
- Soldador
- Estaño
- Fundas termorretráctiles

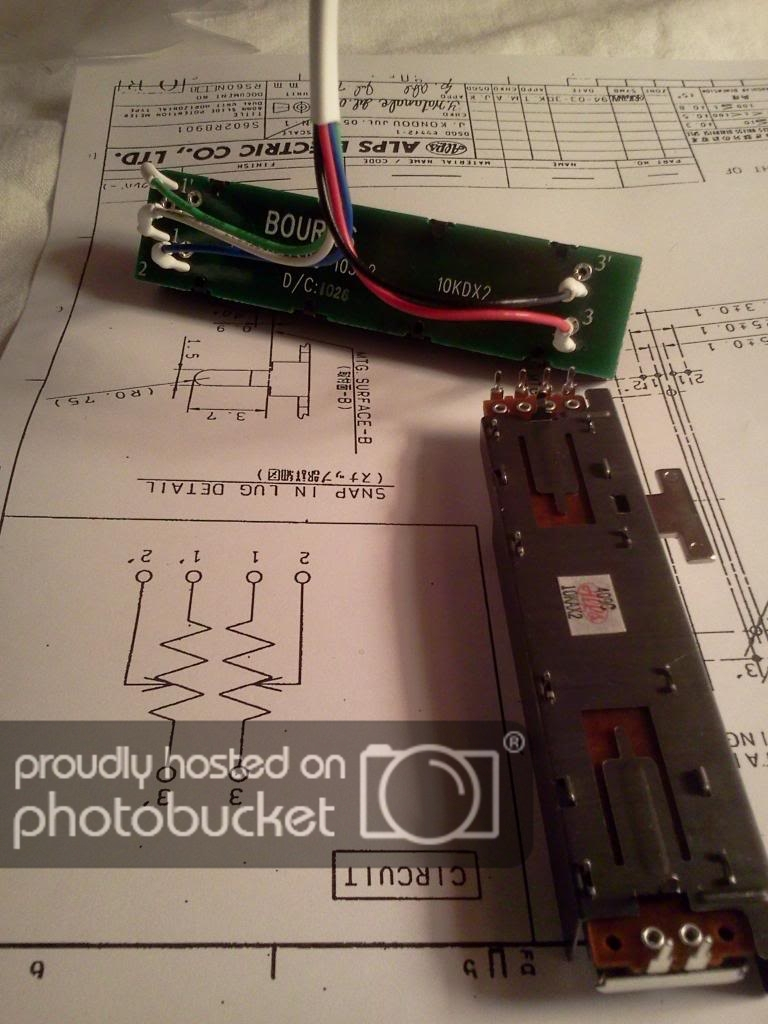

Faders y esquema ALPS:

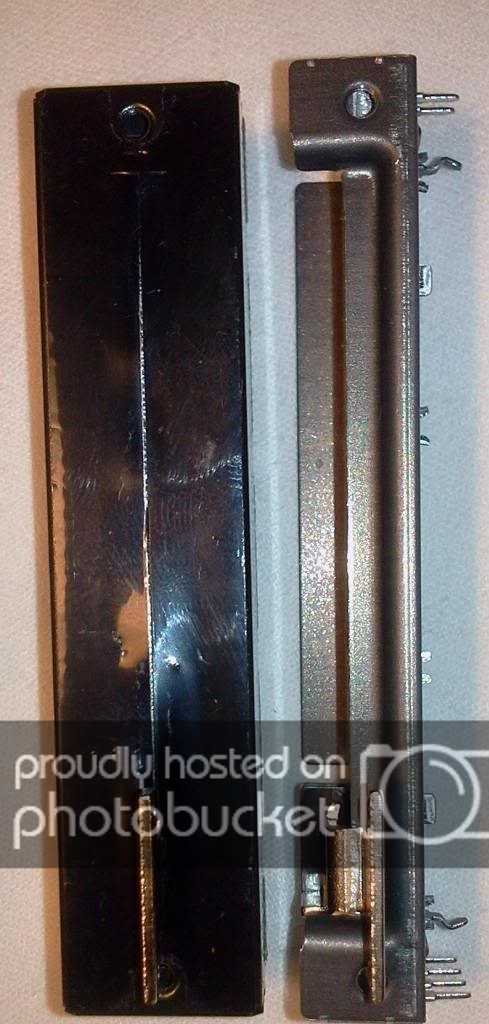

Bourns "vs" ALPS:

Se puede ver claramente el protector de plástico que lleva el fader de Bourns, y que yo pensaba era parte de la propia chapa de la mesa (al estilo MX 180 MarkI).

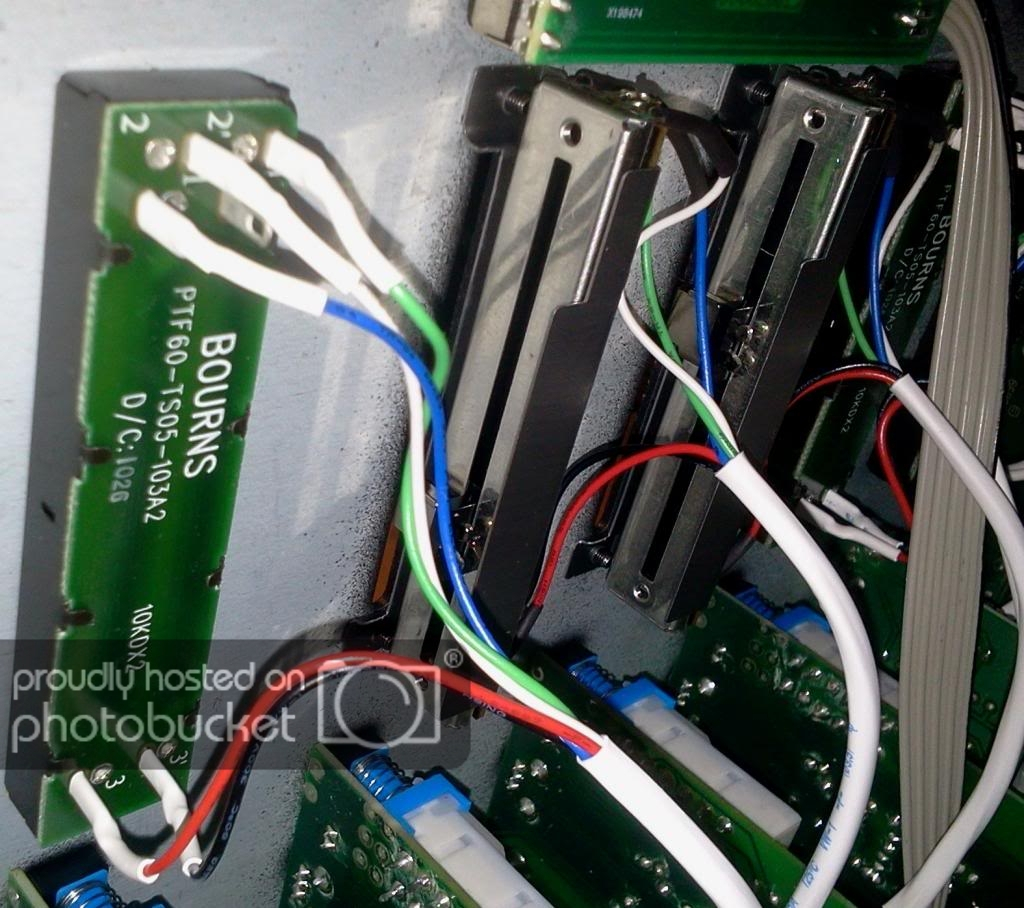

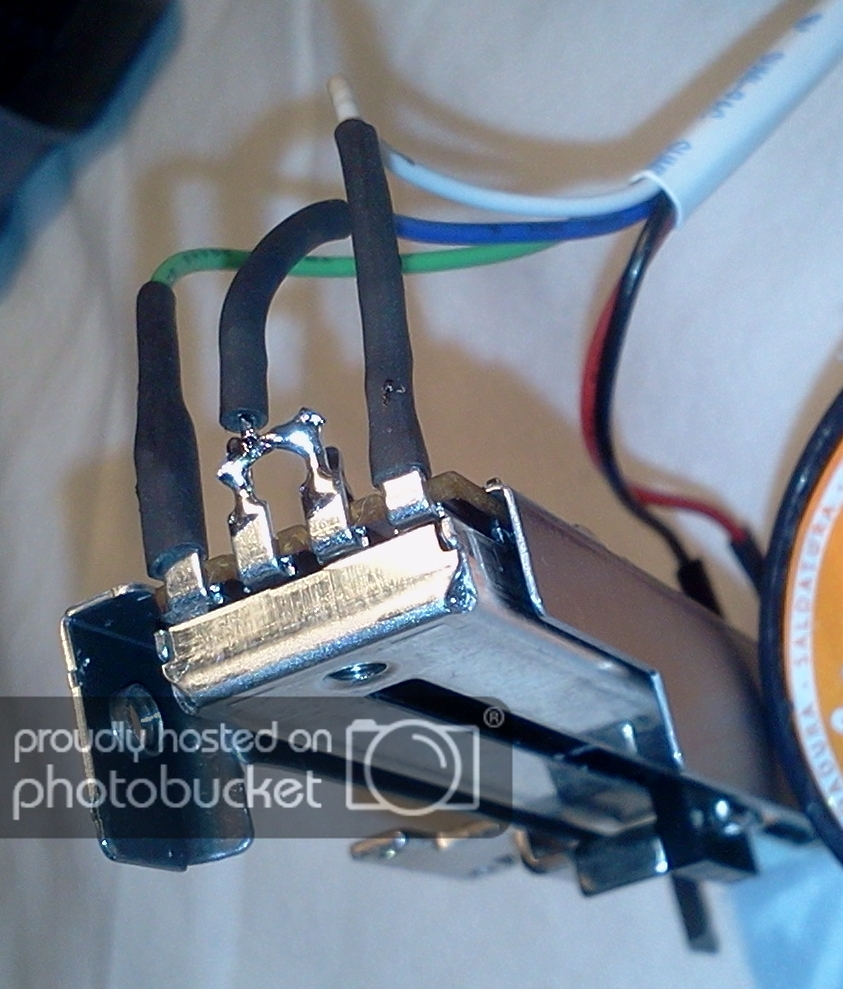

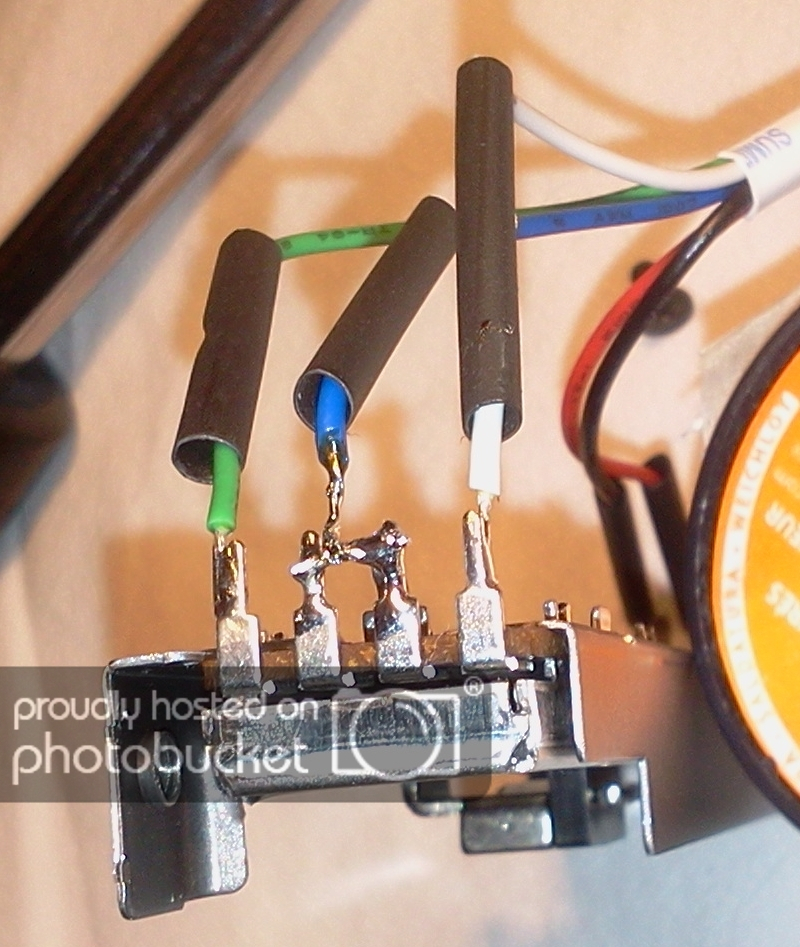

Conexionado del fader:


Bueno, los esquemas son iguales, pero eso, es necesario unir esas dos resistencias 1 y 1' (entiendo que pasan a estar en paralelo). El fader ALPS no viene con las patillas numeradas, pero vaya, son muy similares, de modo que lo he puesto igual que estaban los Bourns y todo perfect... ;)

Con mi cutre-polímetro puesto en 20K, midiendo entre los puntos 2 / 3 y 2' / 3' moviendo el fader a la vez, pasaba de 0,algo a 9,75 o una cosa así... y entre 1 / 3 y 1' / 3' daba los 10K. Eso, en todo momento, con las patillas puenteadas y sin puentear.

Bueno, la verdad que estaba recién levantado y me ha salido la cosa un poco estrafalaria, porque tenía que haber hecho la soldadura del cable azul en cualquiera de las dos patillas en donde va el puente y no el medio de éste, pero bueno... ah, y también, en el caso del cable azul mejor usar (además de) una funda termorretráctil de mayor calibre, de tal modo que cubra las dos patillas lo mejor posible (Cuando me lleguen el resto de faders aprovecharé para ponerlos mejor... :desdentado: )

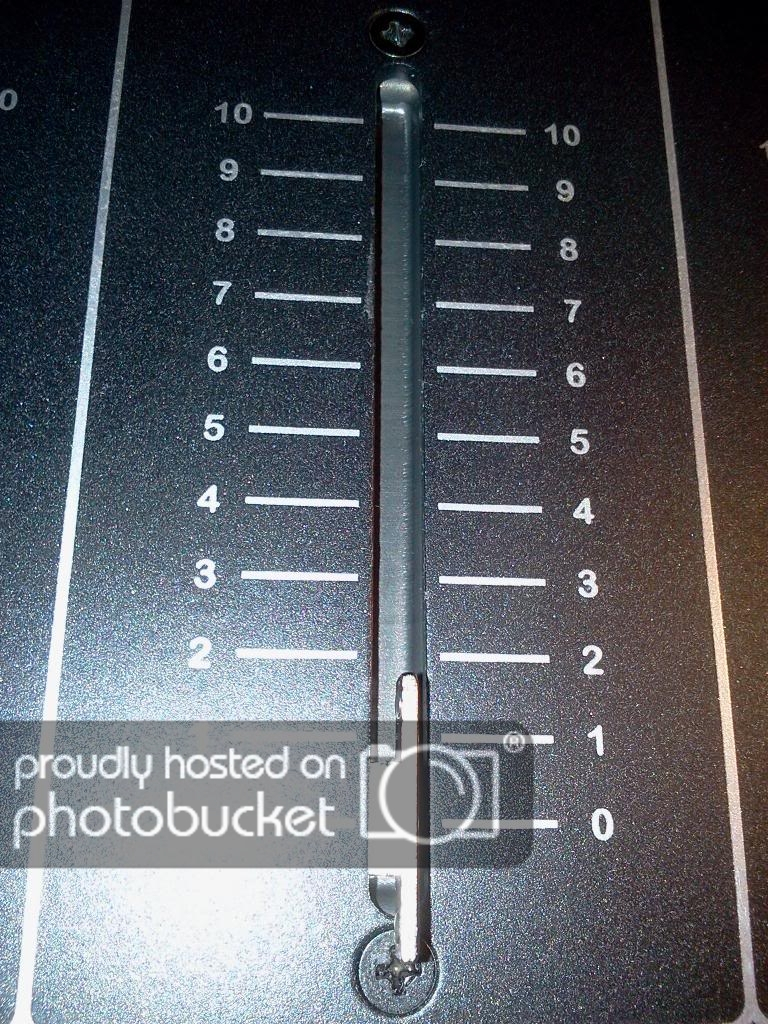

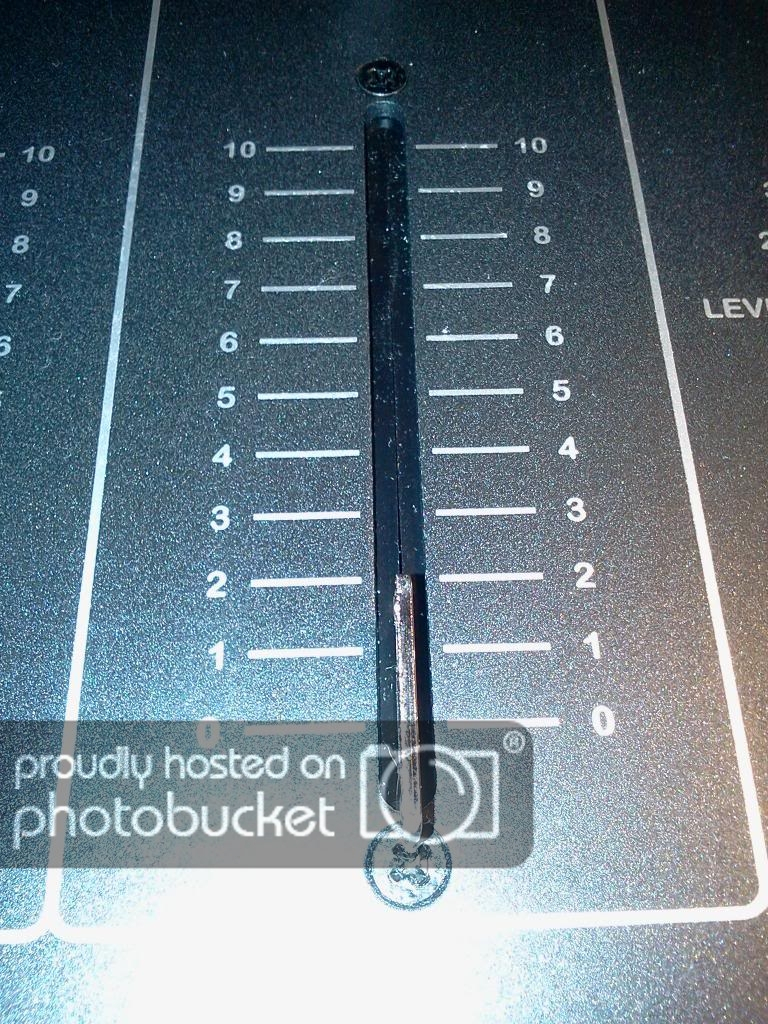

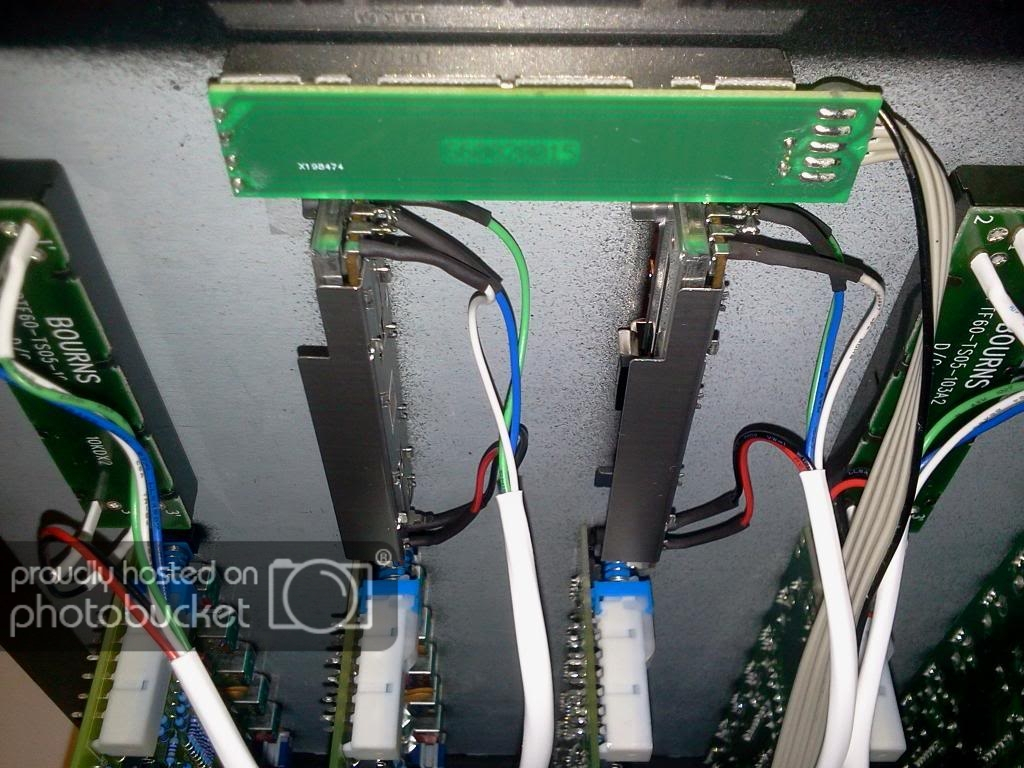

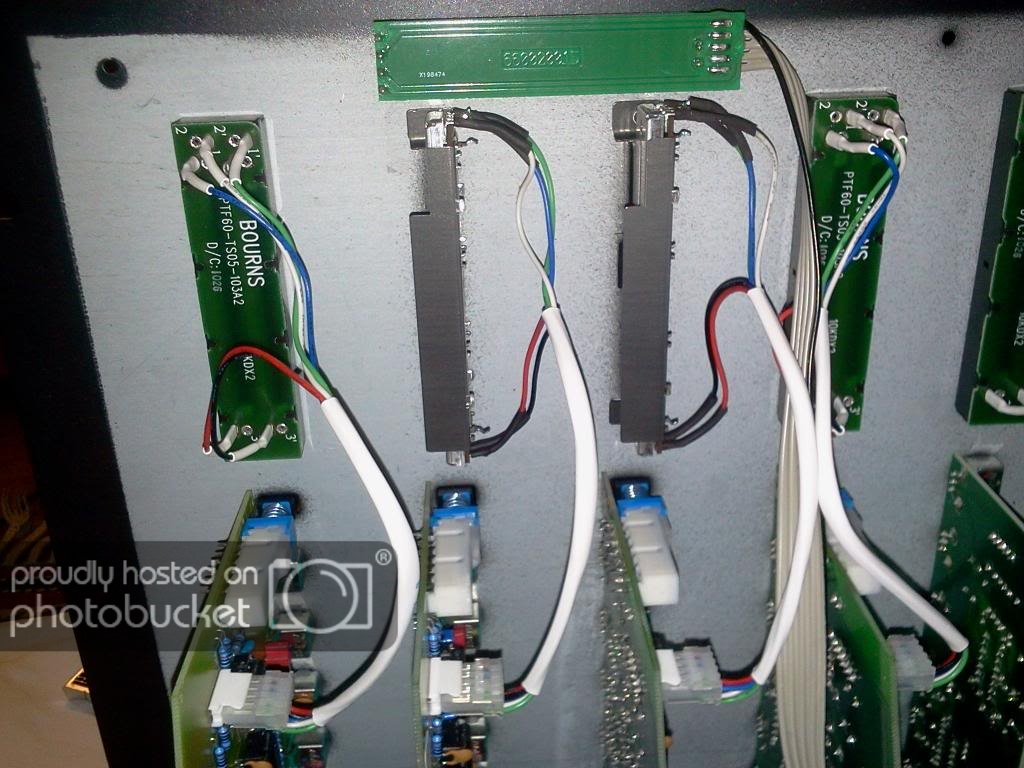

Los faders ya terminados y atornillados en su sitio:

............................................................................................ :hell:

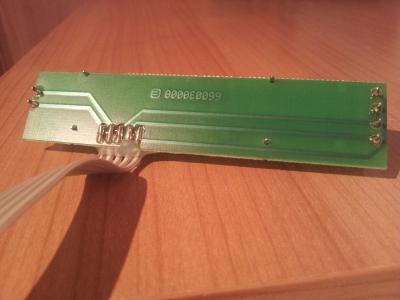

Fader Bourns:

Fader ALPS:
............................................................................................ :hell:

Más información sobre los faders y dónde conseguirlos: http://www.hispasonic.com/foros/mixers-me-he-comprado-tanque-rodec-mx-180-original/408967/pagina7#post3489503

Cualquier pregunta sobre el tema, ya sabéis... En fin, me voy a pinchar un rato... :satan: :satan: :satan: :satan: :satan: :satan: :satan: :satan: :satan:

Taluegorrrl !
Archivos adjuntos:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
4
#117 por jaimitodj el 03/02/2013
acabo de ver los faders "no tanque"

vaya trabajo mas impresionante, enhorabuena brainkaoss

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#118 por TheOscarmm el 03/02/2013
Enhorabuena, eres un máquina, da gusto ver como te preocupas por tu makinón y como las cosas salen bien cuando las tratas con cariño, ademas de las fotos y la explicación.

Desde la más sana de las envidias (o no jajajaj) que la disfrutes :yeah:

No hay nada peor que ser malo sin tener maldad.

Subir
#119 por TheOscarmm el 03/02/2013
Por cierto, los nuevos faders no traen esa protección plástica para el polvo??? es que no lo aprecio bien en la foto. y de no ser asi ¿no podrias quitarle la de los faders reemplazados y ponersela???? Imagino que si no esta puesta es que no pero por preguntar que no quede. :grin:

No hay nada peor que ser malo sin tener maldad.

Subir
--466802--
#120 por --466802-- el 03/02/2013
=D> vaya tanque!!

tengo que cambiar los mios en una 180mk3 ..valdrian estos mismos ke has montado tu?

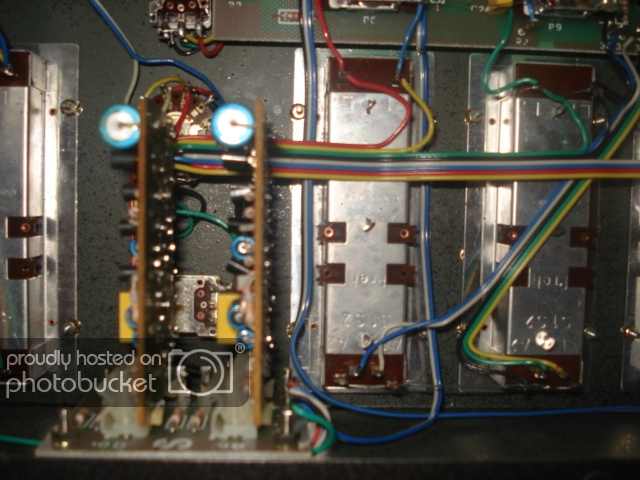

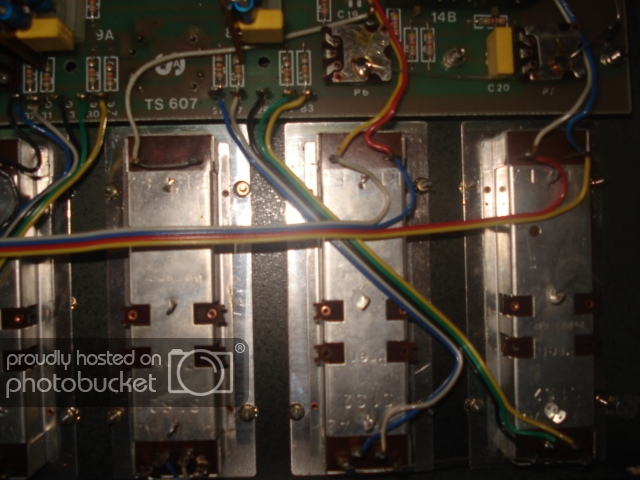

adjunto una foto de los ke tengo montados
