#1 por kaslampard el 25/10/2009
Hola, hace tiempo que me propuse fabricar mi pantalla acustica para el micro y prometi subir un tutorial, y aunque la fabrique, no tuve tiempo de subir el tutorial aqui, asi que lo prometido es deuda. Como supongo que se me hara bastante largo, os comento unas cuantas cosas antes de empezar:
1.-Las primeras fotos las saque con el movil porque me olvide cogerme la camara el primer día pero creo que aun así se entienden.
2.- Mi idea es explicarlo paso a paso como lo he hecho, asi que como creo que el sistema de este foro no permite subir más de tres fotos por post, lo hare en varias tandas.
3.- Mi pantalla acustica para el micro, es totalmente casera, y con esto no me refiero a que sea de mala calidad (creo que el resultado ha sido bastante decente 8) ), me refiero a que hay muchas cosas, las he hecho utilizando y reciclando cosas totalmente inservibles que tenía por casa, asi que como imagino que no las tendreis, os animo a que seais ingeniosos y se os ocurra algo con lo que suplirlo. Aqui os cuento como lo hice yo, asi que la idea es que sea una buena guía.
Bueno y despues deste rollo empiezo con ello:

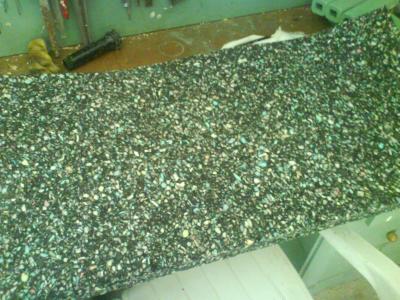

Lo primero era elegir el material absorbente que haria la base, y para esto, aconsejado por varias personas entendidas en el tema, elegí un material que hay en leroy merlin. Una especia de caucho con trozos de materiales incrustados de diferentes densidades, evitando así un medio homogeneo por el que puedan propagarse las ondas:
[attachment=2:1x2tuqtu]Material Absorvente.JPG[/attachment:1x2tuqtu]

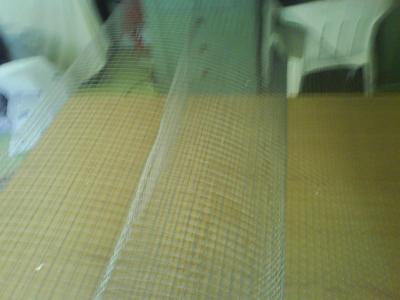

Lo siguiente era saber, que usar para darle una estructura sólida y poder doblarlo en forma curva, asi que cogí una malla metálica que tenía desde hacía tiempo, que había sobrado de hacer unas vallas:
[attachment=1:1x2tuqtu]Malla Metalica.JPG[/attachment:1x2tuqtu]

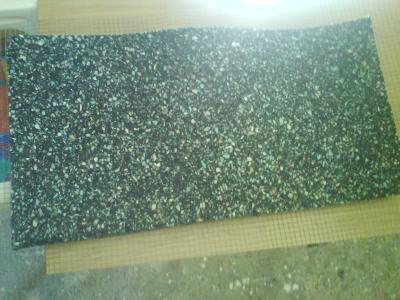

Pues bien, monte el material, corte las esquinas para poder luego doblarlo de manera que envolviera la red al material acustico:
[attachment=0:1x2tuqtu]Material sobre malla.JPG[/attachment:1x2tuqtu]
Archivos adjuntos:
Material Absorvente.JPG
BBCode:
Malla Metalica.JPG
BBCode:
Material sobre malla.JPG
BBCode:
Subir
#2 por kaslampard el 25/10/2009

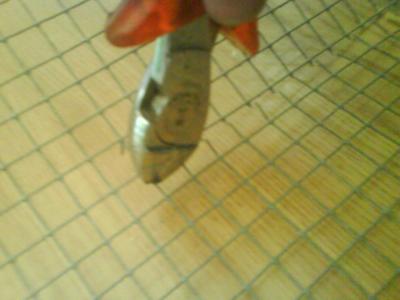

[attachment=2:2msa1b0u]Cortar Malla.JPG[/attachment:2msa1b0u]

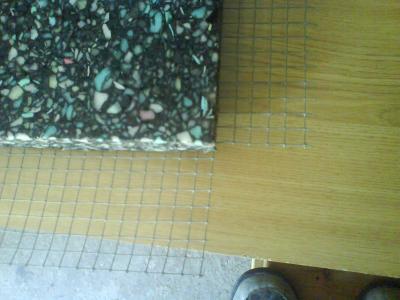

[attachment=1:2msa1b0u]Ajustar Material a Malla.JPG[/attachment:2msa1b0u]

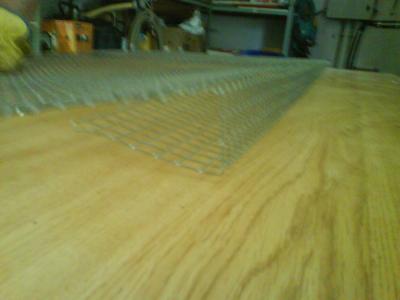

Una vez cortadas las esquinas, doble la malla dandole la forma del soporte teniendo en cuenta el grosor del material (40mm) para luego meter el material acustico dentro:

[attachment=0:2msa1b0u]Malla Doblada.JPG[/attachment:2msa1b0u]
Archivos adjuntos:
Cortar Malla.JPG
BBCode:
Ajustar Material a Malla.JPG
BBCode:
Malla Doblada.JPG
BBCode:
Subir
1
#3 por Alexmx03 el 25/10/2009
:comer:
Subir
#4 por kaslampard el 25/10/2009

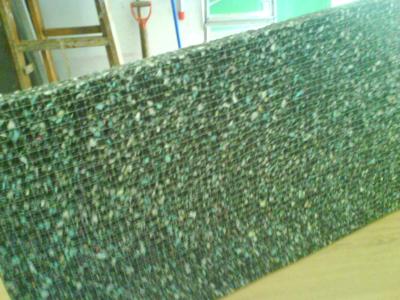

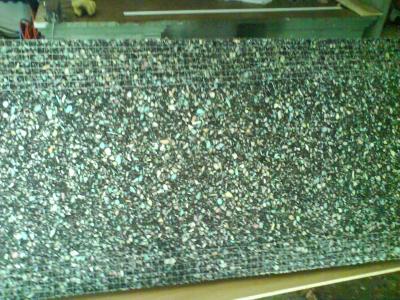

Una vez hecho el soporte de la malla, meti el material acustico dentro y quedo algo talque asi:

[attachment=2:26yaqoue]Material Metido dentro de la malla.JPG[/attachment:26yaqoue]

[attachment=1:26yaqoue]Material dentro de la malla 2.JPG[/attachment:26yaqoue]

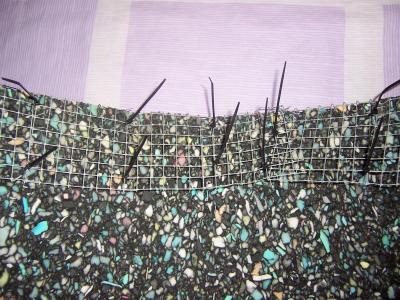

Despues de tener la estrucura básica, le hice unos cortes en la parte media para poder curvarla como las pantallas acusticas para micros, y despues lo ate con cremalleras (de plastico) para que se matuviera la forma:

[attachment=0:26yaqoue]Cremalleras en alambre(paint).jpg[/attachment:26yaqoue]
Archivos adjuntos:
Material Metido dentro de la malla.JPG
BBCode:
Material dentro de la malla 2.JPG
BBCode:
Cremalleras en alambre(paint).jpg
BBCode:
Subir
#5 por kaslampard el 25/10/2009
Una vez puestas las cremalleras y la estructura basica con forma curva, corte la parte sobreante de las cremalleras para que no molestara. A estas alturas ya tenía algo asi:

[attachment=2:1j9pst7i]Estructura con cremalleras cortadas(paint).jpg[/attachment:1j9pst7i]

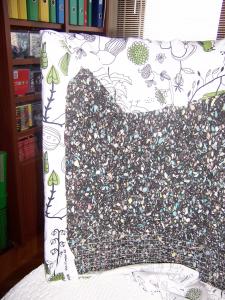

Mi siguiente paso, sería forrarlo, para lo que compre una tela en el Ikea,que por 1€ tenía cantidad más que suficiente. (Eso sí, no es que fuera muy bonita). Y con esta tela comence a forrar la estructura:

[attachment=1:1j9pst7i]Forrando con tela(paint).jpg[/attachment:1j9pst7i]

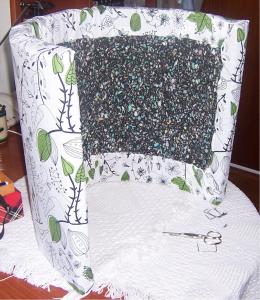

La tela la enganche al propio alambre, pues sobresalian pinchos puntiagudos, que despues meti hacia dentro. Al final quedo esto:

[attachment=0:1j9pst7i]Forrado completo(paint).jpg[/attachment:1j9pst7i]

Hasta aquí llega mi contribución.... de hoy! Mañana (si puedo) o lo antes posible seguire contando, como termine la pantalla, y como fabrique el soporte para poder atarlo a un pie de micro. Para no engordar aun mas el hilo, (ya que esto de que solo se puedan subir 3 fotos por post lo esta engordando demasiado) os pido que no comenteis nada hasta que no este terminado del todo, ya que si despues alguien quiere acceder a esta guía sera bastante molesto estar leyendo comentarios entre medio. Cuando este terminado aviso y ya se comenta todas las dudas o lo que se quiera. Un saludo.
Archivos adjuntos:
Estructura con cremalleras cortadas(paint).jpg
BBCode:
Forrando con tela(paint).jpg
BBCode:
Forrado completo(paint).jpg
BBCode:
Subir
#6 por kaslampard el 26/10/2009
Hola, aprovecho un ratillo que tengo para seguir con la guía.

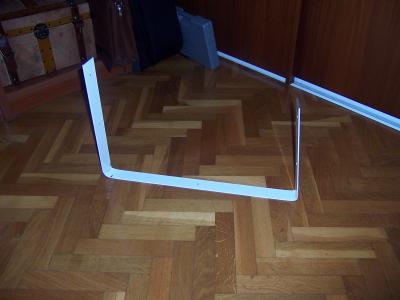

En este punto, empezé a plantearme como iva a ser colgado del pie de micro y a partir de una idea algo abstracta fui improvisando. A una barra de cortina que tenía por el trastero le di la forma de la que sería el soporte que tenía en mente (tal como se ve en la foto). Previo a doblarla, con un taladro le hice los agujero visibles en la foto para poder sujetarla a la estructura anterior.

[attachment=2:1mt9awuq]Vara de cortina.JPG[/attachment:1mt9awuq]

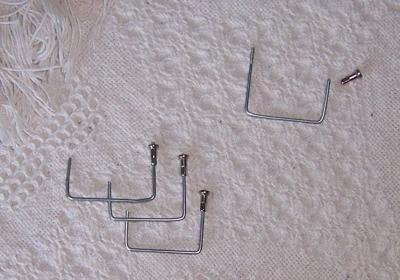

Puestos a reciclar, me vinieron que ni pintados unos radios de una bici que se rompio hace mucho y me guarde algunas piezas (la bici dara mas de sí despues :D). Por su terminacion con una rosca mas gruesa y su facilidad para doblarse fueron los elegidos para agujerear la superficie del material acustico y sujetar así la vara de cortina. Aquí la foto de los radios con la forma pensada:

[attachment=1:1mt9awuq]Radios Bicicleta(Paint).jpg[/attachment:1mt9awuq]

Y aquí la foto del soporte con la vara ya unida mediante los radios (sujeccion firme, garantizado :) ):

[attachment=0:1mt9awuq]Vara de cortina puesta(paint).jpg[/attachment:1mt9awuq]
Archivos adjuntos:
Vara de cortina.JPG
BBCode:
Radios Bicicleta(Paint).jpg
BBCode:
Vara de cortina puesta(paint).jpg
BBCode:
Subir
#7 por kaslampard el 26/10/2009
Bueno, antes de colgar nada al pie de micro, le pegue con pegamento de contacto, a la superficie de absorcion, una segunda plancha de otro material absorvente. He de decir que este material era bastante barato asi que me supongo que en teoría no sería muy bueno.. Pero bueno, visto el resultado final ,la práctica supera a la teoría :mrgreen: , pues lo tengo bastante probado y si que absorve bastante el conjunto de la pantalla acustica entera. Aquí unas fotos del material usado:

[attachment=1:7vnqr2vf]Plancha acustica(paint).jpg[/attachment:7vnqr2vf]

Una vez recortada y pegada la plancha, este fue el resultado. Sólo quedaba pensar algo para anclarlo a un pie de micro, cosa que explicare, si puedo mañana, y con esto cerrare la guía.

[attachment=0:7vnqr2vf]Vara de cortina puesta frente(paint).jpg[/attachment:7vnqr2vf]
Archivos adjuntos:
Plancha acustica(paint).jpg
BBCode:
Vara de cortina puesta frente(paint).jpg
BBCode:
Subir
#8 por kaslampard el 27/10/2009
Bueno, hoy concluye mi guía con los ultimos pasos.
Quizas el paso mas dificil, era saber como se colgaría la pantalla a un pie de micro cualquiera, y para esto use la manilla que sirve para apretar los sillines de la bici (si, la misma bici de los radios :wink: ). Atornillada a la vara de cortina, era perfecta la pieza para poder apretarla a cualquier pie de micro.

[attachment=1:1tcli8ht]Enganche cerca(paint).jpg[/attachment:1tcli8ht]

Y he aquí el resultado final de mi pantalla acustica para el micro colgada y lista para empezar la grabación:

[attachment=0:1tcli8ht]Pantalla acustica completa(paint).jpg[/attachment:1tcli8ht]

Para terminar, cabe decir que la pantalla funciona perfectamente, si hablas cercano a ella se nota bastante el nivel de absorción y las grabaciones me quedan bastante limpias de ruidos externos. Sin duda una solución, yo creo que de gran calidad, y economica para lo que valen estas pantallas. Contando los amteriales comprados, la pantalla me saldría por unos 35€, por eso lo importannte es darse cuenta de los recursos de los que disponen por ridiculos que parezcan y echarle un poco de ingenio antes que gastarte un dineral y tirar de thomann, musicstore...etc (Aunque cuando no queda más remedio se que no vienen nada mal).
Como fallos, le puedo sacar el peso, porque el primer material acustico utilizado pesaba un poco, y con la rejilla que lo envuelve aun mas, por tanto, si no tienes un pie de micro medio-decente (tampoco tiene que ser el novamas) puede ser inestable.

Dicho esto, aqui dejo la guía, preguntar y comentar lo que querais! un saludo y espero que a alguien le sea util!
Archivos adjuntos:
Enganche cerca(paint).jpg
BBCode:
Pantalla acustica completa(paint).jpg
BBCode:
Subir
3
#9 por Campa el 27/10/2009
Yo estaba pensando en como hacerme una, y con tu guia ya se como hacerla, aunque sean otros materiales.
Un saludo, y chapó tutorial.

ESTUDIO ALMACEN Nº13
Rubén Campanero

Subir
#10 por hanen el 27/10/2009
Sencillamente genial gracias

¿Oyes las notas de la mu-SI-ca?

Subir
#11 por deivicin el 28/10/2009
Holaa decirte antes que nada que te quedo genial!, pero tengo dos duda, como que medidas utilizaste para hacerla y la otra es si te da resultados?graciass y muy buen aporte.
Subir
#12 por kaslampard el 29/10/2009
Hola, pues si, resultado si que da (ya lo he mencionado :) ) pero vamos si el sitio que grabas es muy malo tampoco esperes que la acustica se convierta en la de un estudio de grabacion con solo una pantalla como estas. En cualquier caso la veo muy recomendable. Las medidas que tome yo son de aproximadamente 80x50cm pero eso supongo que sera a gustos! Un saludo!
Subir
#13 por Jordi1993 el 30/10/2009
Muy bueno, felicidades. Ya encontraré tiempo para hacer una, si da resultadoss!

...............trabajar mucho para que todo parezca fácil...................

Subir
#14 por deivicin el 30/10/2009
Graciass por la informacion, no habia leido encima lo del rendimiento, me pondre a la labor de una a ver si puedo sacar mejores resultados ya comentaree mi experiencia!muchas gracias!
Subir
#15 por Real_Kcan el 30/10/2009
simplemente fantastico!, genial, me voy a montar el mio, ahora solo me hace falta una bici :mrgreen:

pero en serio, me parece muy bueno el resultado, la espuma piramidal, lo hace ver bastante bien que la principio si era mas bien feo. pero genial lo que hiciste con barra de cortina, y en especial con la manilla de la bici!!! :o , genial la solucion ideal para añadir cosas al pie de micro, deberias patentarlo!.

finalmente, muchas gracias por compartirlo.

salu2

-Lo peor de la ignorancia..es que.. a medida que se prolonga, adquiere confianza-
