VCO basado en el 555

#1 por ardigo el 05/03/2012
Hola gente!

Un colega y yo estamos haciendo el modulo de sonido y algo de electronica controlamos, aunque no demasiado.
Se nos ha metido en la cabeza investigar un poco el mundillo de los sintetizadores, todo DIY.
El caso es que hemos llegado a la conclusion de que lo primero que debemos investigar es el tema de los VCO. Por internet he encontrado esquemas de VCO basados en el CI555 a patadas y casi todos parecen bastante facilones, a nuestro alcance jeje.

Viendo estos esquemas, a parte de muchas otras que ya os ire transmitiendo me surgen un par de dudas fundamentales:
En que rango de voltajes de entrada estarian las "notas" ya que tal y como lo queremos montar seria para hacerlo sonar con un tecladete tambien DIY. Otra duda que tengo es de que tipo seria la señal que sacaria el circuito de marras.

Un ejemplo de los esquemas que he encontrado por ahi seria este:

http://ecelab.com/circuit-vco-555.htm

Como veis vamos bastante perdidos pero es un tema que nos interesa muchisimo, a parte de las dudas que os he planteado agradeceria cualquier consejo y correcciones sin piedad si me equivoco en algo de lo que creo saber.

Gracias gente!

Roland Juno G // CME UF8 // Roland AX-7 // Korg Monotron Delay
Usuarios con tratos satisfactorios: http://www.hispasonic.com/usuarios/ardigo/muro#comment1736933

Subir
#2 por jBetances el 09/03/2012
Si lo que necesitas es poco rango de frecuencias, el 555 puede venir bien, pero si quieres empaquetar todo el registro auditivo, el 555 no te servirá.



Date cuenta que el rango es bastante limitado.

Por otro lado, aca viendo el diagrama de lo que el integrado tiene por dentro, a vuelo de pájaro, el voltaje de la patilla 5 va de tierra hasta Vcc. Por supuesto, la frecuencia de la salida depende de lo que hagas con las resistencias y el condensador.

La onda es "cuadrada", y digo cuadrada, porque creo, casi seguro, que el periodo de la parte alta es distinto al de la baja.

Diagramas de VCO hay muchos y excelentes.

TEnemos este que es mucho mas elaborado pero vaya que es muy bueno:

http://yusynth.net/Modular/EN/VCO/index.html

Y este que es mucho mas simple, y que también es bastante bueno:

http://www.uni-bonn.de/~uzs159/vco4069.html

Si de aqui quieres pasar la onda diente de sierra a triangular, tienes esto:

http://home1.gte.net/res0658s/fatman/saw_to_tri_converter.html

Y de triangular puedes pasar a senoidal fácilmente.

La pregunta es: Que es lo que necesitas?

Saludos.

Sin firma, por ahora...

Subir
#3 por ardigo el 10/03/2012
Buah muchisimas gracias por la respuesta, ya empezaba a perder la fe. Lo que necesito es basicamente una base con la que poder empezar a experimentar, por eso me viene al pelo todo lo que me has puesto de las distintas formas de onda.
El plan a grandes rasgos es una vez que tengamos algo decente en cuanto a VCO empezar a investigar ADSR y lo mismo indagar experimentar un poco y luego pues VCF y luego VCA y luego LFO y luego LPF,HPF.... pero bueno para que te hagas una idea de cual es el plan. Basicamente y resumiendo, lo que necesito es una base para ir aprendiendo poco a poco. Gracias!

Roland Juno G // CME UF8 // Roland AX-7 // Korg Monotron Delay
Usuarios con tratos satisfactorios: http://www.hispasonic.com/usuarios/ardigo/muro#comment1736933

Subir
#4 por jBetances el 10/03/2012
#3

Te montarás un modular? :desdentado:

Buscate de esas cosas llamadas "protoboard"


Siempre es mejor probar algunas cosillas antes de andar con PCBs y soldadura. Con un protoboard (procura comprarlo de buena marca, original) puedes probar tus 555 y demas en un momentico, y aprendes muchisimo con ellos, ya que hacer las conexiones es maravillosamente facil con eso.

Tambien los simuladores son de mucha ayuda. Proteus es excelente para digitales. Multisim es algo mejor para analógicos.

Saludos!

Sin firma, por ahora...

Subir
#5 por ardigo el 11/03/2012
Gracias, protoboard ya tengo una, como la mitad de la de la foto. Simuladores en su dia estube buscando y para mac solo encontre el eagle con el que no me aclare en absoluto. Alguna recomendacion?

Roland Juno G // CME UF8 // Roland AX-7 // Korg Monotron Delay
Usuarios con tratos satisfactorios: http://www.hispasonic.com/usuarios/ardigo/muro#comment1736933

Subir
#6 por jBetances el 11/03/2012
No se si puedas correr, con alguna maquina virtual o algo, el proteus en mac. Busca a ver que consigues.

Sin firma, por ahora...

Subir
#7 por _pulsar el 13/03/2012
El Paia FATMAN (un analógico en KIT DIY) usa el 555 como VCO, tienes los diagramas en PDF de todo, VCO's, filtros, MIDI, etc...

http://www.paia.com/fatman.asp

Quizás puedas sacar ideas.

"La capacidad de hablar no te hace inteligente" — Maestro Qui-Gon Jinn -Star Wars-

http://director.io/recursossf/home.html

Subir
#8 por _pulsar el 13/03/2012
Y para experimentar dientes de sierra con el 555:

http://www.circuitstoday.com/saw-tooth-wave-generator-using-ne555

Después, a partir de dicho diente de sierra puedes obtener facilmente una onda cuadrarda con pwm:

http://sam.atlantes.org/vco.html

En esta misma web, un filtro SVF tipo Oberheim, Envolventes (ADSR) con un 555, VCA's, todo con esquemas fáciles para aprender:

http://sam.atlantes.org/

Un saludo.

"La capacidad de hablar no te hace inteligente" — Maestro Qui-Gon Jinn -Star Wars-

http://director.io/recursossf/home.html

Subir
#9 por Silesius el 27/03/2012

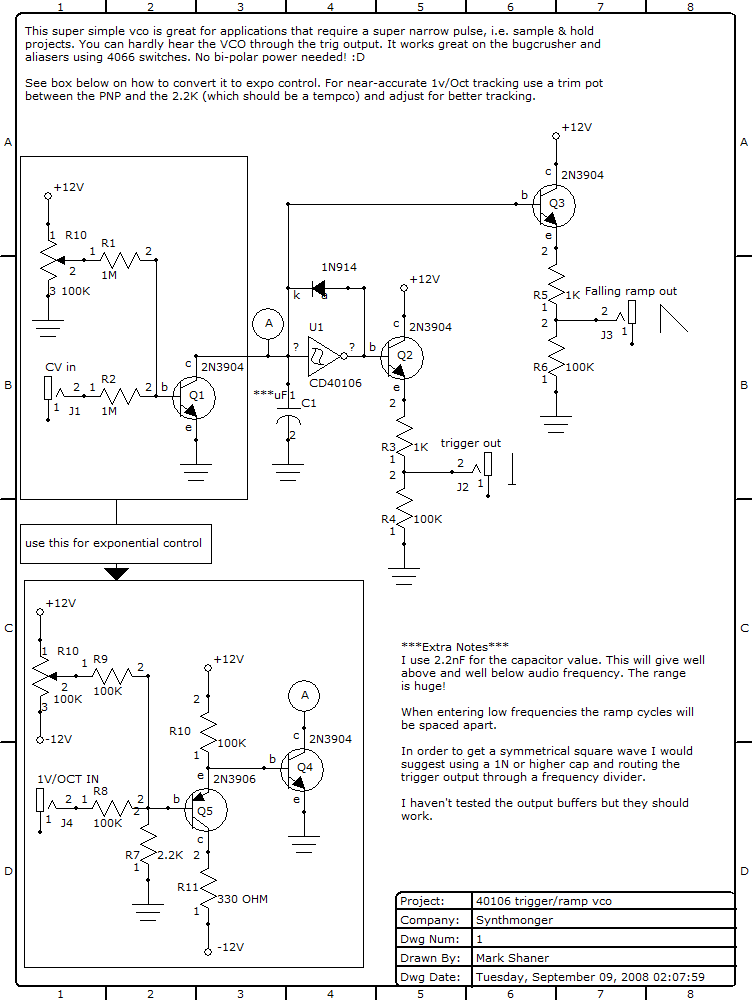

El 40106 es un gran chip para hacer osciladores sencillos. Con un solo chip puedes hacer 6 vco's. Yo he usado bastante estos circuitos en algún invento:


¡Espero que sirva!
Subir
#10 por zemky el 03/04/2012
conoces el monotron? un vco+lfo+filtro todo analogico por 35 euros con diagrama y esquemas disponibles asi como puntos etiquetados en la pcb
Subir
