cegadora + dimmer

#1 por ilsoma events el 20/08/2011
Hola, queria que me aclaraseis una , si yo tengo un dimmer ( 6 canales ) 20 amperios por canal, y 3 cegadoras de 8 bombillas ( total 5200W por cegadora). Conectando cada cegadora a 2 canales del dimmer, es decir 4 bombillas ( 2600W ) por canal ( haciendo esto con las 3 cegadoras) puedo hacer que se enciendan los 6 canales a la vez?


Gracias
Subir
#2 por dj_javito el 21/08/2011
Seguro que si... ya que 220voltios x 20 amperios son 4400w así que aun tienes 1800 watios de margen por canal, el dime funcionara a media carga.
Subir
#3 por ilsoma events el 22/08/2011
si javi , eso lo tengo claro, pero a lo que me refiero es is se encenderan todas de golpe, o primero un fila de 4, despues otra y asi sucesivamente con todos los canales.

Gracias de todas formas.
Subir
#4 por JABEstudio el 22/08/2011
Solo tienes que subir a la vez todos los canales que quieras que se enciendan a la vez.

Un saludo
Subir
#5 por dj_javito el 22/08/2011
Cada canal manejara 4 en linea como dices!
Programa una escena que agrupe cada cegadora por separado
ESCENA 1
(canal 1 linea 1 cegadora 1, canal 2 linea 2 cegadora 1)
ESCENA 2
(canal 3 linea 1 cegadora 2, canal 4 linea 2 cegadora 2)
ESCENA 3
(canal 5 linea 1 cegadora 3, canal 6 linea 2 cegadora 2)
ESCENA 4
Todos los canal del dimmer (6) encenderás logicamente todas
Subir
#6 por ilsoma events el 26/08/2011
muchas gracias de nuevo a todos, javi como podria hacer para progaramar las escenas?
Subir
#7 por dj_javito el 27/08/2011
que mesa usas?
Subir
#8 por ilsoma events el 29/08/2011
ahora mismo , no dispongo de mesa, pero en este mes que entra, me compro esta http://www.thomann.de/es/stairville_dmx_invader_2420.htm
Subir
#9 por ilsoma events el 03/09/2011
y una ultima pregunta, con que seccion de cable y conector, tendria que alimentar el dimmer contando que puede llegar a consumir 120 amperios?
Subir
#10 por ilsoma events el 03/09/2011
daaviid08 escribió:
y una ultima pregunta, con que seccion de cable y conector, tendria que alimentar el dimmer contando que puede llegar a consumir 120 amperios?


http://www.elationlighting.com/ProductDetails.aspx?ItemNumber=1354&MainId=1&Category=31
la informacion que dan esta mal no? 20 amp no serian 4400W ?
Subir
#11 por dj_javito el 04/09/2011
Si tienes razón! 4400!
Y deberías poner sección de 10mm2 y zetac 32 A
Subir
#12 por ilsoma events el 04/09/2011
Gracias de nuevo javi, y disculpa mi pesadez, esque estoy hecho un lio.
Pero si le pongo un zetac 32A , no se quedara corto? ya que representa que puede lleguer a aver hasta 40 amp por fase.
Subir
#13 por ilsoma events el 04/09/2011
Por cierto javi , he estado revisando el enlace al dimmer, y la informacion esta bien , es un maximo de 20 amp ( 2400W) , ya que la alimentacion es a 120V
Subir
#14 por ilsoma events el 01/02/2012
Vuelvo con otra duda, resulta que ahora me quiero hacer mis cegadoras y tengo una duda con la conexión, para mi, teóricamente la conexión seria en serie paralelo. Pero estudiándolo detenidamente creo que esto no puede ser...

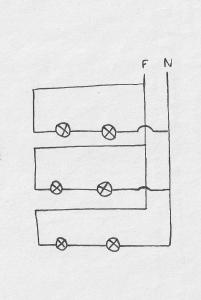

Yo había pensado en este esquema, ya que las lamparas son a 120v, conectar grupos de 2 lamparas en serie (240v) y una vez hechos todos los grupos necesarios estos unirlos en paralelo a la entrada de corriente (220v) tal que así:

http://www.hispasonic.com/index.php?controller=forum&action=view_attachment&attachment_id=131297

Ahí es donde me viene la duda, al conectar en paralelo, dividimos intensidad ( en función de la resistencia de cada receptor) y al unir en serie, dividimos potencia. Por lo tanto para dividir voltaje como lo debemos hacer?

Si alguien amable que tubiese una cegadora a mano, fuera tan amable de mirar como va instalado, se lo agradecería. Ya que nosotros de la linia de fuerza de casa podemos sacar 125v teniendo 220v, simplemente cogiendo fase y tierra ( OJO! siempre que la resistencia de la tierra no sea superior a 0.2 ohms, ya que si no serán 220v igual ( la tierra actuara de neutro, ya que recordamos que el neutro no es mas que una tierra reforzada ). Claro dicho esto es sencillo todas en paralelo y conectadas al enchufe de esta forma ( siempre y cuando se respete la resistencia de la tierra dicha anteriormente) , pero para conectarlas al dimmer no podríamos... por lo tanto estamos en las mismas, algún alma caritativa?
Archivos adjuntos:
BBCode:
Subir
#15 por ilsoma events el 02/02/2012
Bueno he estado estudiando un poco, y creo que si que podría ser así la conexión:

R1 = 120/ 5,4 = 22,2222.. ~ 22 ohms
R2 = 22 ohms
R3 = ...
así hasta todas las lamparas que vayamos a usar.
Al ser lamparas a 120v, tendremos que ponerlas en series de 2, por lo tanto sumamos 2 resistencias = 44ohms por serie de lamparas.
Si le daremos una entrada de 220v , 220v/44ohm =5A , esto sera el consumo de dos lamparas a 220v
Por lo tanto, en este caso al ser una cegadora de 6 lamparas, haremos 5A + 5A + 5A = 15A de consumo total
110 x 5A = 550w que sera la potencia de luz que emitirá la lampara conectada a 220v
Por lo tanto, sabiendo esto, haremos, 220v x 15A = 3300w de consumo total
Teóricamente al tener 6 lamparas de 650w, deberíamos tener una potencia total de 3900w y las operaciones anteriores nos da como resultado total : 3300w , esto quiere decir que tendremos una perdida de potencia de 600W por lo que debería funcionar con el esquema puesto anteriormente.

Saludos.
Subir
