Difusor QRD (fabricacíon casera)

#1 el 02/12/2010
Después de mucho investigar al final me decidí a hacer un invento de estos y aqui os pongo algunas fotos y os explico como lo hize por si os puede ayudar (este hilo creo que va bien en acustica pero si algun moderador cree que esta mejor en el taller, que lo cambie)

La primera parte del proceso es el diseño del difusor.
En el foro ya se ha hablado de como diseñarlo asi que aqui no voy a explicar como hacerlo. hay hojas de excel con las que podeis calcularlos. En el libro "diseño acustico de espacios arquitectónicos" de carrion isbert (http://www.edicionsupc.es/ftppublic/pdfmostra/AR02900C.pdf) hay un apartado en el que se explica el funcionamiento y el diseño de este tipo de difusores.

Características de mi difusor:
Freq Max: 5151 Hz
Freq Min: 576,5 Hz
Mmax: 0,4
P: 7
Material: DM
Profundidad Max: 17cm
Alto: 100cm
Ancho: 43cm (aprox)


El proceso a seguir es simple, vas a la carpinteria y le pides que te recorten las chapas de dm 3mm (17x100) para los separadores, luego los listones para poner las diferentes profundidades utilizé dm 12mm creo recordar, y para el marco exterior 4 tablas de dm 16mm. La chapa trasera era de 3mm como los separadores.
precio total unos 40€ y de peso, bastante pesado =D

Luego vas a casa del abuelo un sabado por la mañana con una cajita de clavos finos y cola blanca y a ir montando...

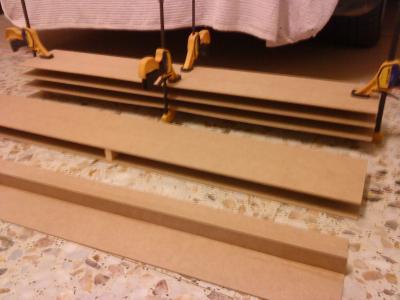

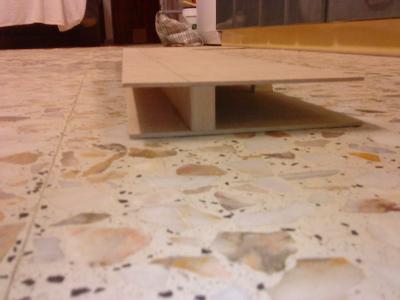

para el montaje, lo que hice fue ir uniendo las chapas separadoras con los listones de profundidad utilizando la cola blanca y asegurando con los clavos. peeero para unir algunas chapas ya clavadas con otras aveces no entra el martillo, para esto lo que hacíamos era sujetar el clavo con un alicate en horizontal... y pegarle martillazos al alicate...esto nos facilitó mucho la tarea...
