Eliminar cable de masa en Technics (tutorial)

#31 por JoseNavarro el 01/04/2014
#25 Cierto. Los 505 no llevan conexion de tierra. Por lo que vi cuando los abri creo que llevan el mismo sistema que las mesas de mezclas. Toman la tierra desde una placa en la parte inferior.
Decir que los uso sin conectar nada y no dan zumbidos ni nada por el estilo.
Subir
#32 por Santos47 el 01/04/2014

Technics sl-1200mk2, Ecler Nuo 2.0, Stanton i-track blueberry & tangerine, Senheiser HD200, Altavoces piooner 140W rms.
Mixvibes Dvs Pack Mk2.
Pc: Acer Aspire 5930G, Cpu Intel P8400 (2,2Ghz), 3GB Ddr2, WD 320Gb, 9600GT.

Subir
mod
#33 por Zitro el 01/04/2014
#23

Papitu, en realidad NO ESTAMOS ELIMINANDO LA TOMA DE TIERRA (al menos con el método de unir el cable de toma de tierra a la malla de uno de los RCA). Simplemente estamos realizando internamente la conexión que hace la mesa externamente. De hecho, así "blindamos" mejor las conexiones, puesto que no hay diferencia de tensión entre la malla de los RCA y la masa del plato desde el comienzo, y no sólo en el extremo (bien es cierto que si sólo lo soldamos a una de las dos mallas, para la otra sí hay recorrido completo).

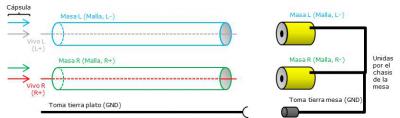

Si te fijas, en la primera de las fotos que adjunto, verás que ambas mallas están finalmente cortocircuitadas entre sí, Y CON LA TOMA DE TIERRA, a través del chasis de la mesa:

index.php?controller=forum&action=view_attachment&attachment_id=159351

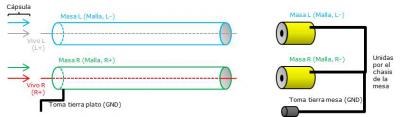

En la segunda foto verás que todo está cortocircuitado de la misma manera, pero en el interior del plato. Es decir, eliminamos un cable que, precisamente, puede hacer de antena (el de tierra):

index.php?controller=forum&action=view_attachment&attachment_id=159352

Ahora, imagina que, por lo que sea (ponemos el cable de masa perpendicular a los coaxiales, y justo hace de antena de una señal, por ejemplo), hubiese una interferencia sobre el cable de tierra en la parte más cercana a la mesa de mezclas. Entonces, la tensión que hay con respecto a las mallas de los coaxiales no sería la misma cerca de la mesa de mezclas que cerca del plato. Sin embargo, con la modificación de la segunda foto, fijamos a que tengan masa y mallas la misma tensión en todo su recorrido.

Únicamente tendríamos problemas en aquellos equipos en los que la referencia de los canales (la malla de los coaxiales) no estuviese cortocircuitada con la toma de tierra.

Un saludote.
Archivos adjuntos:
Toma tierra plato - Config Original.jpg
BBCode:
Toma tierra plato - Config Modificada.jpg
BBCode:

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
#34 por Santos47 el 01/04/2014
Te las currao zitro.... con los dibujitos .

Hago una mencion que he visto en foros guiris, si se conecta la masa cable negro a un solo rca, siempre que sea el rojo, por lo visto si se conecta solo al blanco puede dar problemas en segun que mesas o tarjetas de sonido.

Vamos tal y como lo has dibujado el cable negro al rca rojo.

Technics sl-1200mk2, Ecler Nuo 2.0, Stanton i-track blueberry & tangerine, Senheiser HD200, Altavoces piooner 140W rms.
Mixvibes Dvs Pack Mk2.
Pc: Acer Aspire 5930G, Cpu Intel P8400 (2,2Ghz), 3GB Ddr2, WD 320Gb, 9600GT.

Subir
#35 por papitu el 01/04/2014
Zitro escribió:
Simplemente estamos realizando internamente la conexión que hace la mesa externamente. De hecho, así "blindamos" mejor las conexiones, puesto que no hay diferencia de tensión entre la malla de los RCA y la masa del plato desde el comienzo, y no sólo en el extremo (bien es cierto que si sólo lo soldamos a una de las dos mallas, para la otra sí hay recorrido completo).


Pero es que ahí es donde está el fallo, al unir las mallas de los dos cables en ambos extremos, en la mesa y en el plato.

Para que un cable apantallado realice bien su función, sólo debe estar conectado a masa por uno de los extremos de la malla, no en los dos extremos, aún así, Technics conectó una de sus mallas junto con el cable negro de masa que tampoco debería ser asi, aunque si así lo hicieron sería porque les daba algún fallo o por si se conectaba este plato otra mesa donde el comun de los RCA sea flotante y no vayan conectados a masa, y así se aseguraban el tiro, como pasa en algunos circuitos de según que mesas. Esta sería la explicación porque no os hace zumbido si no lo conectáis, pero....

PROBAR DE CONECTAR SOLO UNO DE LOS RCA A LA MESA, (el que no lleva el cable negro soldado) Y VEREIS QUE SI HACE ZUMBIDO SI NO CONECTAIS EL CABLE NEGRO A CHASIS DE LA MESA.

En realidad y lo normal, es que las mallas de la PCB del plato, ninguna debería de ir soldada a masa, sino directamente la cabezal de la aguja.
La explicación es: para que la interferencia fluia en un sentido y no tenga retorno, y al unir las dos mallas por ambos extremos es cuando estáis forzando ese retorno en un bucle.

Si os fijáis en la PCB que se vende unida con ese puente entre las dos mallas y la masa del brazo, es pirata, no lleva ningún logo impreso que identifique la placa en ninguna norma (ISO) etc como esta obligado, y no la vende TECHNICS OFICIAL.


Es posible que modelos de platos TECHNICS posteriores hayan mejorado, filtrado y apantallado su fuente de alimentación y ya no lleven ese cable negro de masa porque no es necesario.

Yo recomiendo dejar el cable original y conectarlo, pero que cada uno haga lo que quiera.
Saludos

Mi canal YouTube
https://www.youtube.com/user/pivotao

Subir
Baneado
#36 por cetopi el 09/04/2014
papitu, acabas de decir:

Para que un cable apantallado realice bien su función, sólo debe estar conectado a masa por uno de los extremos de la malla, no en los dos extremos

pero en la primera página dijiste:

Si un cable apantallado de malla no está unido por los dos extremos a masa, no sirve de nada. No vale eso de que ya se une a masa en la mesa de mezclas con el RCA. NO porque el otro extremo está libre.

y yo que estoy tratando de entender esto de las masas, ya me he hecho un lío de cojones
Subir
#37 por tabi5 el 24/04/2014
Estoy de acuerdo con Zitro. Y cierto es que habrá gente, que realice esta operación, de eliminación de la toma de tierra; Y le de ruidos e interferencias. Pero ha día de hoy, con la mayoría de equipos en el mercado, dificilmente tengamos problemas al realizar la elimincación de la toma de tierra. Saludos.

https://www.facebook.com/modificacion.techcnics

Subir
#38 por pesga steven el 18/09/2014
No es por nada pero la empresa technics ponía el cable de masa xq había unos amplificadores antiguos, en los que se necesitaba el jodido cable, por temas de la electrónica del propio ampli. Y por eso siguieron poniéndolo aunque ahora sea un estorbo. Y no hayan amplis de esos.

Yo ya lo quité hace poco, lo guarde en un agujero del chasis, por si algún heredero se lo quiere poner cuando yo falte. Ejjejjjeeje.
