Fabricate tu Cajon Flamenco

#1 por jonnyflamenco el 24/01/2012
Hola Foreros

Abro este nuevo hilo para enseñaros a fabricar un cajón flamenco tradicional de contrachapado de Okume (No un cajon peruano).

Materiales que vamos a utilizar:

-6 piezas de Madera de contrachapado de Okume
* 2 piezas de 300x300x10mm
* 2 piezas de 460x300x10mm
* 1 pieza de 480x300x7mm
* 1 pieza de 480x300x4mm

- Cola de Madera
- Listones de madera de 30x30mm o similares y de 10x10mm aprox
- Gatos de apriete de distintos tamaños
- Tensor de cinta para marcos minimas 2
- Escuadra de carpintero
- 2 tornillos de métrica 5 por el largo que queráis mínimo 60mm
- 2 tuercas para clavar de araña de metrica 5
- Sierra
- Fresadora con fresa para cantear
- Tornillos de madera (ya os diré la métrica cuando lleguemos a su punto)
- Lija de diferentes grosores
- Patas antideslizantes de goma
- 2 cuerdas de guitarra acústica
- Broca de corona del 10 o del 12 (yo uso del 12)
- Tapa-poros y Barniz al agua
- Destornilladores
- Talado y atornillador

y bueno con esto podemos empezar a crear nuestro cajon flamenco si se me a olvidado algo poquitoa poco ire poniendo lo smateriales que vamos a necesitar en cada paso.
Archivos adjuntos:
BBCode:

La musica entona mis sentidos

Subir
2
--158563--
#2 por --158563-- el 24/01/2012
Muy interesante jonny !!.Seguire el hilo
Subir
#3 por eldeividd el 24/01/2012
Que grande eres jonny!!!
Me alegro de que compartas tus conocimientos del tema...
Te lanzo la primera pregunta:
Donde se pueden encontrar maderas secas para instrumentos?
Se que buscando se pueden encontrar cosas, pero me refiero a ciertas cantidades y variedades.

Espero tus próximos pasos.
Un saludo.
Subir
#4 por jonnyflamenco el 24/01/2012
Estas son las maderas básicas para hacer un cajon semi tirando para profesional que lo artesanos y fabricantes nos tanto gusta utilizar para este tipo de instrumentos, aparte del buen precio que tiene esta madera y la facilidad de encontrarla en cualquier carpintería o tienda de venta de madera con el abedul finlandes (esta ultima para cajones profesionales) mas dificil y mas cara de conseguir.

Saludos espero que os vaya gustando pronto mas

La musica entona mis sentidos

Subir
#5 por jonnyflamenco el 24/01/2012

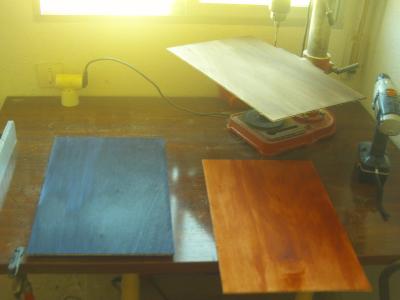

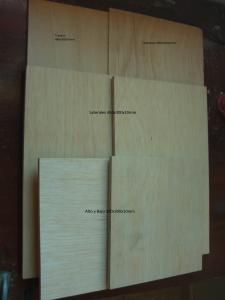

Bueno aqui os dejo una fotos de las maderas con las medidas y para que veais como es esta madera mañana empezamos a montar y seguire subiendo mas pasos
Archivos adjuntos:
BBCode:
BBCode:

La musica entona mis sentidos

Subir
#6 por jonnyflamenco el 26/01/2012
bueno foreros
Empezamos a montar Nuestro Cajón Flamenco
Una vez tengamos las maderas cortadas...
Lo primero empezamos cortando los listones que vamos a utilizar

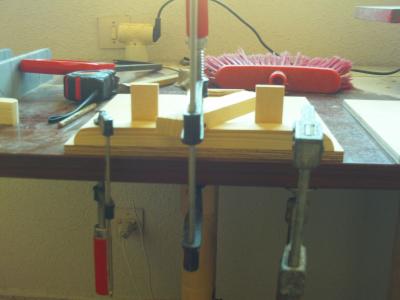

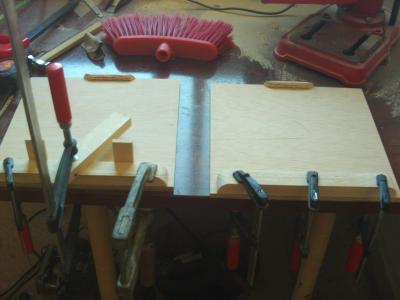

los listones mas grandes los de arriba y abajo son = los cortamos a 28cm dejando un cm a cada lado para colocar los laterales, marcando la medida donde vamos a colocar los tensores y lo pegamos en las caras de 30x30 a ras al borde apretándolos con unos gatos para que seque uniformemente.index.php?controller=forum&action=view_attachment&attachment_id=131080index.php?controller=forum&action=view_attachment&attachment_id=131081

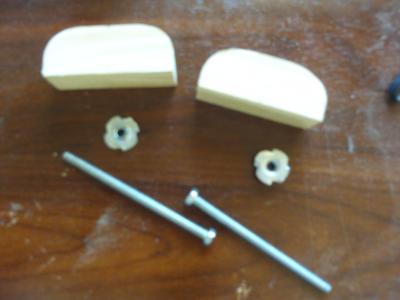

Vamos preparando los tensores 2 trozos de listones de 6 cm, 2 tuercas de clavar de araña del 5 y dos tornillos del 5 y largo de 60 minimo.
index.php?controller=forum&action=view_attachment&attachment_id=131082
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

La musica entona mis sentidos

Subir
#7 por jonnyflamenco el 26/01/2012

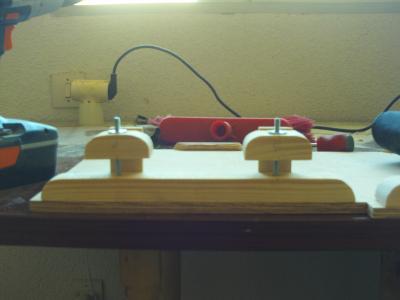

Una vez la cola seca vamos a liarnos a poner los tensores.

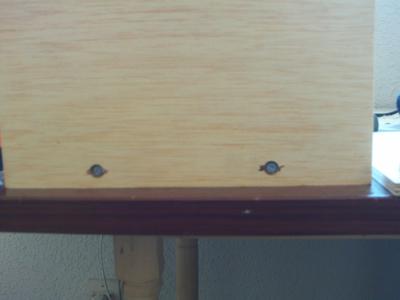

centramos el tensor con el listón de la parte de abajo y taladramos en medio del listón (con una broca del 5 para madera) una ves taladrado todo cambiamos la broca y ponemos una de 6,5 y hacemos en el listón del tensor un pequeño agujero de la altura de la tuerca de araña y y clavamos la tuerca; antes de poner el tornillo vamos a avellanar los agujeros que hemos hecho por la parte de afuera, una vez hecho introducimos el tornillo en el tensor.
y asi nos tiene que quedar los tensore.
Archivos adjuntos:
BBCode:
BBCode:

La musica entona mis sentidos

Subir
#8 por jonnyflamenco el 30/01/2012
Bueno Bueno Nadie escribe en el post que rato no os gusto o quee venga animaros!!!
Saludosss

La musica entona mis sentidos

Subir
--10272--
#9 por --10272-- el 30/01/2012
Es un hilo genial. Esperando más capítulos y tiempo para poder montarme uno.
Subir
#10 por eldeividd el 30/01/2012
Que va Jonny!!!
Yo estoy con el ojo puesto en el hilo para ver como evoluciona.
Subir
#11 por jonnyflamenco el 01/02/2012
Bueno Seguimos...

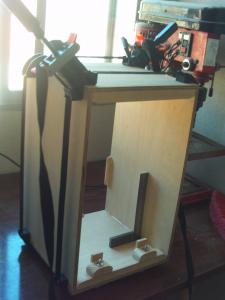

Empezamos a montar el cajón enconlandolo cuadrando todos los ángulos y dejándolo todo a ras maderas con maderas.

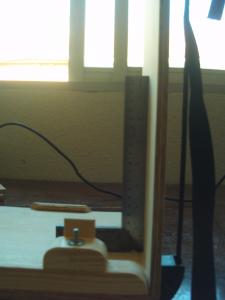

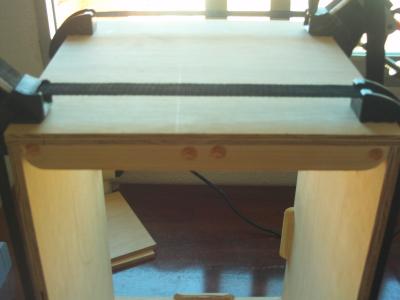

Hecho esto les ponemos los tensores de cinta para marcos; antes de apretarlo al máximo, vamos a mirar si tenemos el cajón a escuadra (Imagen 3.

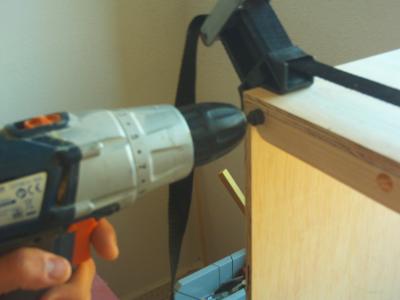

Una vez a escuadra le ponemos unos listoncitos de refuerzo eso si antes de que seque la cola de todo el cajon y dejamos que seque todo el cajón.
Mirar como va creciendo nuestro cajón.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:

La musica entona mis sentidos

Subir
#12 por eldeividd el 03/02/2012
La verdad es que parece un trabajo muy limpio, siempre que tengas las maderas cortadas y cepilladas.

Una cosa que no se si se hace, es si se tratan las maderas en plan tapa de guitarra clásica, si ir rebajandolas hasta que te den un tono concreto.
Subir
#13 por jonnyflamenco el 04/02/2012
No hace falta porque ya las maderas que compramos ya vienen con un medida estándar ya que no es una madera noble sino que es contrachapada y no hace falta buscar un sonido perfecto. para eso le vamos a meter las cuerdas en los tensores.

La musica entona mis sentidos

Subir
#14 por AlbertoMiranda el 05/02/2012
cuando podáis unos audios a ver cómo suena!!!!! enhorabuena!
Subir
#15 por jonnyflamenco el 07/02/2012
Seguimos para bingo

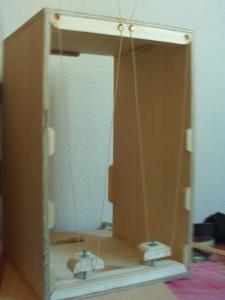

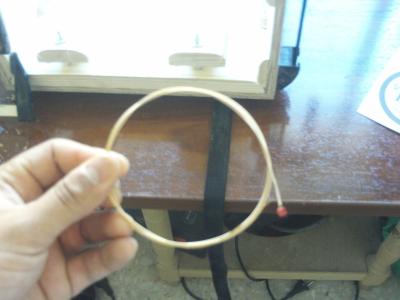

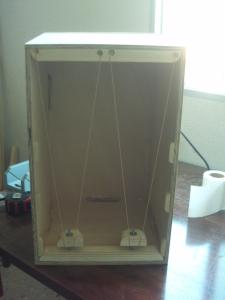

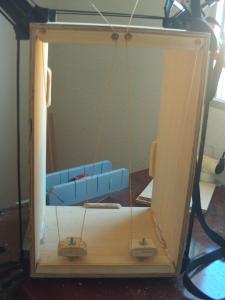

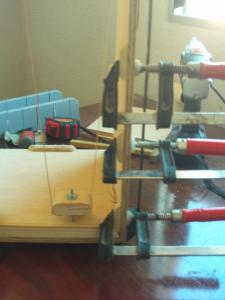

Vamos a instalar las cuerdas la instalamos avellanado donde vana ir amarradas con unos tornillos, un vez esto vamos empezar a poner los listones que nos quedan para poder colocar la tapa delantera.
Una vez todo seco vamos a empezar a retirar todos los aprietes del cajón y el resultado es notablemente visible.

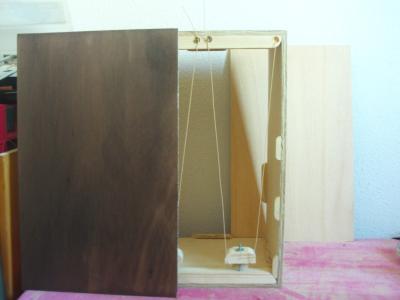

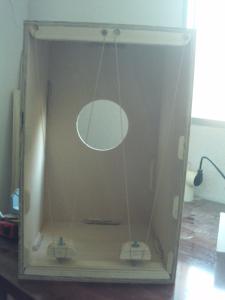

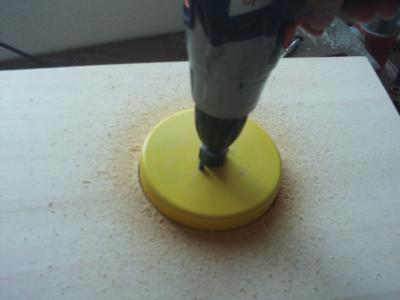

Seguimos montando antes de poner la tapa delantera tenemos que pegar la trasera y realizar el agujero trasero de salida del sonido.
En el próximo episodio y penúltimo episodio vamos a colocar la tapa y a echarla un par de capas de tapa-poros..
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

La musica entona mis sentidos

Subir
